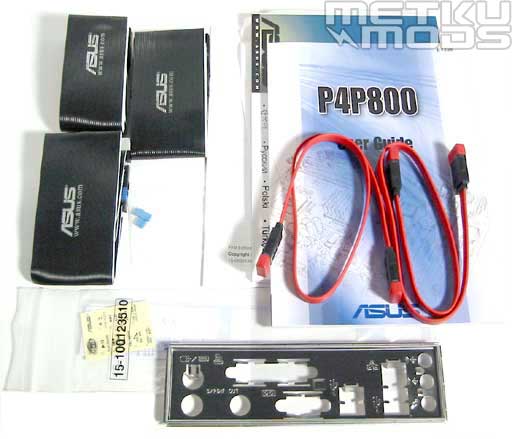

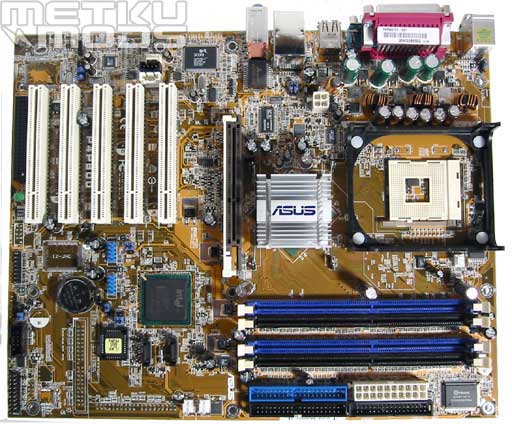

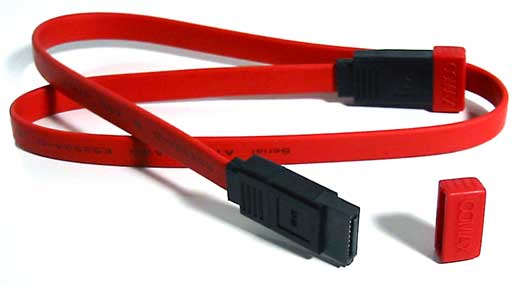

Mielestäni ruskeahko piirilevy on varsin tylsä. Asus ei tunnetusti kiinnitä juurikaan huomiota emolevyjensä ulkoiseen viehättävyyteen ja toisaalta se on aivan ymmärrettävää, sillä eihän se vaikuta emolevyn toimivuuteen millään tavalla. Eli P4P800 on tylsähkö emolevy hyvällä osien sommittelulla? Ei varsinaisesti. Emolevyn yläosa on pakattu todella tiiviiksi ja se aiheuttaa muutamia käyttöä haittaavia ongelmia. Piirisarja on erittäin tiukassa paikassa prosessorin ja AGP-paikan välissä. Tämä vaikeuttaa erityisesti jälkeenpäin asennettavien jäähdytysratkaisujen asentamista. Onneksi sentään piirisarjan päällä makoileva iso passiivinen siili on varsin tehokas jopa pieneen ylikellotteluun.

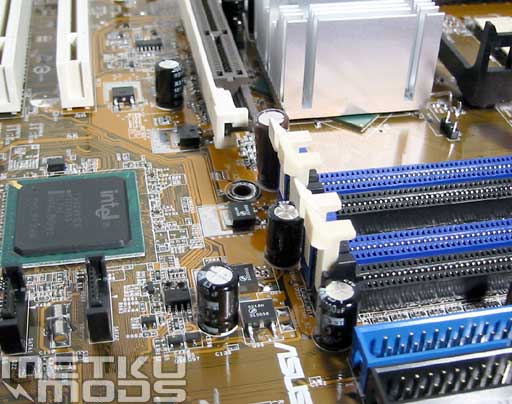

AGP slot & dimm's

AGP- ja PCI-liittimien välissä on tyhjää tilaa, joka luonnollisesti helpottaa tehokkaiden näytönohjaimien jäähdytystä, mutta valitettavasti asiassa on varjopuolensakin. AGP-paikka on niin lähellä DIMM-paikkoja, että kahteen ensimmäiseen paikkaan on mahdotonta asentaa muistia ottamatta näytönohjainta ensin pois. Ongelma on varsin yleinen kaikilla valmistajilla ja jostain syytä tähän ongelmaan ei tunnuta kiinnitettävän huomiota lainkaan. AGP-paikan kiinnitysmekanismi on sentään varsin hyvä.

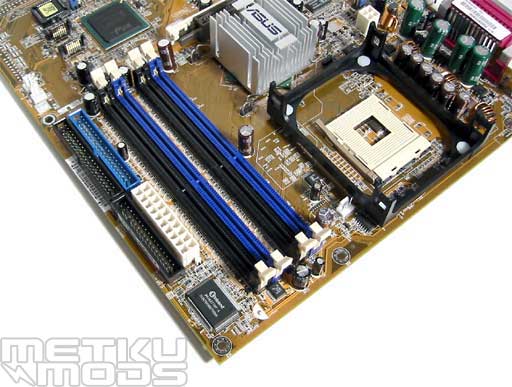

Connectors

IDE- ja floppy-liittimet ovat varsin nätisti aseteltu muistipaikkojen taakse, joka samalla jättää koko emolevyn alaosan melkein tyhjäksi. Vain pienet SATA-liittimet sekä lisä-USB-liittimet ovat tilan täytteenä tässä mallissa. Jäin hieman kaipaamaan nätin näköisiä pyöristettyjä piirilevyn reunoja sekä värikoodattuja virta-, reset-, hdd-ledi yms. -liittimien paikkoja.

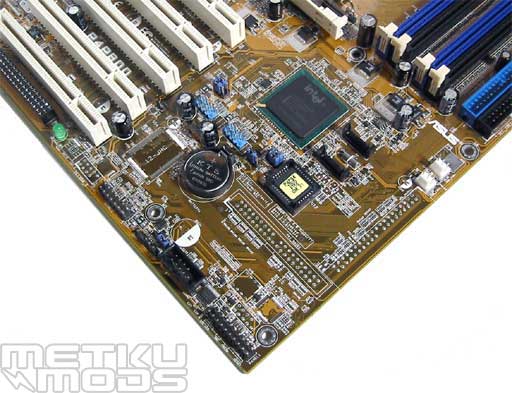

Connectors

Virransyöttö:

Kolmivaiheista virransyöttöä ohjaa ADP3180-piiri, joka on yhteensopiva mm. Intelin VRD/VRM 10 -speksien kanssa (Prescott-yhteensopivuus). Tästä huolimatta on hieman epäselvää tukeeko P4P800 syksyllä saapuvia Prescott-prosessoreita vai ei, sillä Asus otti hiljattain sivuiltaan "Supports Intel Prescott" -ilmoituksen pois. Huhujen mukaan Prescottin speksejä on muutettu sen verran, että esimerkiksi P4P800-virransyötön huipputehot eivät riitä aivan täyttämään speksien asettamia maksimiarvoja ja tämän vuoksi ilmoitus yhteensopivuudesta on otettu sivuilta pois. Tämähän tarkoittaa vain sitä, että Prescott-sarjan tehokkaimmat mallit ryystävät enemmän virtaa kuin mitä P4P800 pystyy teoriassa tarjoamaan, kun taas malliston alapää mennee P4P800-speksien sisään ja toiminee normaalisti.

ADP3180 muuntaa prosessorin käyttöjännitteen tuttuun tyyliin 12V:stä. 12V "P4-liitin" on sijoitettu lähelle virransyöttöä ja ATX-liitin on puolestaan sijoitettu kauas muistipaikkojen taakse. Pidän tätä ehkä parhaimpana järjestelynä liitimien suhteen.

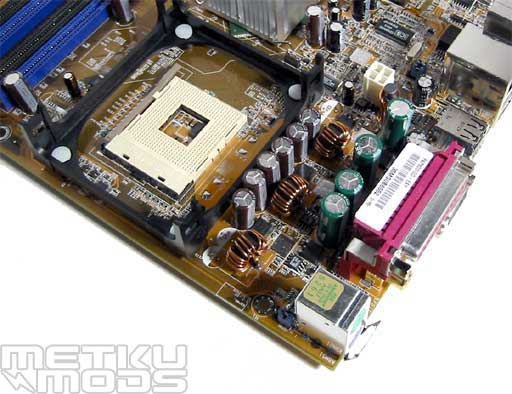

Power Circuitry

Myyntiversion kolmivaiheinen virransyöttö koostuu siis muun muassa kahdesta mosfetista, kahdesta KZG 6.3 V 1500 uF ja yhdestä 16 V 1200 uF kondensaattorista per vaihe. Lehdistön testikappaleissa on vastaavasti kolme mosfettia per vaihe ja yhteensä neljä lisäkondesaattoria. Enemmän osia, enemmän tehoa? No ainakin teoriassa ja varmastikin koko virransyöttö on huomattavasti viileämpi. Tein myös hieman muutoksia virransyöttöön, mutta enemmän siitä ylikellotusosiossa.

Pidin kohtuullisesti emolevyn layoutista. Ainakin se olisi voinut olla paljon huonompikin, mutta toisaalta myös hiukan parempi. Vielä yksi asia, sillä aivan emolevyn alaosassa oleva musta liitin on Asus WiFi -liitin, johon on tarkoitus liittää ehkä joskus markkinoille tulevia Asuksen langattomia moduuleita.

Integroidut ominaisuudet:

I865PE & ICH5R on epäilemättä jo itsessään varsin ominaisuusrikas yhdistelmä ja Asus on pakannut mukaan vielä kasan lisäominaisuuksia. Katsotaanpa hieman tarkemmin muutamia tärkeimpiä.

Ai:

P4C800 ja P4P800-emolevyjen julkaisujen yhteydessä Asus esitteli niin kutsutut Artificial itelligence -ominaisuudet. Käytännössä tämä tarkoittaa kasaa emolevyn käyttöä helpottavia asioita joita ovat AI Net, AI Audio, AI Overclocking ja AI BIOS. Ai Net tarkoittaa 3Com-verkkopiirin mukana tulevia diagnostiikkaohjelmia, joilla on mahdollista muun muassa tutkia verkkokaapelin kunto. Joukko varsin hauskoja ominaisuuksia, mutta harvemmin tarpeeseen tulevia.

AI Audio puolestaan havaitsee kun jotain tungetaan ääniliittimiin ja huomauttaa mihin porttiin liitin kytkettiin ja mitä siihen on tarkoitus kytkeä. Muutamissa muissa emolevyissä on myös tämä "Jack Sensing" -ominaisuus ja vaikkakin se on ihan kohtuullisen näppärä ensimmäistä kertaa johtoja liitettäessä, pitemmän päälle se rupeaa raastamaan hermoja. Suosittelen ominaisuuden ottamista pois päältä heti kun liitinten paikat tulevat tutuiksi ja miksei aiemminkin.

AI Overclocking ei loistanut testeissäni älykkyydellään. Ensiksikin käyttäjän tulee manuaalisesti säätää haluaako 10%, 20% vai 30% ylikellotuksen, jonka jälkeen AI:n on tarkoitus automaattisesti säätää kaikki tärkeät asetukset kohdilleen. Tämä ei juurikaan toiminut, systeemini ei edes buutannut kuin 10% asetuksella. Ylikellotukseen kannattaa ehdottomasti käyttää kokonaan manuaalista lähestymistapaa.

AI BIOS on ehkä tarpeellisin AI-ominaisuus. Jos joku sattuu menemään vikaan biosta päivitettäessä, vaihtoehdot ovat yleensä varsin vähäiset. AI BIOS tulee hätiin, sillä epäonnistuneen päivityksen jälkeen riittää ajuri-CD:n laittaminen asemaan ja buuttaaminen, jolloin AI flashaa alkuperäisen biossin CD:ltä automaattisesti. Tämähän ei ole varsinaisesti uusi ominaisuus, mutta vanhemmissa Awardin ja AMI:n biosseissa vastaavaan operaatioon piti itse tehdä buuttaava korppu, jolla BIOS:n sai palautettua. Olen tehnyt korppuversion monta kertaa ja Asuksen CD hoitaa homman huomattavasti kivuttomammin. Olen tosin kuullut, että muutamissa tapauksissa AI on flashinyt toimivankin biossin vahingossa, joten kannattaa pitää ajuri-CD pois asemasta jos ei halua satunnaisia yllätyksiä.

IDE- ja SATA-ohjaimet:

ICH5R

ICH5R tarjoaa vakiona kaksi IDE- ja kaksi SATA-kanavaa. Valitettavasti raid-ominaisuus on käytettävissä ainoastaan SATA-liitännässä. P4P800:n BIOS tarjoaa kuitenkin varsin kattavasti säätöjä koskien IDE- ja SATA-ohjaimia.

BIOS

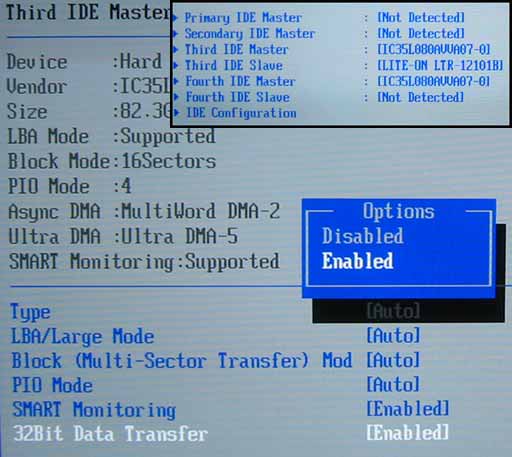

Huomasin testien aikana, että kelvollinen IDE-suorituskyky on täysin kateissa jos "32-bit data transfer" on vakioasennossaan. Pistämällä asetuksen päälle muutamat testiohjelmat raportoivat jopa tuplasti parantuneesta suorituskyvystä. En valitettavasti kyennyt testaamaan SATA-suorituskykyä testiajankohtana, mutta sain ajettua IDE-suorituskykytestit. Seuraava diagrammi esittää kuinka IBM 80GB 120GXP -kiintolevyn suorituskyky vaihtelee eri IDE-ohjaimissa. ICH5R näyttää olevan nopein kun BIOS-asetukset ovat oikein.

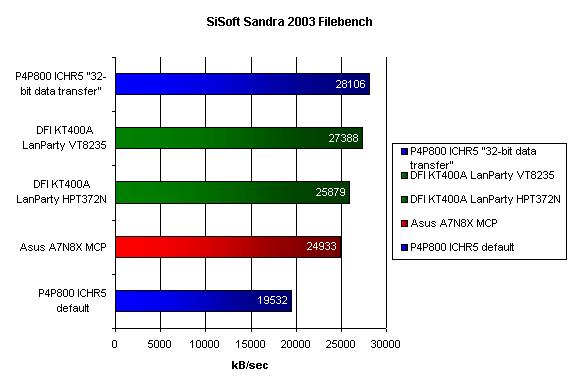

SiSoft Sandra 2003 HDD performance

Ääni:

AD1985

P4P800 käyttää Analog Devices Companyn AD1985-äänipiiriä. Olen testannut monia integroituja ääniratkaisuja ja rehellisyyden nimissä täytyy sanoa, että AD1985 on ehdottomasti yksi parhaista. Se tukee muun muassa 6-kanavaista ääntä ja erityisesti äänenlaatu on erittäin hyvä. Analogiset ulostulot ovat yleensä integroitujen ratkaisujen heikkoja kohtia, mutta AD1985 on iloinen poikkeus.

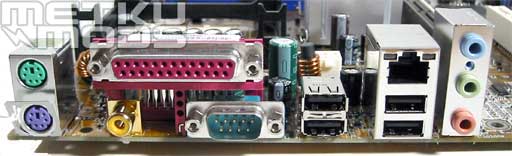

AD1985 SPDIF and analog outputs

En näe tarpeelliseski erillisen äänikortin hankkimista, jos pääasiallinen äänikortin käyttö on musiikin kuuntelua tai kevyttä pelaamista. Sen sijaan kovimmat pelaajat hyötyvät esimerkiksi Audigy 2:n selkeästi paremmista 3D-äänistä ja hieman pienemmästä CPU-tehon kulutuksesta 3D-ääniä käytettäessä. Testasin muutamia äänikortteja sekä integroituja ääniratkaisuja Righmark Audio Analyzer 5.1:llä ja seuraavassa taulukossa ovat tuokset.

Ajoin testit käyttäen kunkin äänikortin anologisia ulos- ja sisääntuloja (16-bit 44KHz).

LAN:

3Com Marvell

Asus P4P800:n integroitu verkkokortti on 3Comin valmistama 3C940, joka tukee yhteysnopeuksia aina gigabittiin saakka. Olisin toivonut näkeväni Intelin CSA-väylää käyttävän verkkokortin, mutta jostain syystä Asus on päättänyt käyttää PCI-väylää paremman CSA-väylän sijaan. Luultavasti CSA-liitäntäinen verkkokortti olisi ollut liian kallis siitä kotikäyttäjälle saataviin hyötyihin nähden. 3Com on silti erinomainen verkkokortti ja 100 Mbps -nopeutta käytettäessä se ei todellakaan jumita koko PCI-väylää ja CPU:n kuormituskin on varsin pieni.

Kuten tavallista, testasin 3Comin 100 Mbps -nopeuksisessa kotiverkossani ja ajoin muutamia testejä. Maksimi siirtonopeuden testasin SiSoft Sandra 2003:lla ja CPU-kuormituksen havainnoin silmämääräisesti Windows Task Managerista koneen siirtäessä suurta tiedostoa koneelta koneelle. Siirtonopeuden rajoittaa samaan arvoon vastassa oleva kone.

BIOS:

Jostain syystä Asus on päättänyt käyttää AMI biossia Awardin sijaan. Tämähän ei ole ongelma, sillä Asus on muokannut bioksesta hyvin samankaltaisen kuin Awardin vastaavasta ja kaikki perusasetukset ovat mukana ja helppo löytää. Yhteen mielenkiintoiseen ongelmaan silti törmäsin, sillä Radeon 9700 Proni kanssa BIOS oli erittäin hidas. Päivitin Radeoniini toisen biossin ja emolevyn bios alkoi toimimaan normaalilla nopeudella, erittäin omituista.

BIOS

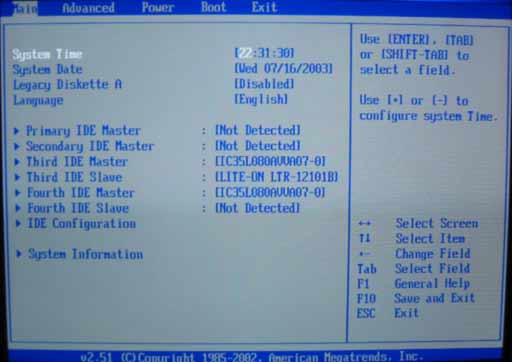

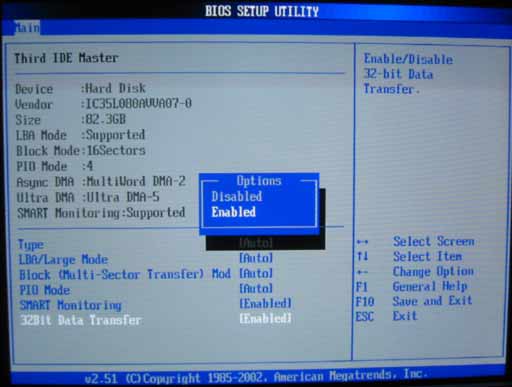

Päävalikosta löytyvät tavalliset päivämäärän ja ajan asetukset sekä tärkeät IDE-asetukset. Kannattaa muistaa säätää "32Bit Data Transfer" päälle.

BIOS

BIOS

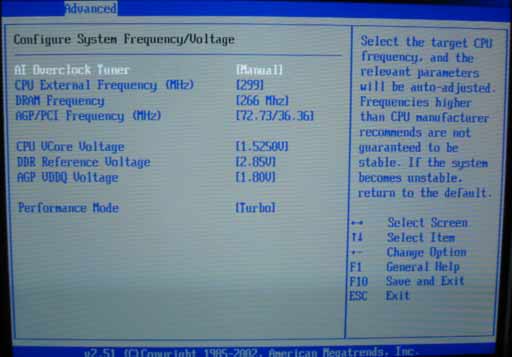

Ylikellotusominaisuudet on nätisti kerätty yhdelle sivulle. Kellotaajuus- ja jänniteasetukset ovat varsin kattavat.

• FSB: 100-400 MHz
• DRAM taajuus: Riippuu CPU:n FSB:stä, 3:4, 4:5, 1:1, 5:4 ja 3:2 ovat vaihtoehdot
• AGP/PCI taajuus: Ei toimi
• Vcore: vakio-1.95 V
• Vmem: 2.55 V - 2.85 V
• Vagp/chipset: 1.5 V-1.8 V

BIOS

BIOS

Tein muutamia mielenkiintoisia huomioita testien aikana: AGP/PCI-taajuuden säätäminen ei toiminut lainkaan ja riippumatta asetuksista- taajuudet olivat 66.6 MHz/33.3 MHz. AGP-jännite on tärkeä, sillä i865PE-piirisarja toimii myös samalla jännitteellä. Vagp:n nostaminen siis nostaa hiukan emolevyn väylänkestävyyttä ja luonnollisesti lisää piirisarjan lämmöntuottoa. Vcoren säätövara on varsin riittävä, mutta muisteille 2.85 V on mielestäni hiukan liian vähän. Ja toisekseen 2.55 V ja 2.65V antavat täsmälleen saman jännitteen kuin 2.75V, joten emo antaa kovan ylijännitteen vakionakin.

BIOS

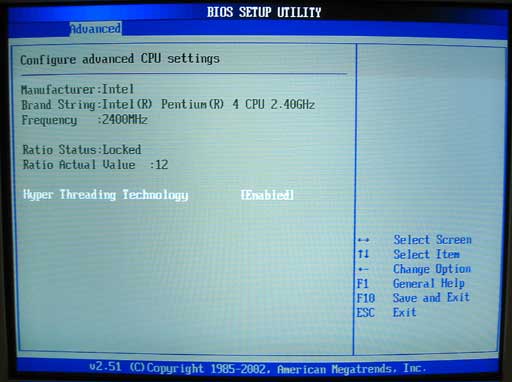

Koko sivu on pyhitetty yhdelle ainoalle asetukselle: ei kommentteja ;)

BIOS

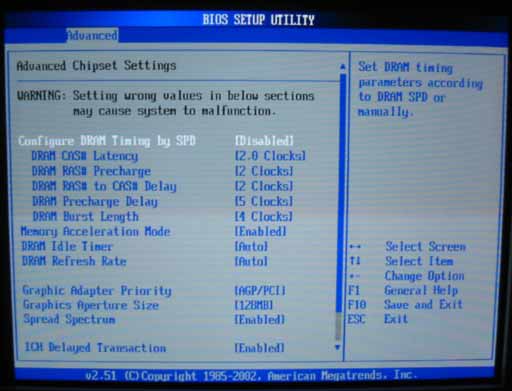

Advanced chipset settings -sivulta löytyvät muistin latenssiasetukset ja muutama muu mielenkiintoinen vipu, kuten "Memory Acceleration Mode", joka kytkee PAT:n päälle. AGP 4X/8X- ja fastwrites-säädöt uupuvat, muuten hyvä.

BIOS

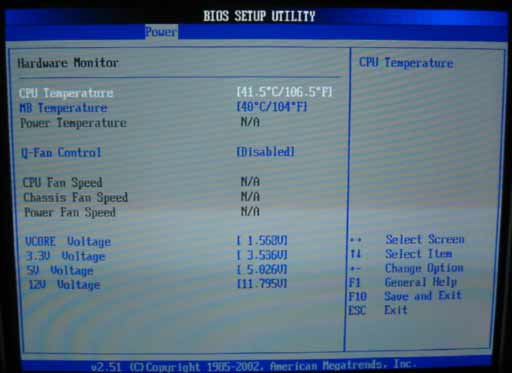

Hardware monitor -sivulta löytyvät lämpötilojen ja joidenkin jännitteiden seurannat. Jäin kuitenkin hieman kaipaamaan Vmem- ja Vagp-jännitteiden seurantaa. Kannattaa myös muistaa, että P4P800:n näyttää CPU:n lämpötilan virallisten speksien mukaan. Eli lämpötila yritetään näyttää sellaiseksi kuin se on heatspreaderin ja jäähdytyselementin välissä tasan heatspreaderin keskipisteessä. Käytännössä tämä tarkoittaa sitä, että ytimen lämpötila-anturin lukemasta on vähennetty 20C.

Muistien yhteensopivuus:

Testasin useita muistipalikoita emolevyssä ja yllätyksekseni vain muutamat toimivat täysin moitteetta. Corsair PC3500-, Kingston HyperX PC3500- ja mTec PC2700 -muistit eivät suostuneet edes buuttaamaan. Näyttää siltä, että Winbondin valmistamat CH-5-piirit eivät toimi kovin hyvin tai eivät ollenkaan ja muutamilla muillakin piireillä näyttää olevan ongelmia. Winbondin valmistamat BH-5- ja BH-6-piirit puolestaan toimivat moitteetta. Kannattaa siis olla erittäin tarkkana muistia valittaessa.

Ylikellotus:

Uusien P4:sten ylikellottaminen on varsin haasteellista emolevylle. Jotkut 2.4GHz 800MHz P4:t kykenevät helposti 3.6 GHz (12x300 MHz) nopeuksiin ja se on jo jotain mitä vanhemmat piirisarjat eivät yksinkertaisesti kestä. Joten testasin P4P800:n omalla 2.4 GHz:n yksilölläni ja korkein vakaa väylätaajuus oli noin 309 MHz. Varsin kohtuullinen suoritus. Ylikellotustestien aikana huomasin myös, että Vagp tuntui vaikuttavan siihen kuinka korkeille väylille emolevy kykeni ja pieni tutkimus palajasti, että i865PE-piirisarja käyttää AGP-jännitettä käyttöjännitteenään.

309 MHz oli korkein vakaa väylätaajuus 3:2-muistijakajaa käytettäessä ja muistimodin tekemisen jälkeen pääsin kokeilemaan mihin asti Kingston HyperX PC3000 -muistini oikein kykenivät. Tässä kohtaa huomasin, että 1:1-moodia ja "Memory Acceleration Modea" käytettäessä emolevy ei suostunut yli 220 MHz väylätaajuuksiin lainkaan, epäilemättä "PAT" kuormittaa emolevyä varsin runsaasti. 5:4 async -moodi näytti myös huomattavasti 3:2:sta rasittavammalle ja 285 MHz oli korkein vakaa väylätaajuus. Olin varsin pettynyt sillä lehdistölle toimitetut testikappaleet ovat kulkeneet keskimäärin selkeästi paremmin.

Modit:

Nämä modifikaatiot eväävät emolevyn takuun ja saattavat aiheuttaa vaaratilanteita väärintehtyinä

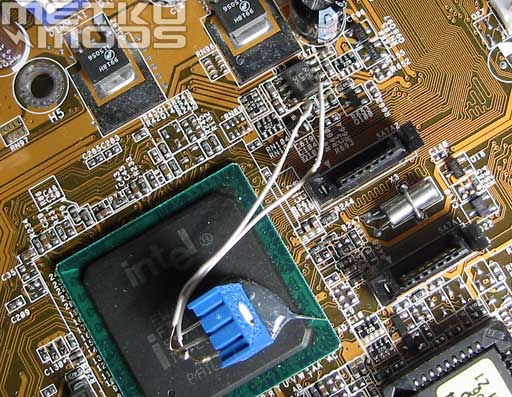

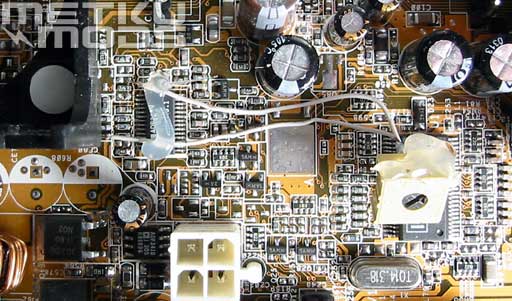

Vmem mod

En ollut kovin tyytyväinen P4P800:ni, joten tein muutamia modeja emolevyyn. Ensimmäisenä muistijännitemodi.

• Jänniteregulaattori: LM358M
• 50Kohm säädettävä vastus kuudennen jalan ja maan väliin
• 0Ohm antaa 0.15 V vähemmän kuin 3.3 V linja.
• Vmem max 3.17 V joskin sitä pystyy nostamaan 3.3V linjaa säätämällä

Virtalähteessäni on säädettävä 3.3 V linja joten myös erittäin korkeat jännitteet eivät ole ongelmallisia ja HyperX PC3000 -muistit kestävät helposti 3.3-3.6 V hetkellisesti. Tämä modi ei tosin auttanut alkuun kovin paljoa, sillä piirisarja rajoitti menoa pahoin. Sen vuoksi minun oli parannettava piirisarjan jäähdytystä, mutta se ei onnistunut aivan suoraan johtuen varsin hankalasta jousikiinnityksestä. Joten minun oli tehtävä adapteri, johon tehokkaampien jäähyjen kiinnitys onnistuu vaivatta. Seuraavassa on kuva adapterista.

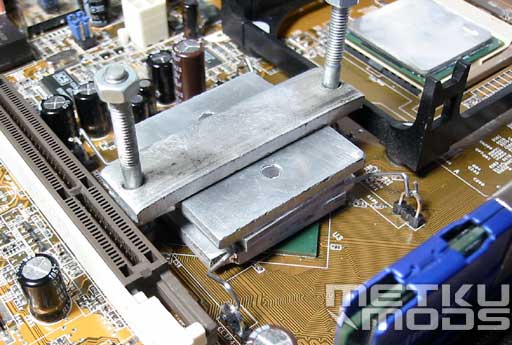

Adapter

Viimeinen modi oli Vcore-modi. 1.95 V on maksimi Vcore, jonka lankusta saa irti, mutta idle- ja rasitusjännitteen ero on varsin runsas. Tämähän on normaalia ja Intelin speksien mukaista, mutta ylikellottaminen on paljon helpompaa heilumattomalla Vcorella. Ratkaisuna tähän on noin 250 Kohm trimmeri CSCOM- ja CSSUM-pinnien väliin (ADP3180-datasheetit löytyvät täältä).

Droop voltage mod

Modien toteuttamisessa on tärkeää, että tietää mitä on tekemässä, joten en laita tähän liian tarkkoja kuvia ja ohjeita. Jos jotain kysyttävää ilmenee, niin asiasta voi tiedustella foorumissa.

Testit

Laitoin testituloksiin mukaan muutamien muiden i865PE-piirisarjaa käyttävien emolevyjen tulokset, samoin kuin hyvin P4-laitteistoa vastaavan AMD-tuloksen. Kaikki testit ajettiin vakiokelloilla muistiasetukset säädettyinä arvoihin 2-2-2-5. "PAT"-ominaisuudet ovat niiltä osin päällä kuin se oli mahdollista (Albatron ei suostunut laittamaan PAT:ia päälle testilaitteistolla). Kuten lupasin, ajoin P4P800:n tulokset myös 3:2 ja 5:4 async-asetuksilla.

• Asus P4P800: 199.9MHz
• Epox PDA2+: 199.5MHz
• Albatron PX865PE ProII: 200.0MHz

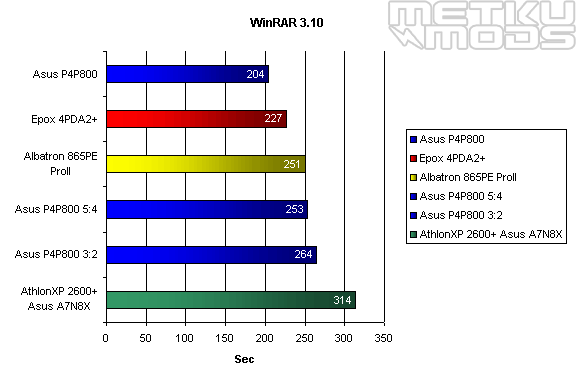

WinRAR 3.10

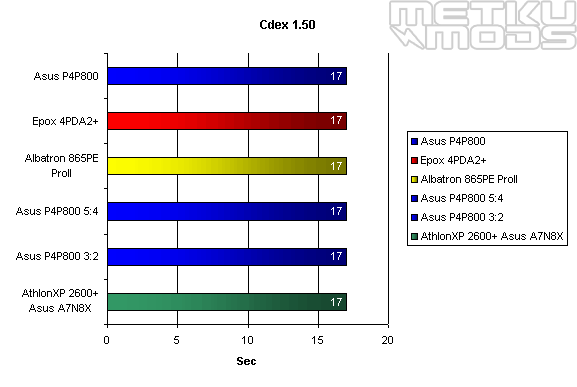

CDex 1.50

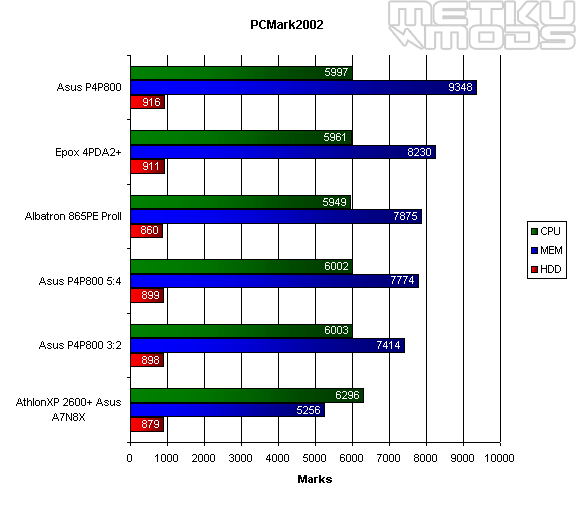

PCMark2002

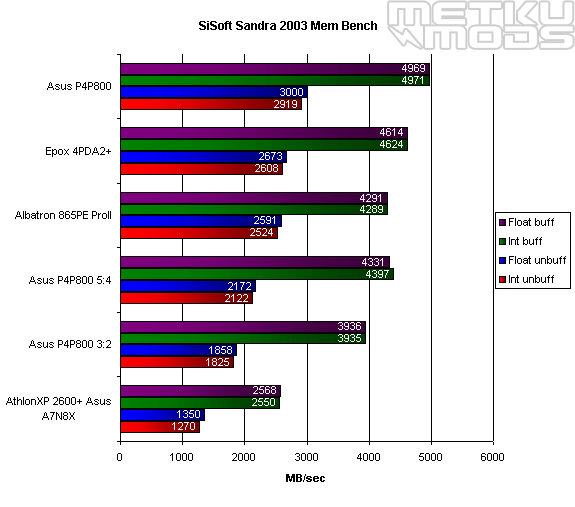

SiSoft Sandra 2003

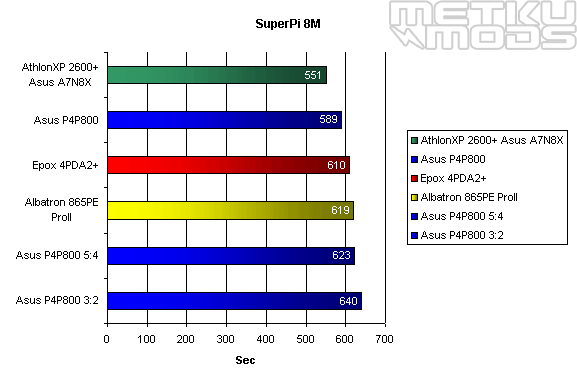

Superpi 8M

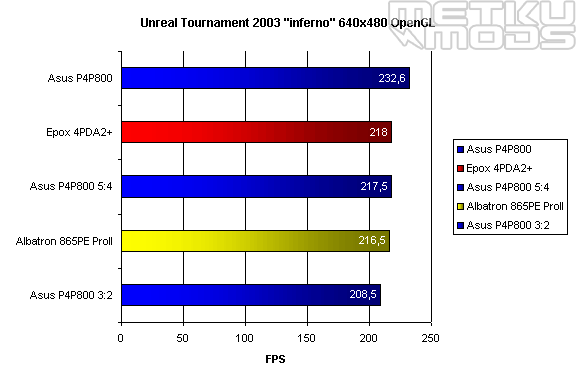

Unreal Tournament 2003

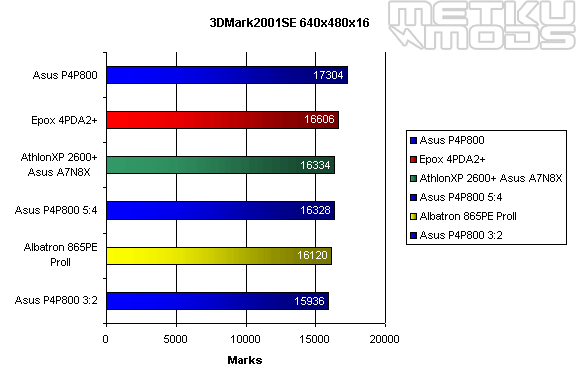

3DMark2001SE

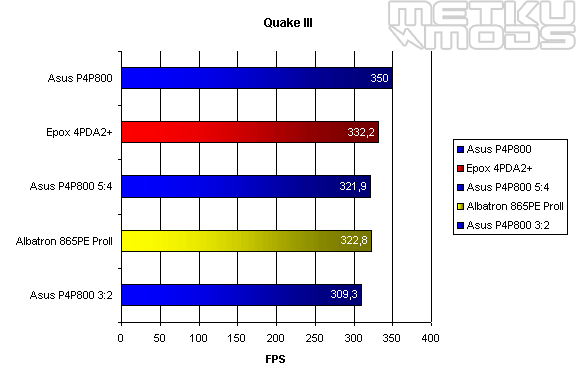

Quake III Arena

Asus P4P800 on ehdottomasti nopein emolevy ja voitti jopa 5:4-moodissa Albatron 865PE ProII:n useita kertoja. Koska "PAT" ominaisuudet eivät tietojeni mukaan toimi async-moodissa, on Asuksen ylivertainen nopeus selkeästi jossain muualla.

Yhteenveto

Asus P4P800   + Suorituskyky + Hyvä layout + Passiivinen jäähdytys piirisarjalla + Bios + Hyvät kellotusasetukset + Erittäin hyvä integroitu ääni - Ulkonäkö

Asus P4P800 on ehkäpä nopein saatavilla oleva i865PE-emolevy. Suorituskyky on kerrassaan ylivoimainen muihin vastaaviin verrattuna ja saavuttaa helposti i875P:n nopeuden. Ylikellotusominaisuudet ovat hyvät lukuunottamatta muistijännitteen säätöä. Pidin myös erittäin paljon integroidusta AD1985-ääniratkaisusta, sen ominaisuudet ja varsinkin äänenlaatu ovat erinomaisen hyvät. P4P800 on budjettimalli, joten joitakin ominaisuuksia puuttuu, mutta normaaliin käyttöön P4P800 on erittäin riittävä. Ja ainahan on saatavilla Deluxe-malli niille jotka haluavat IDE-raidin ja firewire-ominaisuudet. Emolevyn layout oli myös kokonaisuutena onnistunut ja AMI-BIOS toimi hyvin ja oli helppo käyttää. Näyttää kovasti siltä, että Asus P4P800 on erittäin hyvä tuote ja ansaitsee suositteluni. Kaipasit ylikellotustuloksia? Ei kannata huolestua, sillä teen Epox PDA2+ -artikkelin yhteyteen kattavan ylikellotusvertailun. Silloin otetaan mittaa emolevyistä kellotettuna ja selvitetään mikä emolevy on kovin kellottumaan ja tarjoaa parhaan suorituskyvyn kellotettuna.

Kysymyksiä tai kommentteja? Suuntaa MetkuModsin foorumiin.
