Sky Hawk MSR 4610 Alumiinikotelo

Uuden kotelon tarvetta? Katsotaanpa, mitä Sky Hawk pystyy tarjoamaan heidän alumiinikoteloidensa valikoimastaan.

Ominaisuudet

• Malli: MSR-4610
• Täysin alumiininen anodisointikäsitelty kotelo
• Harjattu pinta
• Etupaneli rakenteeltaan snap-in
• 80x80 mm kuulalaakeroidut tuulettimet (edessä x 1, takana x 1)
• Irroitettava emolevyalusta
• 5.25" x 4, 3.5" x 2, 3.5" x 4 piilossa
• Seitsemän korttipaikka-aukkoa, joissa kiinnitys sormiruuvein
• Mitat (SxKxL): 490 mm x 442 mm x 208 mm
• Paino 5 kg ilman virtalähdettä

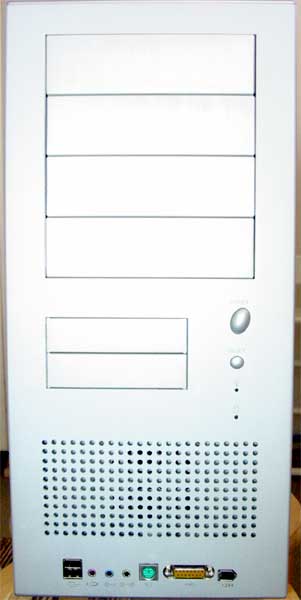

Edestä

Hieno ja yksinkertainen etuosa, jossa neljä näkyvää 5.25"-asemapaikkaa ja kaksi 3.5"-asemapaikkaa. Näkyvissä on myös monitoimiportti etupanelin alaosassa.

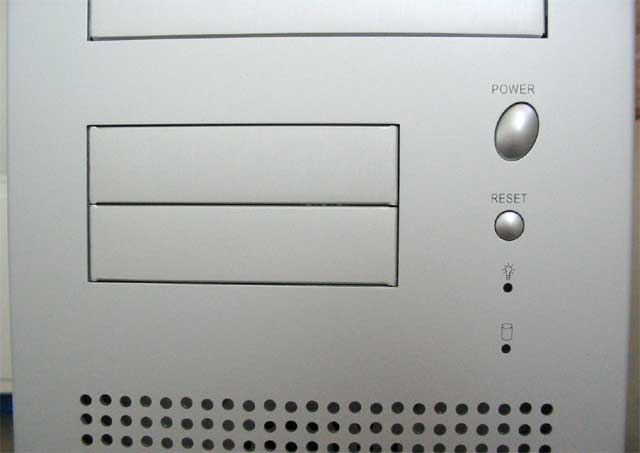

Painikkeet

Ledit etupanelissa ovat tavallisia 3 mm:n ledejä. Vihreä ja punainen. Helpot poistaa ja korvata haluamillaan väreillä.

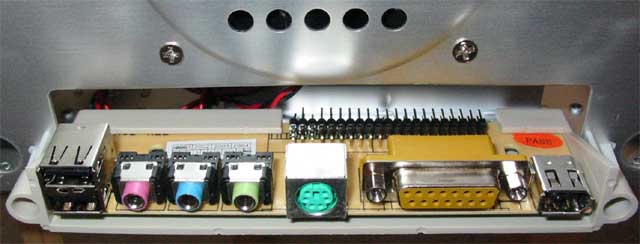

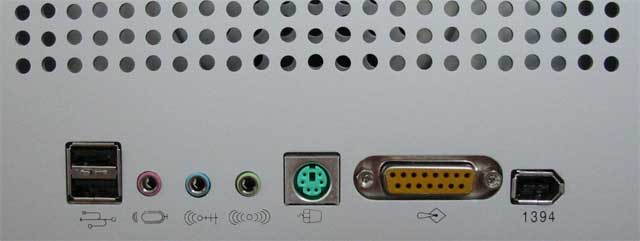

Monitoimiportti

Eri variaatiot

Kyseinen kotelo on E-tyyppiä. Saatavilla on kolme eri variaatiota eri liittimin. Peliportti on kaikissa vakiona.

Jäähdytys

Etummaisen tuulettimen suoja

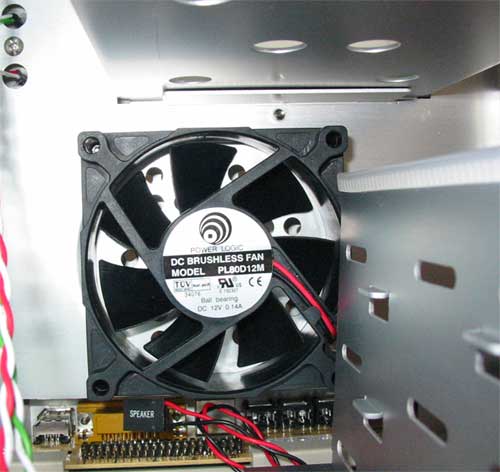

Etutuuletin

Etummainen tuuletin on juuri siellä missä pitääkin, eteen ja alas puhaltamaan koppaan sisälle. Koteloon poratut reiät ovat liian pienet ja niitä on liian vähän ja tämä häiritsee ilman kulkua heikentäen sitä ja samalla kasvattaen ääntä.

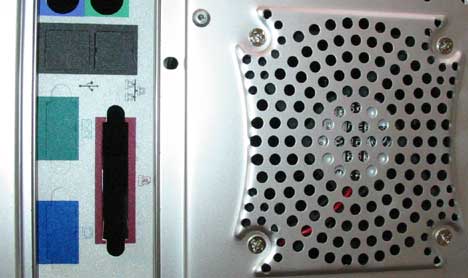

Takatuulettimen suoja

Sama on havaittavissa takatuulettimestakin. Reiät ovat liian pienet ja ne estävät ilman vapaata kulkua.

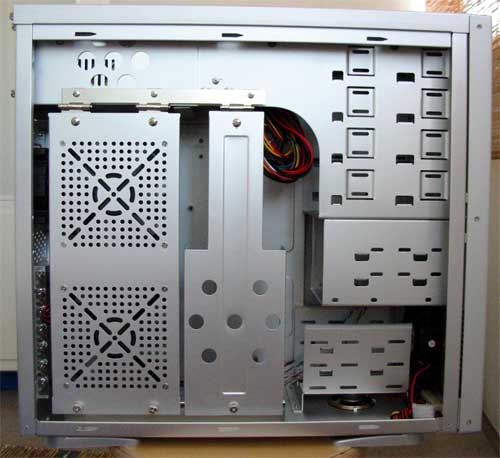

Sivulta

Sivutuulettimet

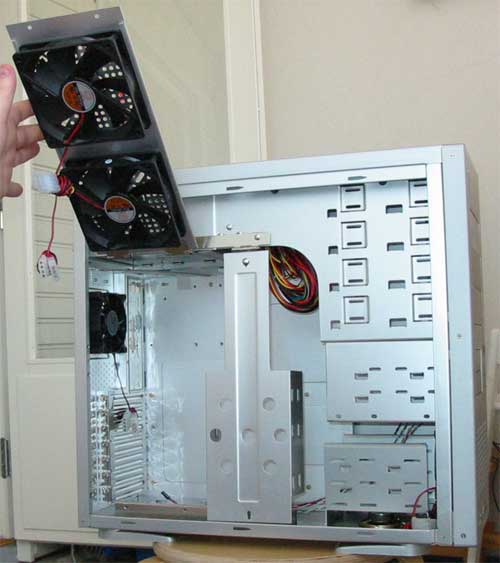

Sivulle on sijoitettu 120x120 mm kokoisia tuulettimia kaksin kappalein. Ne puhaltavat ilmaa prosessorille ja lisäkorteille. Kuten muidenkin tuulettimien osalta ongelmana on suojaan tehdyt liian pienet reiät, mutta tämä ei ole silti pahin puute. Kotelon kyljestä puuttuu reiät, joista tuulettimet voisivat ottaa ilmaa. Tällaisenaan tuulettimet kierrättävät kotelon sisällä jo olevaa ilmaa sekoittaen kierron. Kuvassa myös näkyvillä "keinu", jossa on paikat kahdelle kiintolevylle.

Asematelineet ja kuoret

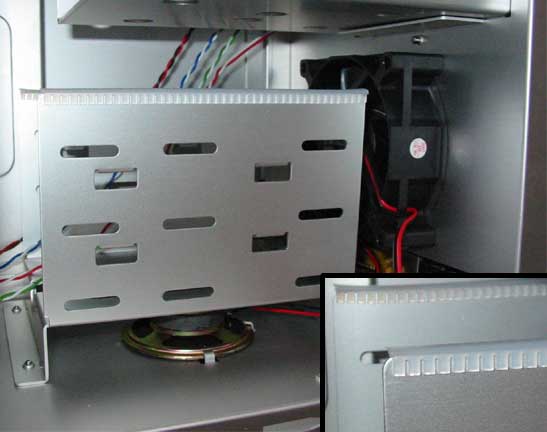

Kovalevykehikko

Tasanteet

Koneen pohjalle on kätevästi sijoitettu paikka kolmelle kiintolevylle. Kehikko sijoittuu suoraan etutuulettimen kohdalle, joten tähän kiinnitetyt kovalevyt saavat parhaan jäähdytyksen. Erikoisen tärkeää tämä on esimerkiksi RAID-systeemeissä.

Etupanelin kiinnitys

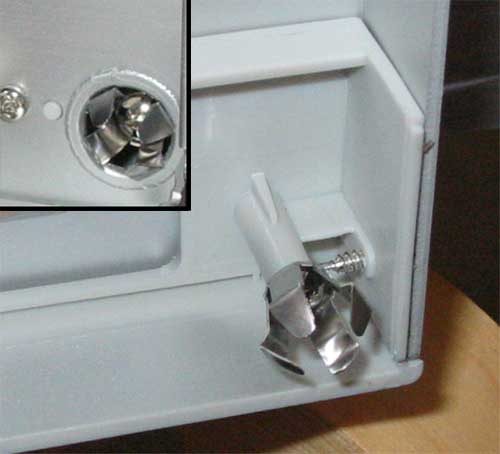

Muovinen etupaneli pysyy kiinni kopassa kuudella metallisella "kynnellä". Nämä olivat melkoisen jäykät ja jouduin taittamaan niitä hiukan, jotta sain etupanelin poiston ja kiinnityksen sujumaan kohtuullisella voimalla. Ennen tätä panelin irroittamiseen oli pakko käyttää talttapäistä ruuvimeisseliä.

Suojalevyt

Suojalevyt

Tyhjiä asemapaikkoja suojaavat alumiiniset suojalevyt ovat hiukan turhan kevyesti kiinni. Suojalevyt luiskahtavat helposti paikoiltaan ja niiden saaminen oikealle kohdalleen vaatii yleensä kotelon avaamisen. Ainakin meille modaajille on hyvä, että Sky Hawk päätti tehdä nämä suojat metallista eikä muovista kuten muun etupanelin.

Kattopala

Vain sormiruuveja? Ei aivan. Katto-osa on kiinnitetty neljällä ruuvilla, joista vain kaksi on sormiruuveja. Etuosastaan palanen on kiinni normaaleilla ruuveilla. Tämä ei kuitenkaan ole kovin vakavaa, sillä katto-osa tulee irroitettua kopasta erittäin harvoin.

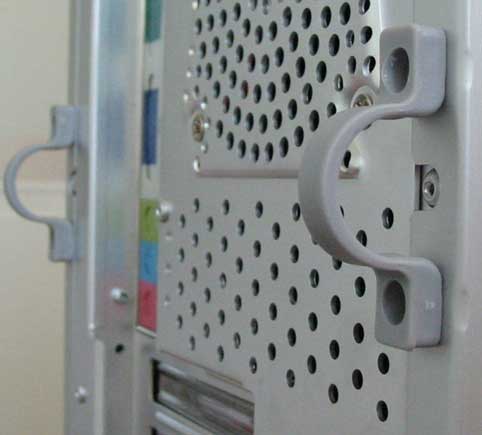

Sivupaneli

Tämä on eräs yksityiskohta, josta pidin. Sivupaneleissa on renkaat, joiden avulla panelin voi helposti irroittaa tarvitsematta käyttää paljoa voimaa ja sormet säästyvät mahdollisilta naarmuilta. Kumpikin paneli on kiinni kahdella sormiruuvilla.

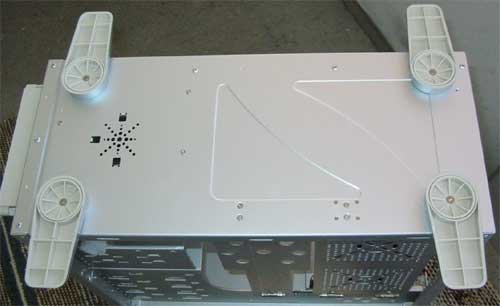

Jalat

Kotelon pohjasta löytyy neljä kääntyvää jalkaa ja reiät kaiuttimelle.

Emolevykelkka

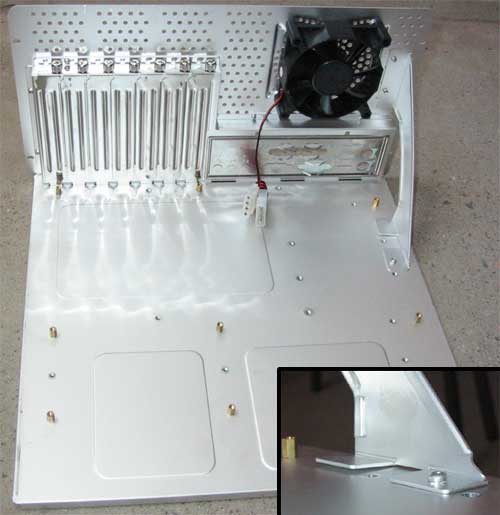

Emolevykelkka on siis irroitettavissa kotelosta. Myös lisäkorttipaikat tulevat sen mukana, joten kortteja ei tarvitse ensin erikseen irroittaa. Tämä helpottaa uuden laitteiston asentamista ja muutosten tekemistä. Kelkassa on metallinen kaari lisävahvikkeena, mutta sitä ei ole kiinnitetty kovin kaksisesti. Kaikkien korttien kiinnitys käy kätevästi sormiruuveilla, joten mitään työkaluja tähän ei siis tarvita. Kelkka, kuten kotelo kauttaaltaan on anodisoitu staattisen sähkön varastoitumista vastaan.

Monitoimiportti

Monitoimiportti

Kaapelit

Kaapelit koneen takana

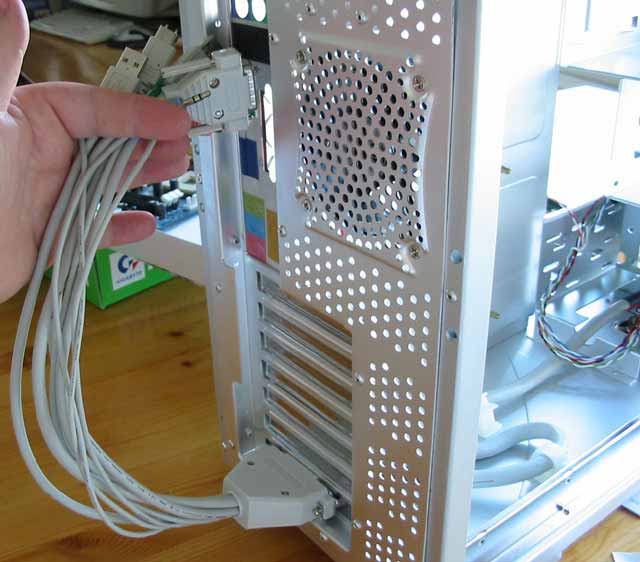

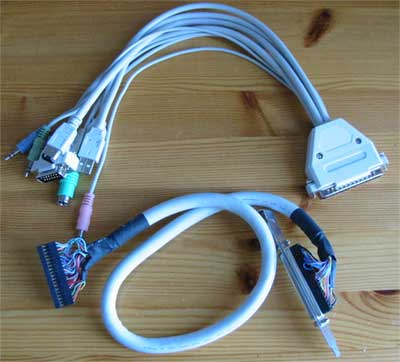

Jotta kotelon etuosassa olevat liittimet saataisiin toimimaan, on koneen sisäkautta vedettävä paksuhko kaapeli. Kaapeli kiinnittyy liittimeen, joka vie yhden lisäkorttipaikan. Tähän liittimeen kiinnitetään toinen kaapeli, joka yhdistää eri portit emolevyn takaosasta koneen etuosaan. Asennuksen jälkeen koneen taakse tulee melkoinen nippu kaapelia, mutta tämä on siis välttämätöntä, jos etuliittimiä halutaan käyttää.

Virtalähde

300W virtalähde

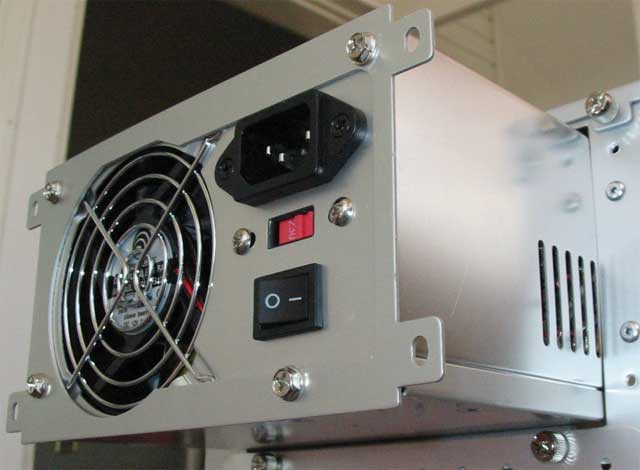

Virtalähde on myös alumiinia. Itse virtalähde kiinnitetään ensin alumiiniseen sovittimeen, jonka jälkeen se on valmis kiinnitettäväksi koteloon neljällä sormiruuvilla.

Virtalähteen merkinnät

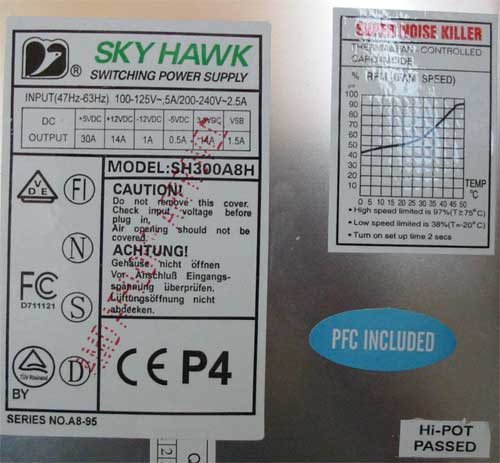

Sky Hawk tarjoaa kotelon mukaan valittavana 300 tai 400 watin virtalähdettä. Kummatkin ovat P4 -yhteensopivia.

Liittimet

Seitsemän suurempaa molex-liitintä ja kolme pienempää korppuasemille pitäisi riittää suurimmalle osalle käyttäjistä.

Yhteenveto

Pidän paljon tästä kotelosta. Se näyttää hyvälle ja trendikkäälle, mutta on silti hillityn konservatiivinen. Kotelossa riittää paljon 3.5"-asemapaikkoja RAID:ia ajatellen ja sormiruuveja on enemmän kuin voisi toivoa. Ai niin, muistinko mainita, että mukana on vielä kaksi sormiruuvia varalle? :)

Kyseistä mallia ei saa Suomesta, mutta kyseisen valmistajan tuotteita on saatavilla Jimm's PC-Storesta.
