Kirjoittaja: Antti Valkeinen Julkaistu: 02.09.2003 Valmistaja: Western Digital Tuoteryhmä: Kiintolevyt

WD Caviar SE Serial ATA (SATA) 250GB

WD Caviar SE Serial ATA (SATA) 250GB

Suurimmat tällä hetkellä saatavilla olevat Serial ATA -levyt ovat tallennuskapasiteetiltaan huikeita 250GB-malleja, joita tällä hetkellä tarjoaa Western Digital, Maxtor ja Hitachi. Saimme testiin Western Digitalilta kaksi 250GB Serial ATA -asemaa ja nyt aikomuksena on tutkia levyjä hieman tarkemmin: Ovatko suuret levyt vain hitaita varastopesiä vai onko niissä tilan lisäksi myös raakaa suorituskykyä?

Western Digital Caviar SE -mallistossa on muutamia erikoisominaisuuksia, jotka erottavat ne useimmista muista kiintolevyistä. Ensinnäkin malliston suurin malli on tallennuskapasiteetiltään peräti 250GB, toisekseen FlexPower™-tekniikka sallii joko normaalin SATA -virtaliittimen, tai tavallisen molex-virtaliittimen käytön, kolmanneksi SecureConnect™ lupaa jopa 500% vahvemman kaapeleiden kiinnityksen asemaan kuin ensimmäisen sukupolven asemat ja kaapelit tarjosivat.

Serial ATA:n ja Parallel ATA:n välisiä eroavaisuuksia tarkasteltiin tarkemmin Seagate Barracuda 7200.7 -arvostelussa, joten en aio selittää samoja asioita enää tässä jutussa. Tutkitaan sen sijaan millainen kiintolevy WD Caviar SE Serial ATA (SATA) 250GB oikeastaan on.

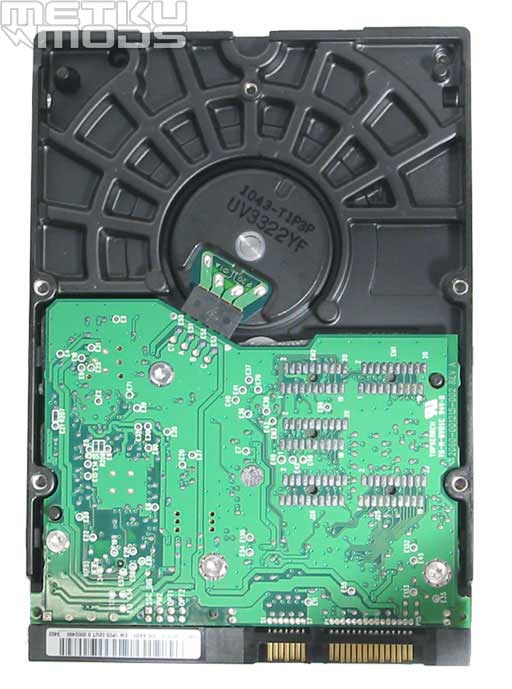

PCB

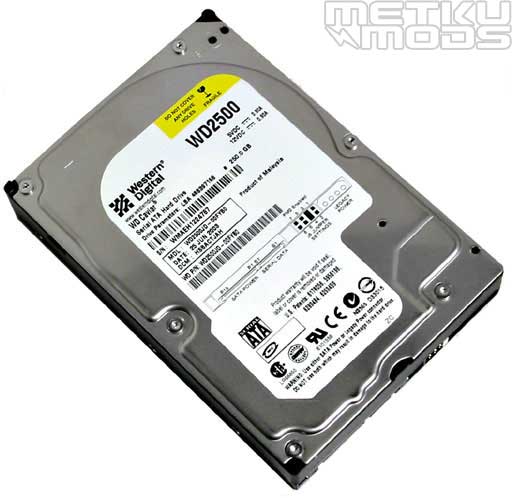

WD Caviar SE Serial ATA (SATA) 250GB on tavanomaisen näköinen kiintolevy. Ei pintakiiltoa, eikä muitakaan markkinointikikkoja, vain luotettavan näköinen 3,5"-asema. Jos kiintolevyn kääntää ylöslaisin huomaa, että Western Digital on tehnyt ovelan tempun ja alapinnalla oleva piirilevy on sijoitettu komponenttipuoli aseman runkoa vasten. Tämä suojaa herkkiä komponentteja staattiselta energialta ja muulta huolimattomalta käsittelyltä varsin hyvin.

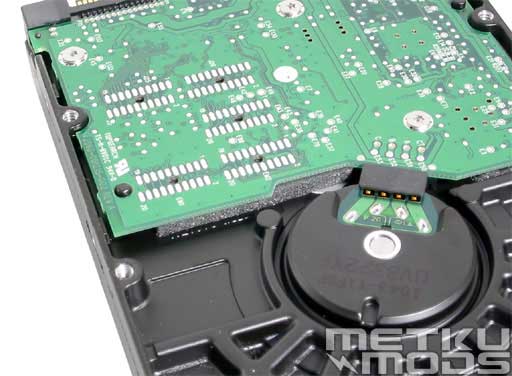

Piirilevyn alla on jopa pehmustetta, joka vähentää kiintolevyn tuottamaa ääntä ja estää piirilevyn takapuolella olevia komponentteja koskemasta levyn runkoa. Ainoa huoleni on se että pehmuste saattaa estää piirilevyllä olevien komponenttien kunnollisen jäähtymisen ja aiheuttaa näin vahinkoa. Se ei tule todennäköisesti olemaan ongelma sillä piirilevyn pinta tuntui varsin viileältä testejä suorittaessani.

Pehmuste

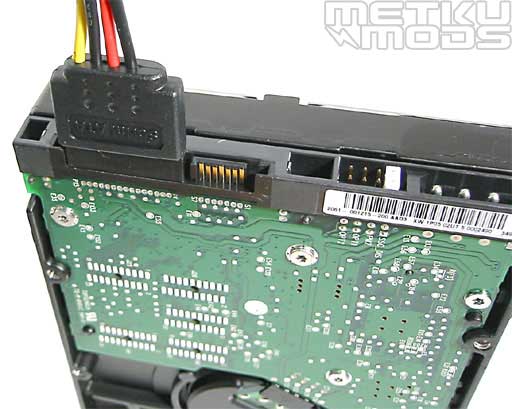

Aseman takaosassa ovat Serial ATA -liitännät, FlexPower™-liitin ja jumpperien paikat. WD Caviar SE Serial ATA (SATA) 250GB:ssa on myös normaali molex-liitin, joka on varsin poikkeuksellinen SATA-levyissä. Kannattaa kuitenkin varoa, ettei laita kiintolevyyn kiinni sekä SATA, että molex-liitintä, koska tällöin levy saattaa vaurioitua. Levyn takaosassa on myös jumppereiden paikat, joiden käyttötarkoitusta SATA-levyssä en ymmärrä. En löytänyt edes mitään dokumentaatiota niistä, ja koska ne luultavasti tekevät jotain, kannattaa varoa koskemasta niihin ilman parempaa tietämystä asiasta.

Liittimet

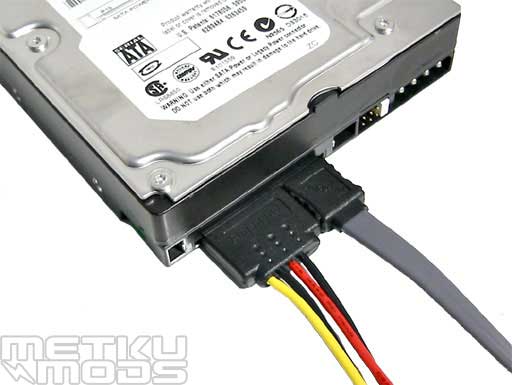

Serial ATA virta-adapteri

Serial ATA virta-adapteri & Serial ATA datakaapeli

SecureConnect™ toimii erittäin hyvin. Serial ATA -kaapelit jäivät todella tiukasti kiinni asemaan ja niiden vahingossa irroittaminen on liki mahdotonta.

Tekniset tiedot:

Tallennuskapasiteetti:	250,059 MB
Liitäntä:	Serial ATA

Suorituskyky:

Sisäinen siirtonopeus:	748 Mbits/s max
Ulkoinen siirtonopeus:	150 MB/s
Keskimääräinen hakuaika:	8.9 ms
Keskimääräinen viive:	4.2 ms
Välimuistin koko:	8 MB
Moottorin kierrosnopeus:	7200 RPM

Rakenne ja toimintavarmuus:

Levyjä/lukupäitä:	3/6
S.M.A.R.T:	kyllä
Takuu:	3 vuotta

Virran kulutus:

Luku/kirjoitus:	10.6 W
tyhjäkäynnillä:	10.0 W

Olosuhteet:

Toimintalämpötila:	5-55 °C
Kuljetuslämpötila:	-40-65 °C
Toiminnan aikainen tärähdys:	30 G (kirjoitus), 65 G (luku)
Tärähdys levyn ollessa pois päältä:	250 G
Melu:	36 dB

Tarkemmat tekniset tiedot valmistajan tuotesivulta.

Tekniset tiedot ovat tavanomaiset nykypäivän 7200 RPM-kiintolevylle. Sisäinen siirtonopeus on erittäin korkea ja ulkoinenkin on ilmoitettu SATA 1.0 -standardin maksimeihin, eli aina 150 MB/s saakka (sisäinen siirtonopeus on silti hitaampi kuin ulkoinen nopeus =). Keskimääräinen saantiaika on 13,1 ms (8,9 ms + 4,2 ms) ja välimuistin koko on 8 MB. WD näyttää speksien valossa varsin tavalliselta nopealta kiintolevyltä lukuun ottamatta sen huikeaa tallennuskapasiteettia.

Varsin myönteinen asia on myös se, että kaikissa Caviar SE -sarjan kiintolevyissä on 8 MB välimuisti, joka useiden testien perusteella näyttää antavan kohtuullisen reippaan lisänopeuden 2 MB -versioihin verrattuna. SE-sarjan asemilla on myös kolmen vuoden takuu ja se antaakin välittömästi luotettavan kuvan asemasta. Virrankulutus on kohtuullisen normaali, mutta korkein sallittu käyttölämpötila on viisi Celsius-astetta alempi kuin useimmilla muilla asemilla. Spekseistä paljastuu myös aseman äänekkyys, joka on näillä arvoilla itseasiassa niin kova, että hiljaisimpien koneiden kokonaisäänenvoimakkuuskin on pienempi.

Käytännön kokemukset:

Kiintolevyn asentaminen on helppoa, koska kaapelit ovat kätevät käyttää ja yhteensopivuusongelmia ei juuri ole: tai siis näin ainakin teoriassa. Aivan ensimmäiseksi en saanut konetta käyntiin kahdella WD Caviar SE Serial ATA (SATA) 250GB -asemalla, sen sijaan yhdellä asemalla ei ollut mitään ongelmia. Syyksi paljastui vanha ICH5R SATA-ohjaimen BIOS. Uudemmalla BIOS:lla asemat ja ohjain toimivat moitteetta.

Täytyy myöntää, että WD Caviar SE Serial ATA (SATA) 250GB ei ole hiljainen asema. Käyntiääni on varsin korkeataajuuksista ulinaa, joka pitemmän päälle saattaa alkaa rasittamaan. Sen sijaan käynnin aikainen lämpötila yllätti positiivisesti, sillä kiintolevyn pinta tuntui varsin viileältä verrattuna muihin 7200 RPM -asemiin.

WD Caviar SE Serial ATA (SATA) 250GB

Testit:

Laitteisto:

Prosessori	Intel Pentium 4 2.40GHz 800MHz HT
Muisti	Kingston HyperX PC3000 2x256MB
Emolevy	Epox 4PDA2+ & Albatron PX865ProII
SATA-ohjaimet	Intel ICH5R & Silicon Image 3112A

Ajoin testit kahdella eri SATA-ohjaimella, joista toinen oli siis PCI-väylään integroitu Silicon Image 3112A ja toinen ICH5R-piirisarjan integroitu. Tarkoituksena oli selvittää kuinka paljon ohjain vaikuttaa kiintolevyn suorituskykyyn sekä selvittää mahdollisia yhteensopivuusongelmia. Western Digital toimitti kiintolevyjä kaksin kappalein, joten ajoin myös RAID-testit käyttäen molempia ohjaimia. Testiohjelmina toimivat tällä kertaa HDTach 2.61, SiSoft Sandra MAX3 ja Futuremarkin PCMark2002. Vertailuna on useita melko tuoreita PATA- ja SATA-levyjä, joihin vertailemalla voi helposti päätellä kuinka suurista eroista kiintolevyjen kohdalla puhutaan.

Testit on ajettu 2,4 GHz P4-systeemillä ICH5R:n integroitua PATA- tai SATA-ohjainta käyttäen, lukuun ottamatta Hitachi 180GXP 120 GB- ja Samsung Spinpoint V40 60 GB -levyjä, joiden osalta testit ajettiin VIAllisella piirisarjalla varustetussa AMD-kokoonpanossa.

HDTach 2.61

WD Caviar SE Serial ATA (SATA) 250GB häviää Seagatelle, mutta vain vähän. Kirjoitusnopeus ei näytä olevan lähelläkään oletettua ja tulos johtuukin luultavasti bugista testiohjelmassa. Sattunnaisen haun saantiaika on 13.7 ms, joka on 0.6 ms hitaampi kuin Westernin ilmoittama. Muut 7200RPM asemat näyttävät olevan hiukan nopeampia tällä osa-alueella.

SiSoft Sandra MAX3

Seagate on jälleen nopeampi, mutta WD Caviar SE Serial ATA (SATA) 250GB seuraa hyvin lähellä perässä. Tällä kertaa kirjoitusnopeuskin on kohdillaan ja tulokset näyttävät luotettavilta. Nopeusero eri asemien välillä on huomattavan suuri.

PCMark2002

WD Caviar SE Serial ATA (SATA) 250GB sijoittuu jälleen toiseksi. Kirjoitustestien tulokset ovat taas hyvin erillaiset kuin SiSoft Sandrassa ja välimuistista ajetut tulokset eivät vaikuta luotettavailta. Kaikesta huolimatta on aika selvää, että WD Caviar SE Serial ATA (SATA) 250GB on yksi nopeimmista testin levyistä ja vain Seagate Barracuda 7200.7 oli useasti nopeampi. Joten WD ei ole vain suuri kiintolevy, vaan se on myös näiden testien perusteella nopea kiintolevy.

RAID 0 -testit:

RAID-testit on ajettu sekä Silicon Image 3112A:n että ICH5R:n integroidulla SATA-ohjaimella. Taulukossa näkyy vertailuna tulokset yhdellä levyllä ja tulokset molemmilla ohjaimilla RAID 0 -tasossa. RAID 0 -pakoissa käytettiin 16 kb -paloittelua.

HDTach 2.61

WD Caviar SE Serial ATA (SATA) 250GB näyttää esiintyvän edukseen RAID 0 -testeissä. Testitulokset näyttävät todella hyviltä ja mitään ratkaisemattomia yhteensopivuusongelmia RAID-ohjaimien kanssa ei näyttäisi olevan (Seagatella on selkeästi jotain vialla). Kirjoitusnopeus tosin on tässä testissä aivan eri tasolla kuin sen kuuluisi olla, mutta se todellakin johtunee itse testiohjelmasta.

SiSoft Sandra MAX3

Western Digital on jälleen nopein.

PCMark2002

Jopa PCMark2002:ssa Western Digital onnistui ottamaan selvän johdon. Näyttää tosiaankin siltä, että Western Digital on huomattavasti parempi RAID:ssä kuin Seagate Barracuda 7200.7, vaikka Seagate olikin nopeampi yksittäisenä asemana. Ainoa ongelma RAID-testien aikana oli yhteensopivuusongelma ICH5R:n SATA-ohjaimen kanssa, joka ratkesi uudemmalla BIOS:lla.



Yhteenveto

WD Caviar SE Serial ATA (SATA) 250GB   + RAID-suorituskyky + Tallennuskapasiteetti + Kolmen vuoden takuu - Hinta

WD Caviar SE Serial ATA (SATA) 250GB tarjoaa siis erittäin suuren tallennuskapasiteetin ja tekee sen nopeasti. Jos sekä suuri tallennuskapasiteetti että nopeus ovat ratkaisevassa asemassa, WD Caviar SE Serial ATA (SATA) 250GB on ehdottomasti harkinnan arvoinen tapaus. Erityisesti RAID-suorituskyky on erinomainen ja vaikka hinta onkin varsin kova, niin sitä saa mistä maksaa, eli paljon tallennustilaa, nopean ja luotettavan aseman kolmen vuoden takuulla. 36dB:n käyntiääni on varsin kuuluva, mutta se on siltikin vain pieni harmi. Olin myös yllättynyt kuinka viileänä asema käy verrattuna muihin 7200 RPM -asemiin. Kokonaisuutena pidin WD Caviar SE Serial ATA (SATA) 250GB:sta varsin paljon, ja jos olisin rakentamassa RAID 0 pakkaa, niin Westernit olisivat ilman muuta ykkösvaihtoehto.
