BreezePad by Jani 'Japala' Pönkkö

Kuten olet jo varmaan huomannut, eivät kaikki modini ole mitään turhan vakavia. Vaikka jotkin niistä ovatkin puhtaasti vitsillä väännettyjä, ne silti suorittavat sen tehtävän mikä on tarkoituskin. Tämä modi aloitti elämänsä eräällä foorumilla esitetystä kysymyksestä: kesäisestä ongelmasta eli hiirikäden hikoamisesta. Tähän ongelmaanhan minun oli pakko sitten pureutua. :)

Muistat varmaankin edellisen modin aiheeseen liittyen; RottaFlekti. Kyseinen modihan lähti ihan vain tarpeesta irvailla kaikille tuulettimille, joita porukka tietokoneen keskusyksiköihin änkesi. Modi itsessään toimi kuitenkin sen verran hyvin, että ajattelin ottaa samansuuntaisen lähestymistavan tähänkin modiin. Katsotaanpa nyt, mistä BreezePadissa on oikein kyse.

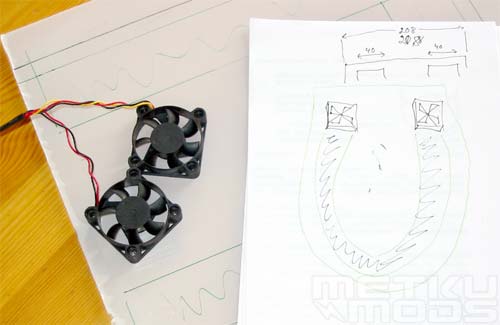

Suunnittelua

Mitä, piirustuksia? Ensimmäinen kerta, kun tuli jotain tällaisiakin tehtyä, joten pakkohan ne oli dokumentoida artikkeliinkin. :) Padi ei loppujaan käyttänyt tuota suunniteltua muotoa, joten tässä taas nähtiin piirustusten tarpeettomuus. ;)

Idea

Tasot

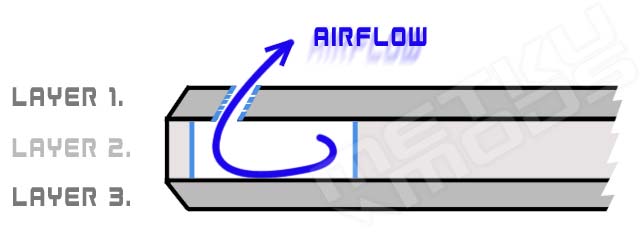

Jutun juju on, että kaksi 40 x 40 mm tuuletinta työntävät ilmaa paineella BreezePadin sisään, josta se sitten kanavoidaan reunoja kiertävillä rei'illä käyttäjän kädelle. Tämä lähestymistapa mahdollistaa yksinkertaisen rakenteen, pienen tilan käytön ja tyylikkään ulkonäön.

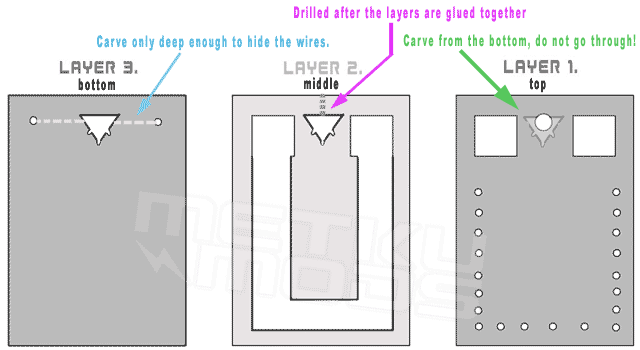

BreezePad koostuu kolmesta kerroksesta akryylilevyä, joista keskimmäisessä on itse ilmakanavat. Päällimmäinen kerros sisältää oikeaan kulmaan poratut reiät, jotka suuntaavat ilman kohti viilennettävää kohdetta. Pohjimmainen kerros on yhtenäinen ja siihen kiinnittyyvät kumitassut. Ne pitävät Padin paikallaan eri pöytäpinnoilla.

Tasot

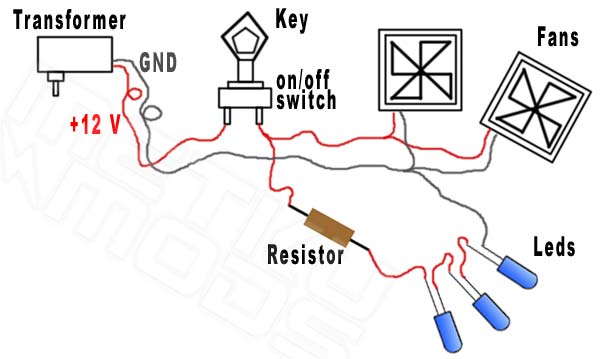

Elektroniikka

Halusin tehdä modin riippumattomaksi tietokoneesta. Tämän johdosta virta modille tuotetaan verkkovirtamuuntajalla, joka laskee jännitteen kahteentoista volttiin. Käyttämäni muuntaja käytin mahdollistaa jännitteen valinnan alueella 1.5 - 18 volttia virran ollessa maksimissaan 800 mA.

Tuulettimet ja ledit kytketään rinnakkain virtalähteeseen. Virta ajetaan on/off virtalukon läpi, jonka käyttöön tarvitaan avain. Otin kyseisen lukon talteen jostain vanhasta PC:stä kymmenen vuotta sitten ja ainakin vaimo on tyytyväinen, kun sain edes tämän yhden ajelehtivan komponentin pois jaloista ja käyttöön. :) (Oikolukijan kommentti: argh :p)

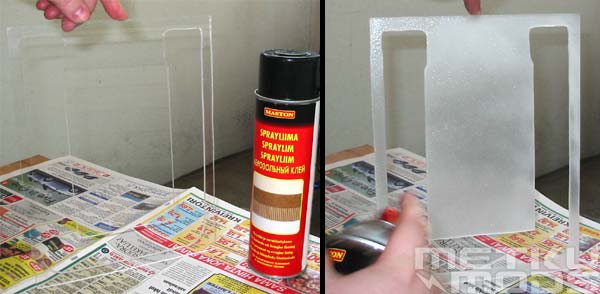

Liimaus

Eri levyjen yhteenliimaamiseen käytin ensimmäistä kertaa sprayliimaa. Kyseinen pullo sattui löytymään paikallisen halpakaupan hyllyltä ja valmistajana tälle ihmeaineelle on Maston.

Toimenpide on helppo ja vaatii vain keskimmäisen tason "maalaamisen" liimalla kummaltakin puolelta. Tämän jälkeen levyt voikin painaa toisiaan vasten. Pullon kyljessä mainittiin, että pysyvän liitoksen syntymiseen pitää kummatkin liitettävät puoliskot peittää liimalla, mutta koska Padin pinta-ala on niin suuri, saatiin liitoksesta täysin pitävä näinkin.

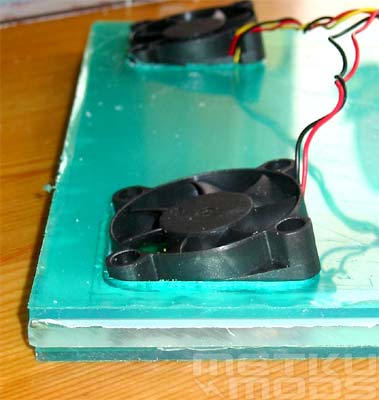

Sovittelua

Ensimmäinen testailu josko tuulettimet sopivat niihin tehtyhin reikiin. Tuulettimet asennettaan hiukan kulmaan, jotta niiden aikaansaama ilmavirta pääsisi paremmin ilmakanavaan.

Hionta

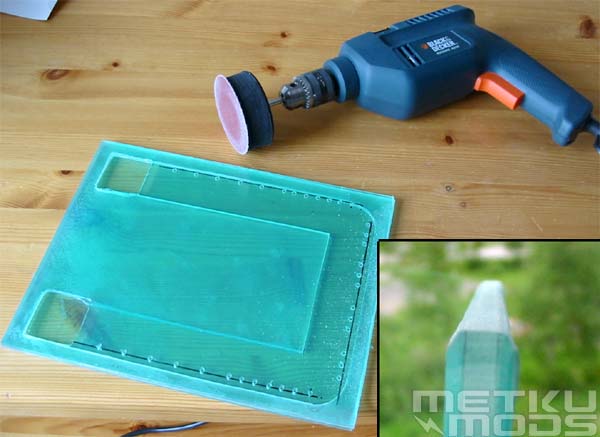

Reunojen hiontaan käytin sähköporakoneille tarkoitettua hiontasarjaa. Hiomapaperi kiinnitetään pehmeään anturaan tarralla ja tämä mahdollistaa sen nopean vaihdon ja työstettäessä pehmeän ja tärinättömän hionnan. Täytyy vain muistaa peittää tuulettimille kaiverretut aukot ja reunoja kiertävät puhallusreiät teipillä, että hiontapöly ei pääse BreezePadin sisään.

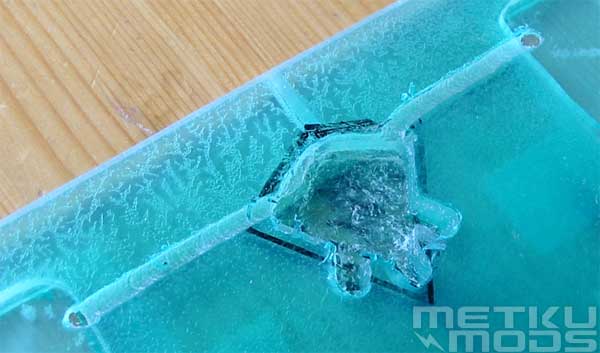

Kaiverrus

Tähän työvaiheeseen käytin Fermin Dremel-kopiota ja volframista leikkuuterää. Kaiverrus tehtiin pohjalevyn läpi kohti päällyslevyä, jota ei kuitenkaan puhkaista. Tarkoituksena on siis tehdä tilaa kytkennöille ja johtimille ja samalla pitää päällyspinta koskemattomana.

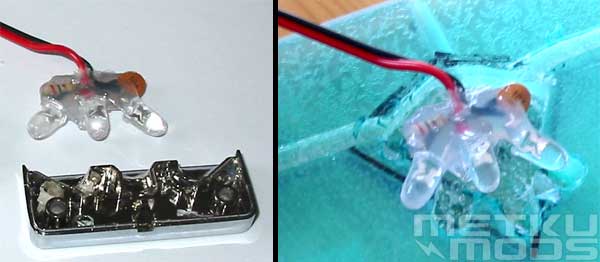

Sunbeamin Lazer Ledit

Koska BreezePad on tehty läpinäkyvästä akryylistä, päätin lisätä GlowPad-toiminnon. Laatikosta löytyi myös ylimääräinen Lazer Led -paketti Sunbeamilta, josta ryöstin sitten sisuskalut. Nämä sopivatkin sitten loistavasti jo kaiverrettuihin koloihin. Loistavaa. :)
