BreezePad by Jani 'Japala' Pönkkö

.:Avaimenperän valmistus

Koroke

Sijoitettuna paikoilleen

Tällaiset näppäimistölukot olivat melkoisen yleisiä PC-koneissa muutama vuosi takaperin. Loistavia virtakytkimiä modeille, kunhan niiden läpi ei vain koeta ajaa liian paljoa virtaa. Koska lukon runko oli sen verran pitkä, että se ylsi koko Padin läpi, oli sille tehtävä korokepala. Menetelmä oli sama, mitä käytin tehdessäni FireWheel-modin. Kaikessa yksinkertaisuudessaan; Akryylinpalaa pyöritettään pylväsporakoneella ja hiotaan pyöreäksi.

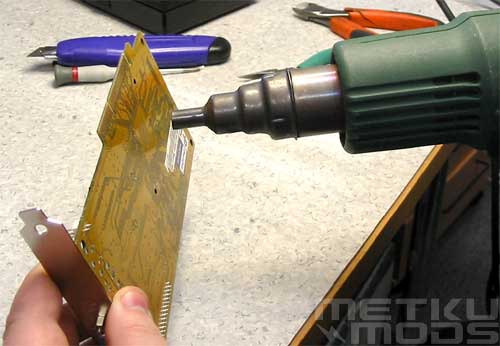

Lämmittelyä

Jonkin aikaa takaperin suunnittelin kirjoittavani erillisen artikkelin, kuinka TNT1:n GPU:sta tehdään avaimenperä, mutta tämä ei sitten tuntunutkaan niin erikoiselta modilta. Tämän modin yhteydessä se kuitenkin lisää hauskan pienen yksityiskohdan projektiimme.

Joku suositteli itse kortin kuumentamista piirin irroittamiseen ja päätin kokeilla kuumaliimapistoolilla. Tämä toimikin jopa yllättävänkin hyvin.

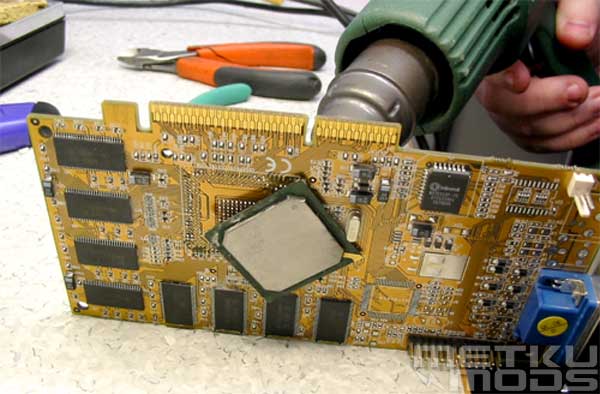

Tipu! .. Tipu! ..

Juotospasta notkistuu korkeassa lämpötilassa ja näytönohjaimen älylutikka sananmukaisesti tipahtaa kyydistä. Nopeaa, helppoa ja siistiä. :)

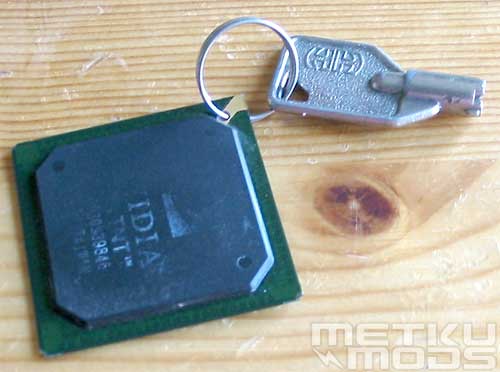

Valmis

Puhdistin piirin alkoholilla ja huomasin melkein kaiken painetun tekstin kadonneen. Jostain muistini sopukoista kaivelen muistikuvan, että olisin joskus kokeillut pinnan hiontaa tällä piirillä... Tein pienen reiän piirin kylkeen käyttäen Dremelin timanttipölyistä terää ja jälleen kaikki sujui ilman ongelmia.

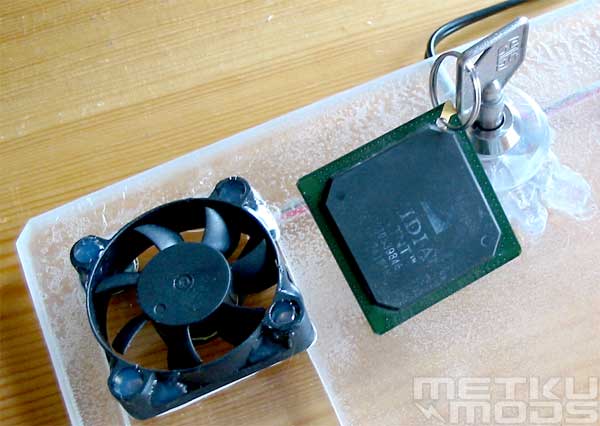

Asennettuna

And behold! Valmis käynnistysavain BreezePadille. Toivottavasti muistat vielä alun kommentit; "Älä ota kaikkea niin vakavasti!" :)

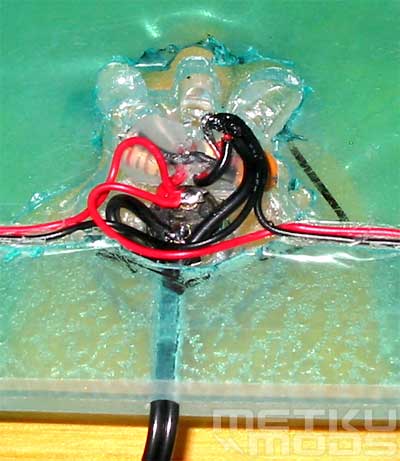

Juotettuna

Ennen loppukuvia halusin näpätä otoksen juotoksista. Tämän jälkeen peitin kaiken suurella määrällä kuumaliimaa. Pahasti vaikuttaa siltä, että alkuaikojen tokaisu "SuperGlue™" on hiljalleen vaihtumassa kuumaliiman suosintaan. :)
