Ohjeet

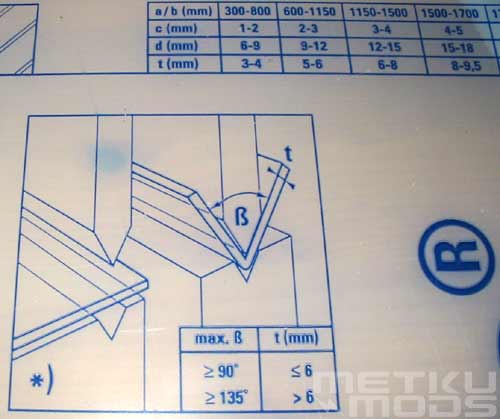

Tarvittavien komponenttien asennusta varten päätin käyttää läpinäkyvää materiaalia. Tähän tarkoitukseen LEXAN on loistava valinta. Se on kyllä läpinäkyvää, mutta tämä ominaisuus ei ole ainoa, joka tekee siitä tähän koteloon ihanteellisen. Parhaana ominaisuutena on mahdollisuus taivuttaa sitä kylmänä! Sitä ei tarvitse lämmittää kuten muita akryylejä, raaka voima riittää. Taita Lexan haluamaasi kulmaan ja hiukan siitä vielä yli ja anna olla hetken paikallaan. Taitos oikenee hieman ajan kanssa, joten kannattaa taittaa hiukan yli halutun kulman. Kaiken kaikkiaan loistavaa ainetta!

Taivutus

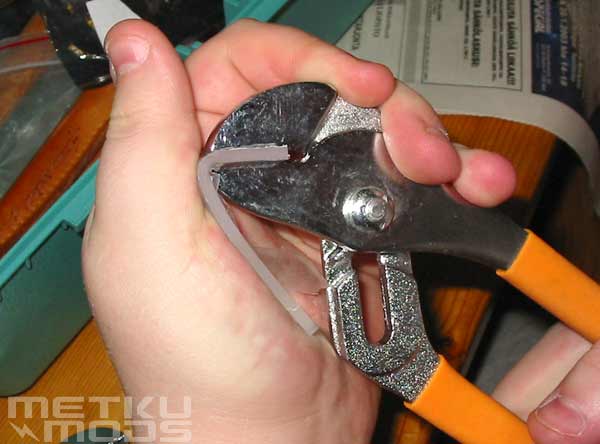

Tässä kuvassa näkyy miten itse tein taittamisen. Voimaa tarvitaan melkoisen paljon, mutta en onnistunut katkaisemaan yhtään palasta vaikka väänsin niitä aina 180 asteen kulmaan.

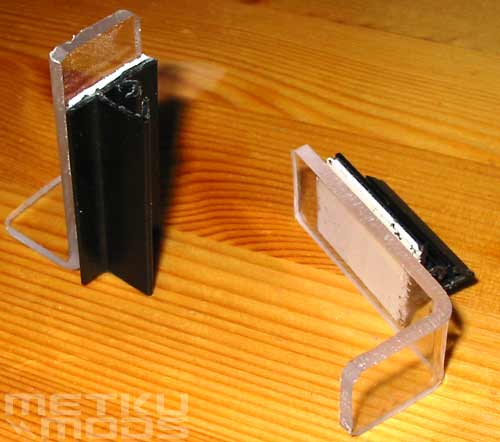

Virtalähteelle

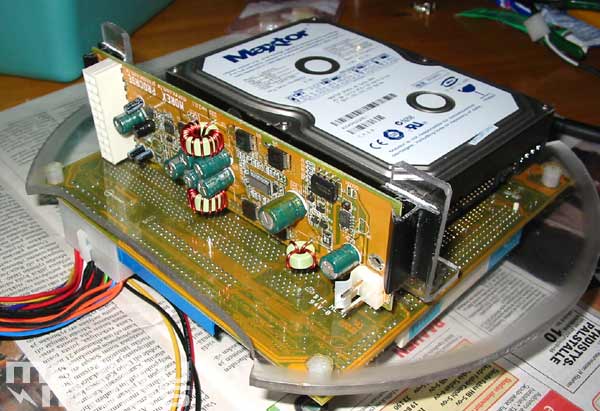

Asennettuna

Virtalähteen lainasin Morexin valmistamasta Epia-kopasta. Se käyttää ulkoista muuntajaa ja näkyvissä oleva piirilevy on DC-DC -muunnin. Alkuperäiseen suunnitelmaani kuului normaali ATX-virtalähde, mutta hylkäsin sen suuremman lämmöntuoton takia. Kokonsa puolesta se olisi sopinut hyvin kovalevyn päälle omaan kehikkoonsa.

Asensin DC-DC -muuntimen mustien liukukiinnikkeiden väliin, jotta voisin irrottaa sen helposti.

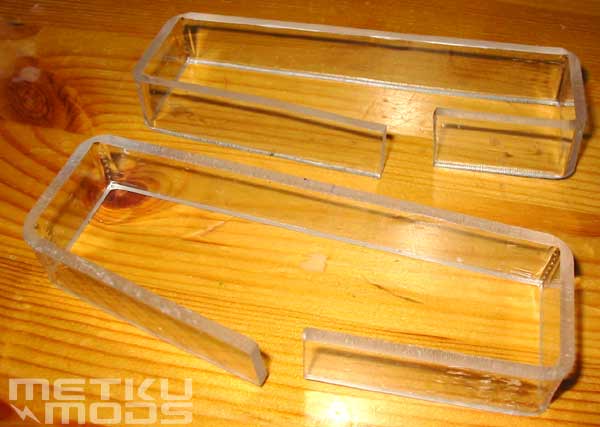

Kovalevylle

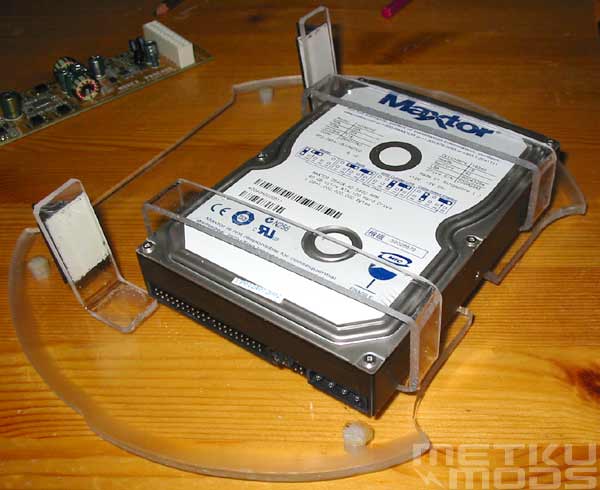

Asennettu

Rakenne, joka mahdollistaa kovalevyn asentamisen helposti ilman mitään työkaluja. Koteloa ei ole suunnitelty käytettäväksi sen liikkuessa, joten kovalevy ei tarvitse mitään hard core -kiinnitystä.

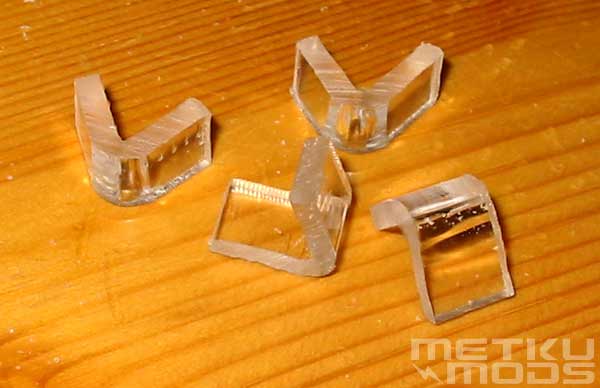

Kiinnitys levylle

Asennettuna

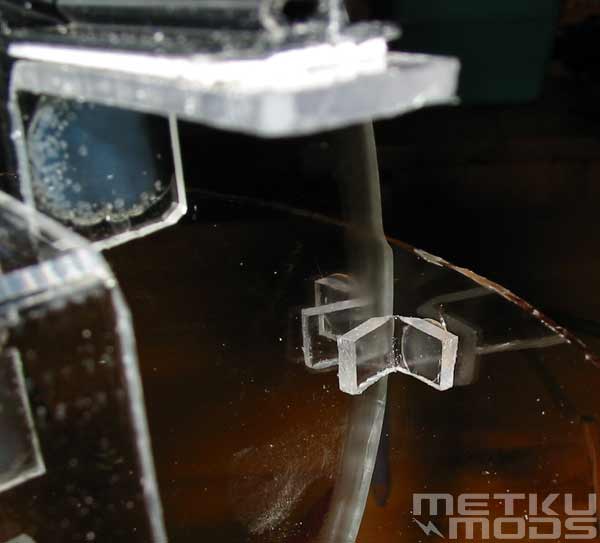

Jälleen ilman työkaluja. Keskilevyn voi liu'uttaa paikoilleen komponentteineen päivineen. Nämä ohjarit auttavat levyn oikean asennon löytämisessä ja ne myös pitävät levyn paikallaan.

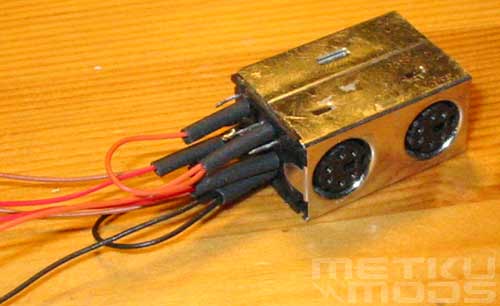

Lisätyt PS2-liittimet

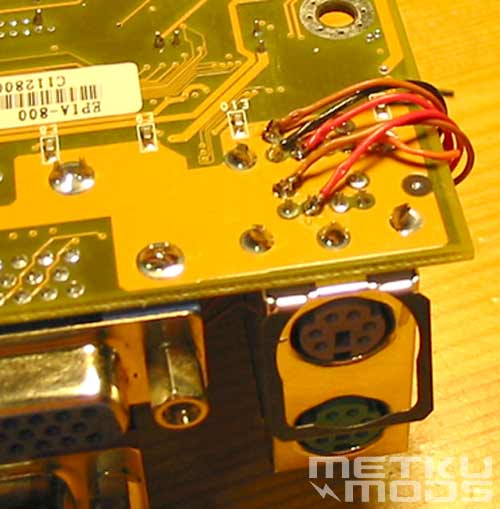

Lisäliittimet juotettuna vanhojen liittimien rinnalle

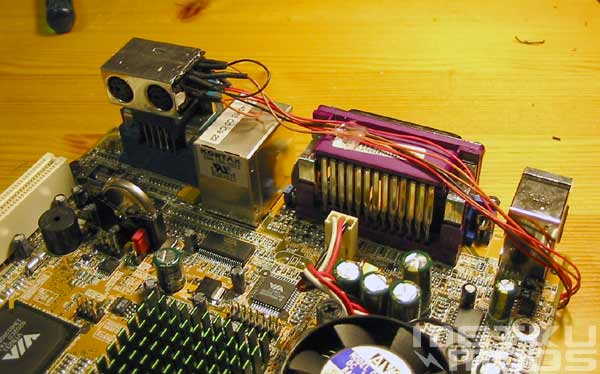

Uusi liitin kohti emolevyn keskustaa

VIA on sijoittanut PS2-liittimet ihan emolevyn nurkkaan, joten se esti näiden liittimen käytön. En halunnut porailla lisäreikiä palloon, joten päätin ottaa toiset PS2-liittimet eräästä Abitin vanhasta emolevystä ja juottaa ne Epia:n liittimien rinnalle. Tämä liittimien uudelleensijoitus mahdollisti normaalien näppäimistö- ja hiiriliittimien käytön.
