Molex-valot

Huomasin tämän näppärän pikkumodin parissa forumissa ja ajattelin kokeilla sitä itsekin. Modi sinällään ei ole vaikea tehdä mutta pienet tilat molex-liittimen sisällä voivat tehdä homman hankalaksi. Otetaanpa homma askel askeleelta kuten tavallisesti.

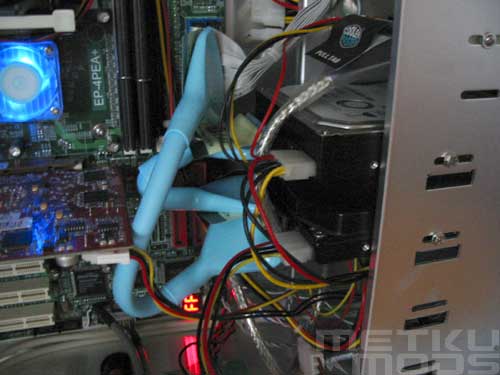

Ei valoja

Tältä siis näyttävät molex-liittimet jotka tulevat virtalähteeltä vakiona. Ei mitään erikoista joten katsotaampa mitä asialle voitaisiin tehdä.

Tarvittavat osat

Ennenkuin aloitat tarvitset muutamia komponentteja. Itse käytin sinisiä ledejä joiden tekniset tiedot ovat luokkaa 3 volttia ja 20 mA. Kirkkaus on luokkaa 2000-3000 mcd ja halkaisija 5 mm. Sarjavastuksena ledille toimii normaali 100 ohmin massavastus. Tämä oli lähin sopiva mikä sattui työkalupakista löytymään. Neulaa tarvitaan molex-liittimen purkamiseen.

Jos mahdollista, kannattaa hankkia viiden voltin ledejä. Tällöin etuvastukselle ei ole tarvetta ja tämä tekee kasaamisen huomattavasti helpommaksi ja nopeammaksi tehdä.

Modifioitu molexi

Molexissa on kolme "seinää" jotka erottavat pinnit toisistaan. Poista seinä joko viiden voltin (punainen johdin) ja maapinnin väliltä tai sitten kahden maapinnin välistä (musta-musta). Kokeilin itse kumpaakin tapaa sijoittaa ledi ja viimeisessä kuvassa ero on nähtävissä. Jouduttaakseni hommaa käytin jyrsintään Dremelin jyrsinpäätä. Homma hoituu myös esimerkiksi sivuleikkureilla tai veitsellä. Vaikka ledi sijoitettaisiin maapinnien väliin on jännite ledille silti muistettava hakea joko viiden tai kahdentoista voltin linjasta.

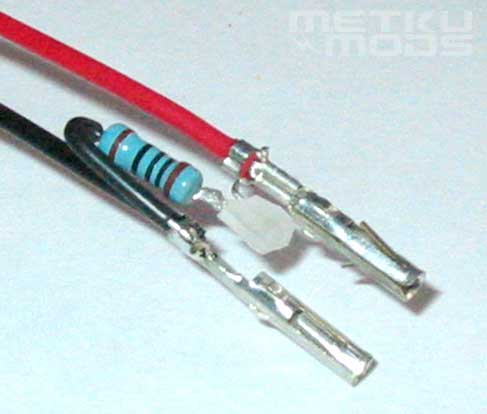

Juotettuna (pahoittelen kuvalaatua)

Valmis asennettavaksi takaisin molexin sisään. Taivuta pinnien kynsiä hiukan ulospäin ja työnnä pinnit sisään. Pinneistä saattaa kuulua pieni napsaus josta tietää, että kynnet lukittuivat pitämään pinnejä paikoillaan. Johdinta hiukan vetämällä voi varmistaa kunnollisen kiinnittymisen. Tämän jälkeen puristin pinnien väliin hiukan kuumaliimaa pitämään ledin paikoillaan ja johtamaan valoa hiukan paremmin.

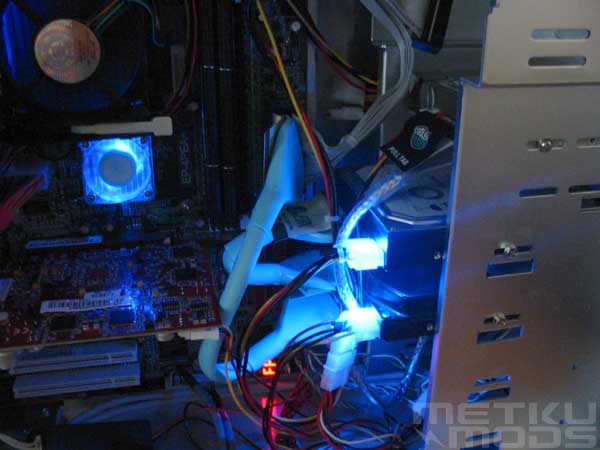

Valmis modi

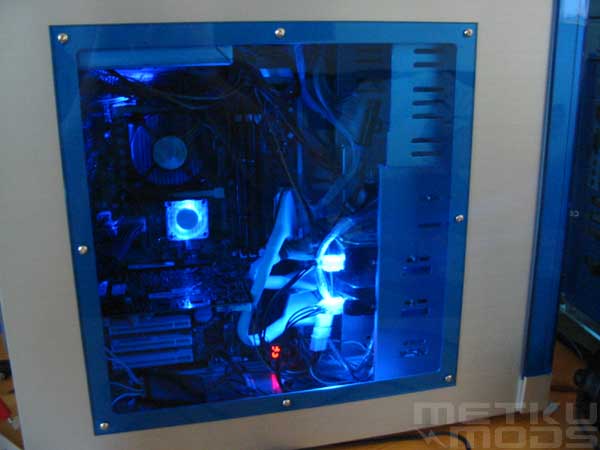

Sivupaneli paikoillaan

Lähikuva (ylemmässä molexissa ledi maapinnien välissä, alemmassa 5 V - gnd)

Eli melkoisen nopsa ja helppo modi tehdä. Voit helposti muuttaa modin ulkonäköä valitsemalla eri väriset ledit. Sijoittamalla monta eriväristä lediä yhden molexin sisään ja vaihtamalla molexin väriä kytkimellä olisi myös mahdollista. Näppärä pieni modi josta tulee luultavasti melkoisen suosittu ja saa nähdä innostuvatko virtalähdevalmistajat rakentamaan tämän modin tuotteisiinsa mukaan jo tehtaalla. :) Onnea modaukseen!

Kysymyksiä, kommentteja? Etusivulle.

09.03.2003 - ©Japala
