SuomeksiOLED Paint - Kosketuspintaa käyttävä piirtelyohjelma
Testattavana oleva moduuli on varustettu kosketuspaneelilla, joten tässä pieni 4DGL:llä tehty piirtelyohjelma, joka käyttää kielen tarjoamia kosketusnäyttöfunktioita. 4DGL sisältää tätä varten funktiot näytön tilan (painettu/vedetty/päästetty) ja X+Y koordinaattien kyselyyn.
Ohjelma on tehty yksinkertaisesti niin, että se vaan hakee X ja Y koordinaatteja kosketuspinnalta ja piirtää täplän siihen kohtaan. Koska näyttöä ei tyhjennetä täplien piirron välissä, jää kuva näytölle ja kuvioita voidaan tehdä. Näytön tyhjentämiseen on alareunassa pieni painike. Koodissa oleva fix_coordinates -funktio on vaan nopeasti kasattu X ja Y -koordinaattien korjausta varten, jotta piirrettävä täplä pysyy koko ajan kynän kärjen kohdalla. Ilman korjausta täplän kohdistuksessa alkaa tulla heittoa reunojen lähestyessä.

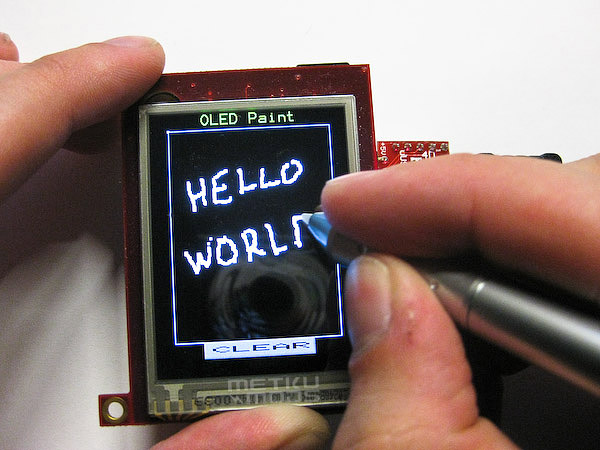

OLED Paint
Alla on video ohjelmasta toiminnassaan:
#platform "uOLED-32024-P1T"
/*************************************************
* MetkuMods - /
*
* Filename: drawing_program_2.4dg
* Created: 2009/06/11
* Author: Aki Korhonen
* Description: Simple drawing program
**************************************************/
#inherit "4DGL_16bitColours.fnc"
var x, y, state;
var x2, y2;
func fix_coordinates()
if(x < 81)
x2 := (((810-x*10)/81) * 20)/10;
x := x + x2;
else
x2 := (((1590-(1590-(x*10-810)))/159) * 30)/10;
x := x - x2;
endif
if(y < 172)
y2 := (((1720-y*10)/172) * 20)/10;
y := y + y2;
else
y2 := (((1480-(1480-(y*10-810)))/148) * 30)/10 - 18;
y := y - y2;
endif
endfunc
func main()
gfx_Cls();
touch_Set(TOUCH_ENABLE);
while(1)
gfx_Set(PEN_SIZE, 1);
gfx_Rectangle(20, 20, 220, 280, BLUE);
gfx_Button(UP, 55, 280, GRAY, BLACK, FONT1, 4, 1, "CLEAR");
txt_MoveCursor(0, 5);
print("OLED Paint");
state := touch_Get(TOUCH_STATUS);
x := touch_Get(TOUCH_GETX);
y := touch_Get(TOUCH_GETY);
fix_coordinates();
if(55 < x && x < 185 && 280 < y && y < 300)
pause(100);
gfx_Set(PEN_SIZE, 0);
gfx_Rectangle(21, 21, 219, 279, BLACK);
else
gfx_Set(PEN_SIZE, 0);
gfx_Circle(x, y, 1, WHITE);
endif
wend
endfunc
