Embryo Zero

Kirjoittaja: Antti Hakala Julkaistu: 16.10.2006 In English Suomeksi

Ylösalaisin

Etulevy v1.0 ei saavuta kovin korkeaa laatua, joten se pitää tehdä kokonaan uudelleen. Tästä lisää myöhemmin, sillä ensin muutamia asioita, jotka vaikuttavat uuden osan suunnitteluun.

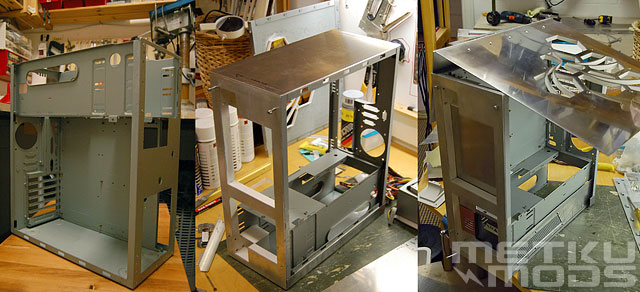

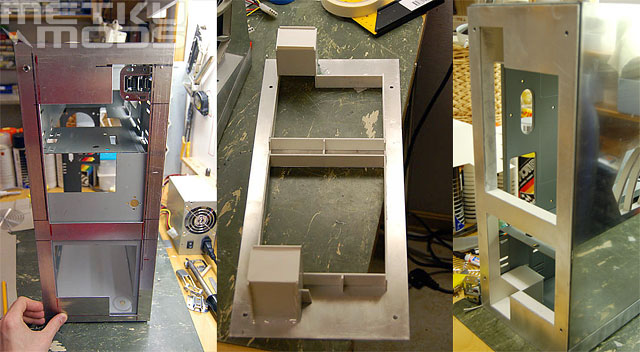

Tein päätöksen kääntää koko kotelon ylösalaisin. (Vertaa ensimmäistä ja viimeistä kuvaa.) Halusin virtalähteelle viileää ilmaa suoraan kotelon ulkopuolelta, joten sijoitan sen pohjalle. Tällainen osien sijoittelu estää myös kuuman ilman nousemisen näytönohjaimesta prosessorille. Leikkasin uuden katon rungolle 4 mm alumiinista, joka näkyy keskimmäisessä kuvassa. Uusi katto on tarpeeksi vahva kannattelemaan koko kylkipellin painon. Kotelon kääntö ylösalaisin on tähän mennessä projektin paras idea, sillä se mahdollistaa hienon avausmekanismin rakentamisen. Viimeisessä kuvassa kotelon alaosaan on kiinnitetty yksinkertaisia osia ulkonäköä parantamaan.

Jalat

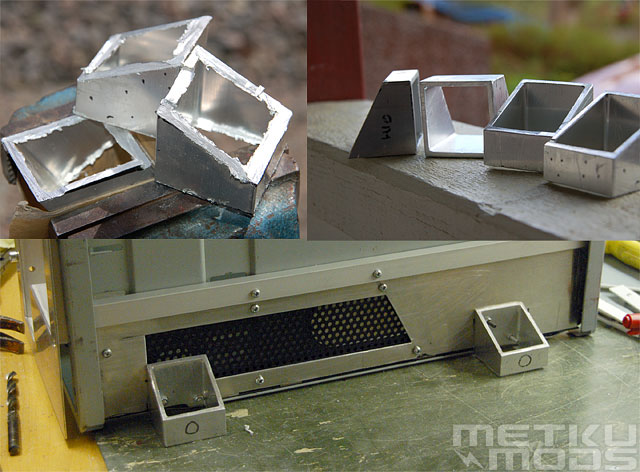

Kotelo tarvitsee jalat pysyäkseen kunnolla pystyssä. 40 x 40 mm neliöputkialumiini on helppo tapa aloittaa niiden teko. Ensimmäisessä kuvassa alumiinipalikat kulmahiomakoneen jäljiltä ja seuraavassa hiottuina. Kiinnitys runkoon yksinkertaisesti ruuveilla.

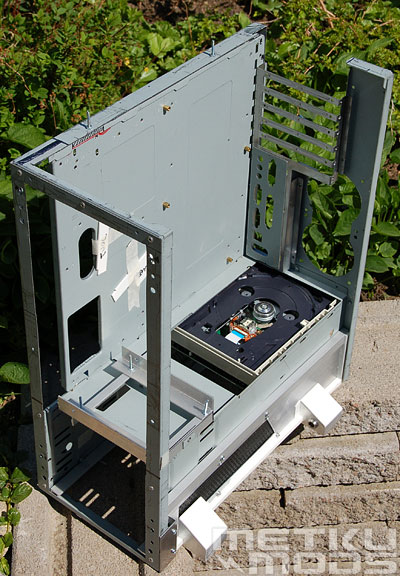

Hieman polystyrolia pintaan ja jalat ovat valmiit. CD-asemalle löytyy myös erikoinen paikka, jossa levykelkka aukeaa koneen takapuolelle. Tämä ei ehkä vaikuta kovin kätevältä sijoitukselta, vaikka käytänkin levyjä todella harvoin. Ulkonäön eteen on tehtävä uhrauksia ja tässä kohdassa se kannattaa. Kovalevyteline on tehty perinteisestä L-alumiiniprofiilista ruuveilla kasaten. Viileä ilma otetaan kotelon sisälle kovalevyn alka olevasta aukosta.
