SuomeksiViimeistelyä

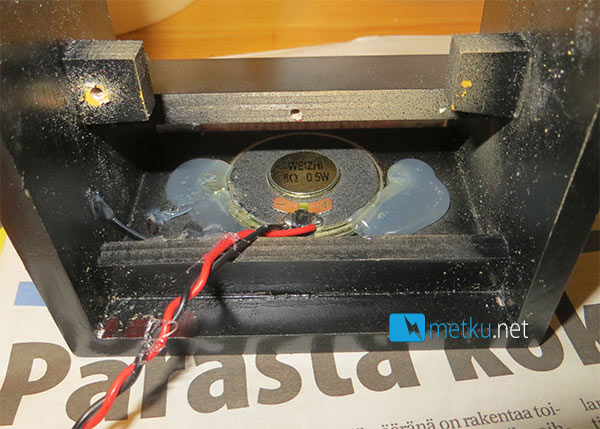

Kaiutin on SP:n varmasti yksi heikoimmista lenkeistä. Koneen mukana tullut kaiutin nakattiin roskikseen ja tilalle asennettiin jotain hiukan tykimpää. Kuumaliimaa reunoihin ja jälleen on yksi este projektin valmistumiselle ohitettu.

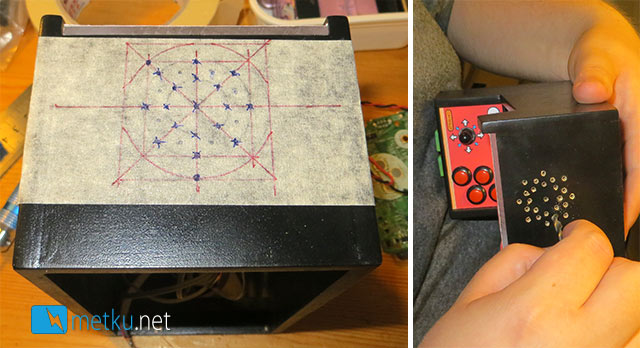

Jotta ääni kuuluisi myös kotelon ulkopuolelle, piirtelin kotelon kattoon kuvion reikiä varten. Kaiutin on siis liimattu suoraan näiden reikien alle. Alkujaan suunnittelin maalaavani reikien reunat mustaksi mutta puun väri toikin mukavasti kontrastia ulkonäköön, joten jätin ne sellaisiksi kuin olivat.

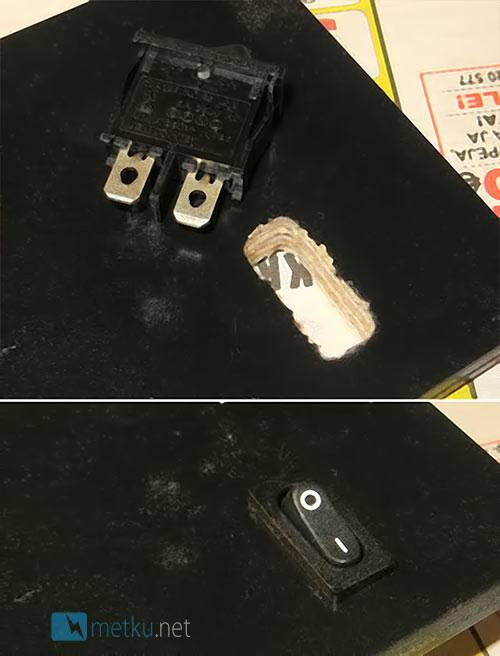

Virtakytkimen virkaa hoitaa laatikosta käsiin sattunut on/off -kytkin.

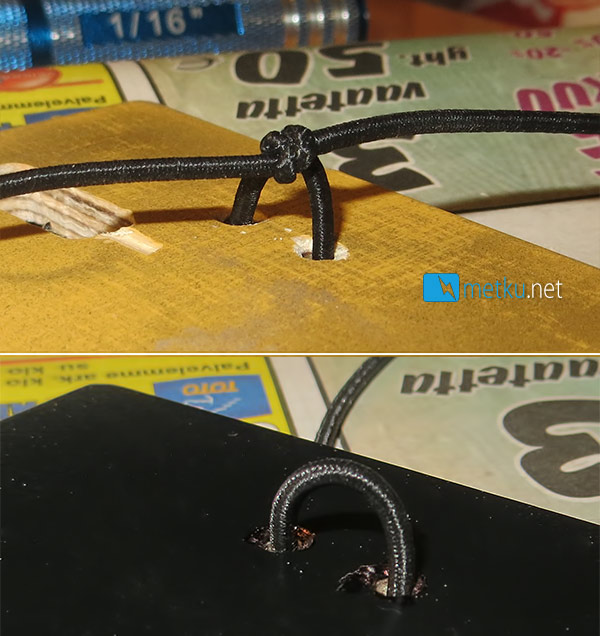

Kabinetin takaseinä pysyy paikoillaan kitkan avulla. En halunnut ruuvata tai liimata takakanteen mitään nuppeja tai vastaavaa, joten päädyin poraamaan sinne kaksi reikää vieretysten. Näiden välille solmin pätkän kuminauhaa, josta on helppo nykäistä kotelo auki.

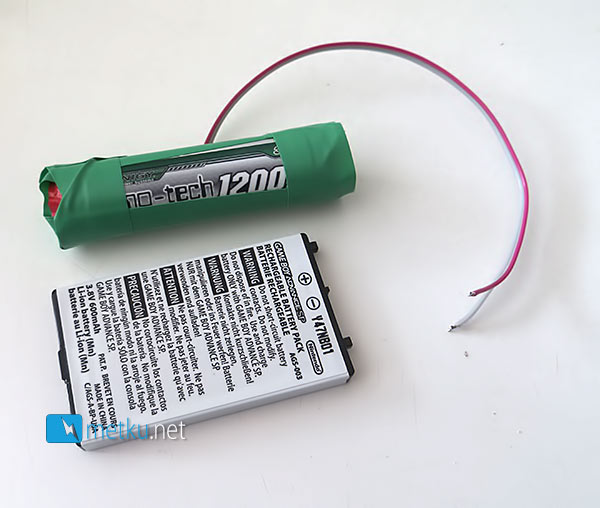

SP:n latausmekanismi on mielestäni varsin idioottimainen. Pelikone ei pysty lataamaan itseään samalla, kun sillä pelataan. Eli joko lataat tai pelaat, et molempia yhtä aikaa. Koetin etsiä sopivia juotospisteitä minkä avulla olisin voinut tilanteen ohittaa mutta valitettavasti sellaisia ei löytynyt. Päätinkin loppujaan vain korvata laitteen mukana tulleen akun kapasiteetiltaan suuremmalla. Alkuperäinen akku oli 1S:n kokoinen Li-ion ja uusi on samanmoinen mutta se pitää sisällään tuplasti enemmän ytyä.

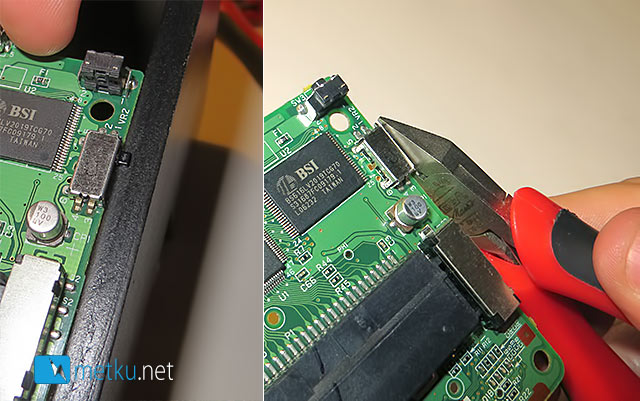

Halusin tehdä kabinetista niin pienen kuin mahdollista. Mittasin suunnitteluvaiheessa laitteen emolevyn ja tästä tuli kotelon sisämitta. Kaikki emolevyn dimensioiden ulkopuolinen meni poistoon, kuten tämä ääennvoimakkuudensäädin. Ei muuta kuin asetus täysille ja sivuleikkurella nips naps.

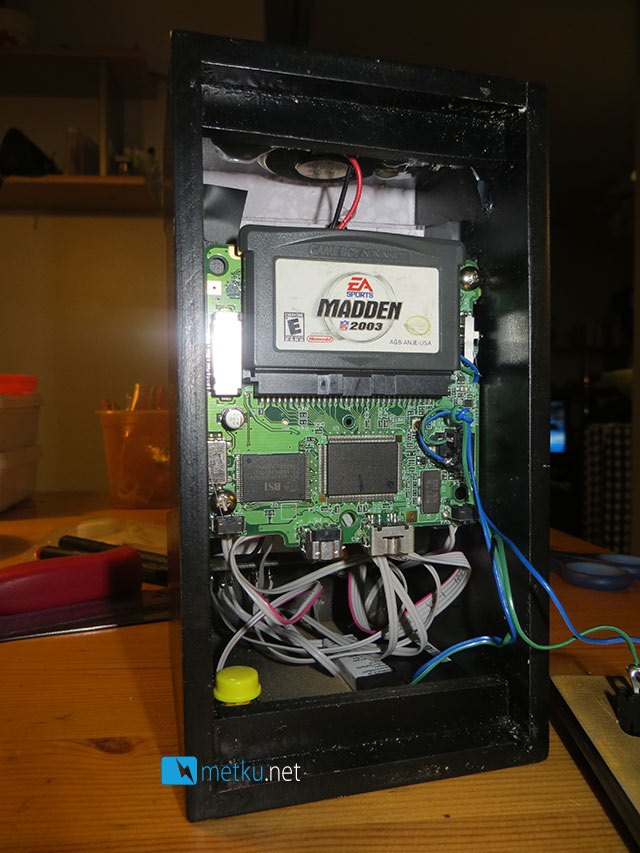

Kaikki liitettynä, kasattuna ja testattuna. Pelikasetin voi vaihtaa ja laturin voi kytkeä kuten SP:ssä.

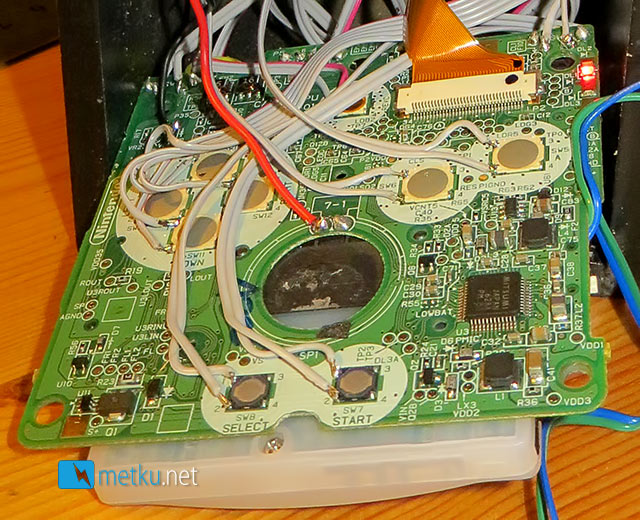

Ja tässä vielä kuva miten painikkeet ja joystick on juoteltu kiinni emolevylle. Ei mitään erikoista, hiukan selvittelyä yleismittarin avustuksella.
