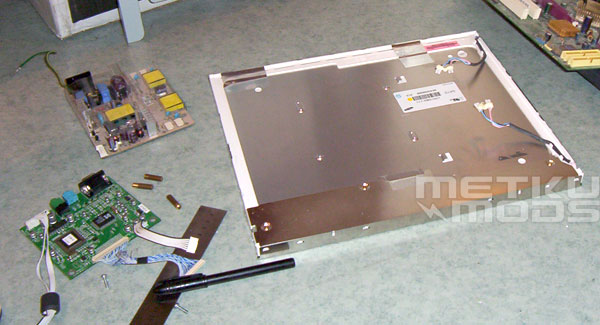

Näyttöpaneeli keskellä, näytön elektroniikat vasemmalla, emolevy oikealla
Aloitin purkamalla 17" TFT-paneelini. Se oli melko tyypillinen proseduuri, muovikuoret olivat kiinni klipseillä, joita tarvitsi varovasti meisselillä taivuttaa, sen jälkeen vain metallirunko ja ruuveja.
Suunnittelua

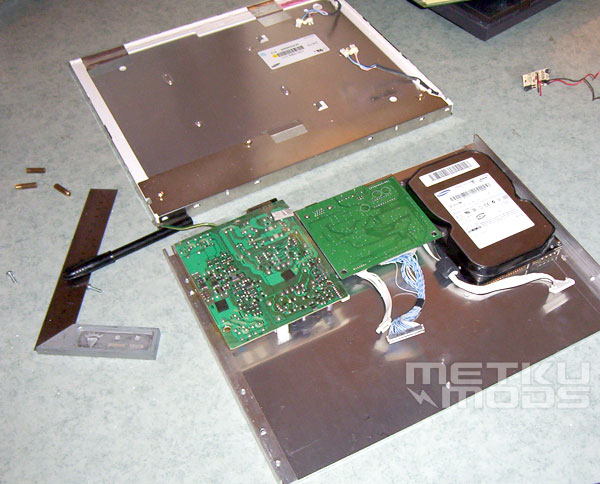

Koko kotelo tulee alumiinista, ja tässä onkin ensimmäinen levy. Kaikki osat paitsi näyttö kiinnitetään tähän levyyn. Kuvassa levylle aseteltuna kovalevy, sekä näytön elektroniikat. Tilaa olisi vielä slim -DVD-asemalle, mutta minulla on käytössäni hyvä ulkoinen DVD/RW-asema, joten en katsonut tarpeelliseksi laittaa koneeseen sisäistä asemaa. Ehkä myöhemmin, jos tarvetta tulee.
Takaa

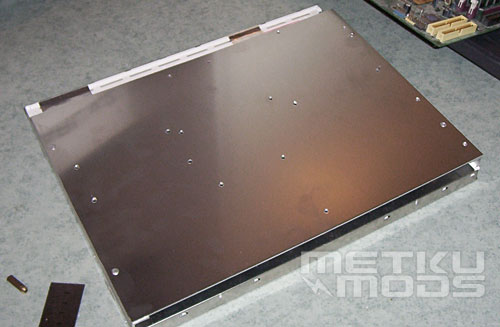

Seuraavaksi levy osineen käännetään näytön päälle siten, että kovalevy ja näytön elektroniikat jäävät paneelin ja levyn väliin.
Toivottavasti kaikki mahtuu.

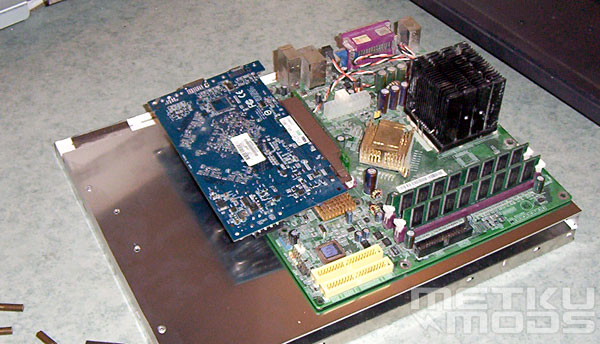

Tälle puolelle kiinnitetään sitten emolevy. Näytönohjain tietysti kiinnitetään kulma-riserin avulla.
Sivupanelit

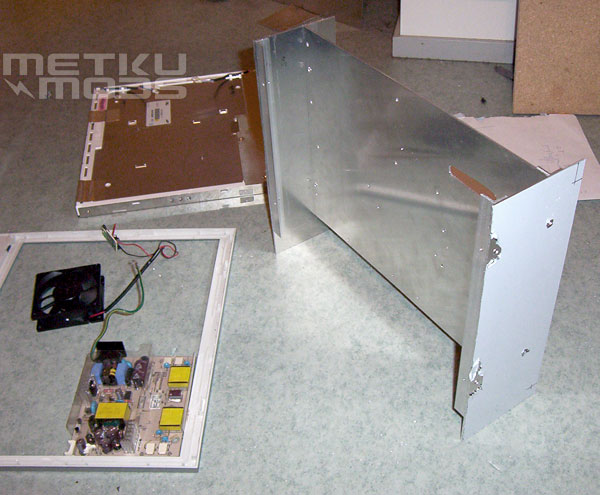

Jotta kaikki pysyisi kasassa, tarvitaan tietysti sivuseinät. Koska kovalevy on eri puolella runkolevyä kuin emo, laitetaan levyyn reikä IDE-kaapelille. TFT-paneeli kiinnitetään sivuseiniin reunoistaan.
Kaiuttimet

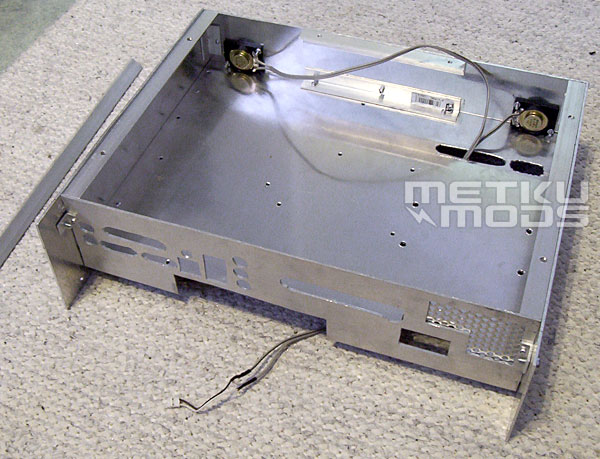

Aioin lisätä näytön omat kaiuttimet koteloon, mutta ne ovat melko huonot, enkä kuitenkaan käyttäisi niitä. Tein kaiuttimien kiinnitysrei´istä isommat ja muutin ne kotelon kuuman ilman poistoaukoiksi.
Liimausta

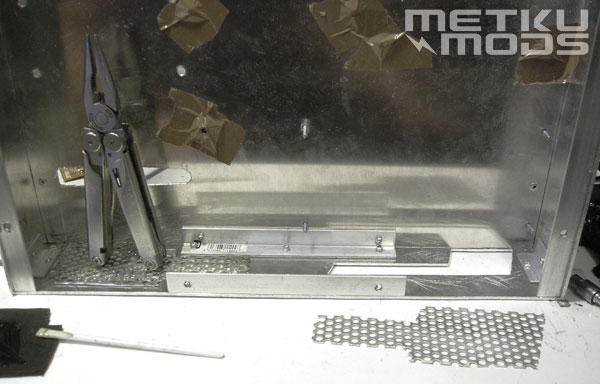

Käytin projekteista ylijäänyttä alumiiniverkkoa reikien suojaamiseksi. Liimasin verkot epoksilla käyttäen Leathermania painona.
