Project: HybRed

Kirjoittaja: Ville 'Willek' Kyrö
Julkaistu: 12.09.2006
Vaikeusaste: 1 Dremel - Helppo ; 5 Dremels - Vaikea
Tarvittava aika: 150 hours
Hinta: 100-150 euroa
In English In English
Suomeksi Suomeksi

Virtalähde

Päätin jo suunnitteluvaiheessa jättää virtalähteen ulos koneesta. Tällä on tietysti omat hyvät ja huonot puolensa. LANittajan näkökulmasta ulkoinen virtalähde on hyvä asia. Virtalähteen voi heittää reppuun muiden kamojen, kuten näppiksen ja kaapeleiden kanssa. Keventääpähän koneen kantoa. Virtalähteen integroiminen koneeseen olisi sitäpaitsi tehnyt koneesta paljon massiivisemman, ja pilannut koko hienon "PC näytössä" -idean. Virtalähteen ulkoistamisessa on sitäpaitsi toinenkin hyvä puoli: Ulkopuolella virtalähde vetää sisäänsä huoneenlämpöistä ilmaa sen sijaan että se vetäisi sisäänsä kuumaa ilmaa koneesta. Tällä tavalla virtalähteen tuuletin pysyy kokoajan hiljaisena, minimikierrosluvullaan. Ei suuria kierroslukuja, ei melua.

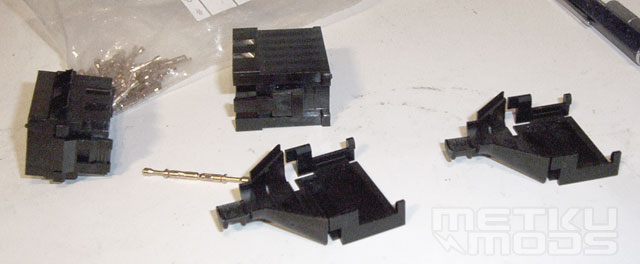

Liitin

Tämä 24-pinninen liitin on ainoa liitin koneen ja virtalähteen välillä. Juuri sopivasti 20-pin atx-johdolle ja 5 v ja 12 v -linjoille. Käytin paksua kaiutinjohdinta 5 v ja 12 v -linjoille, jotta jännitehäviöstä ei tulisi ongelmia.

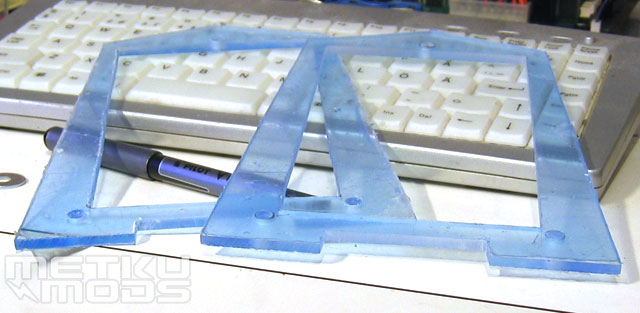

Leikkelin vähän lisää pleksiä, tällä kertaa virtalähteelle.

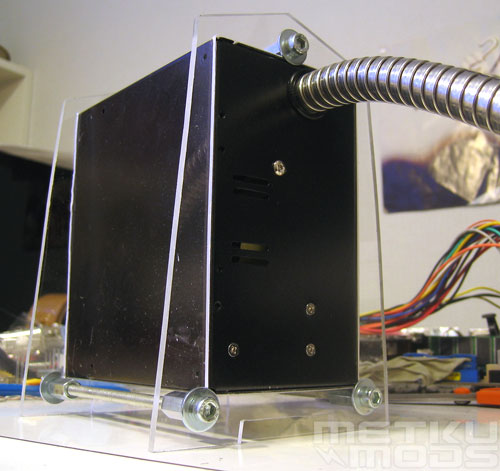

Maalasin virtalähteen samalla metallimustalla kuin jalan. Metalliletkun, jonka sisällä johdotukset kulkevat, löysin paikallisesta metalliromun kierrättämöstä/myymälästä. Se on samanlaista kuin suihkuletku, mutta paksumpaa.

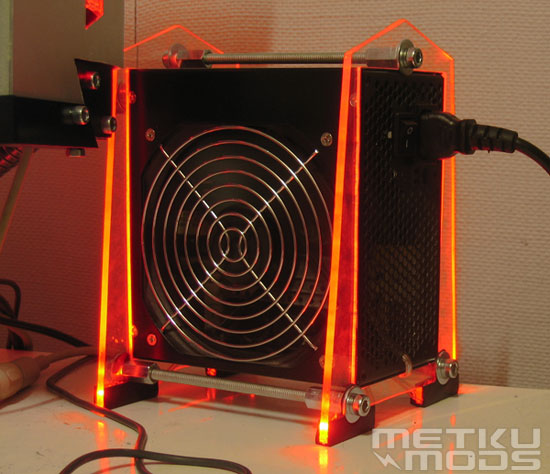

Lisäsin toki ledit, ja kumilistat niiden peittämiseksi.
