Virtalähde

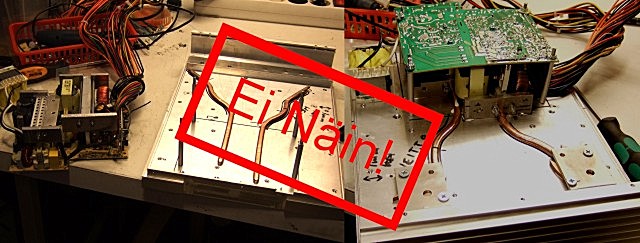

Virtalähde olikin sitten kytevä katastrofi. Minulla oli koneessa 400W Fortron, joka ei oikeen sopinut tähän projektiin. Fortronin Jäähdytyssiilit olivat pienet, ja niihin oli vaikea saada kontakti putkilla.

Tähän sitten päädyin. Ei kovin kaunis ratkaisu. Vaikka piirilevy onkin vääntynyt, virtalähde toimi vielä ihan ok.

Kiintolevy

Alkuperäisessä suunnitelmassa oli kiintolevyllä vaimennuskotelo, mutta se ei sitten mahtunutkaan, joten tein mitä pystyin. Kiintolevy on kiinnitetty kumirenkailla resonanssin vähentämiseksi.

Tältä kotelo näytti alkuperäisessä suunnitelmassa. Koneessa kuitenkin esiintyi satunnaista kaatuilua, vaikka kaikki komponentit olivat normaaleissa lämmöissä. Tässä vaiheessa en vielä tiennyt mikä kaatumisen aiheutti. Ajattelin, että se voisi johtua prosessorin tai näytönohjaimen jännitereguloinnin ylikuumenemiseta, joten päätin muuttaa kotelon ulkoasua aika rajusti ilmastoinnin parantamiseeksi. (Kaatuilusta lisää pohdintaa lopussa)
