Runko

Runko

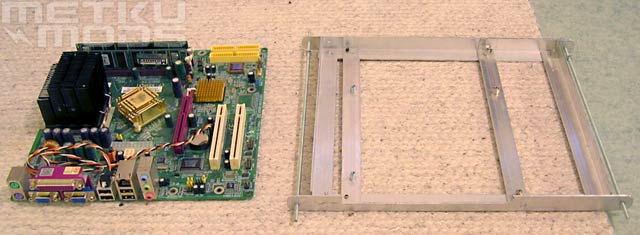

Rungon tekemiseen käytin 2 mm paksua 20 mm x 20 mm L-muotoista alumiiniprofiilia. Tässä kuvassa emolevyn kehikko. Koska alumiini on hyvin pehmeää, käytin ruuveja vain sellaisissa kohdissa joitten pitää olla avattavia. Kaikki muut kiinnitykset hoidin pop-niiteillä.

Rakentuu...

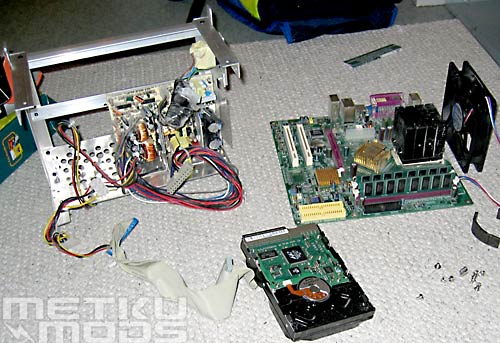

Virtalähde kiinnitettynä runkoon. Osia ympärillä.

Komponetit asennettuina

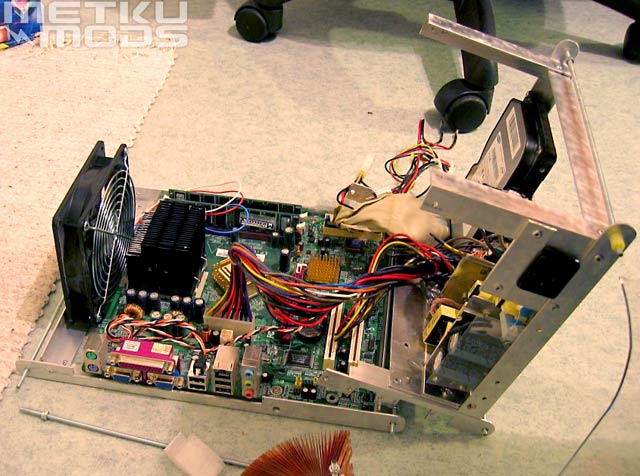

Kaikki osat (paitsi näytönohjain) kiinnitettynä avoinna olevaan runkoon.

Suljettuna

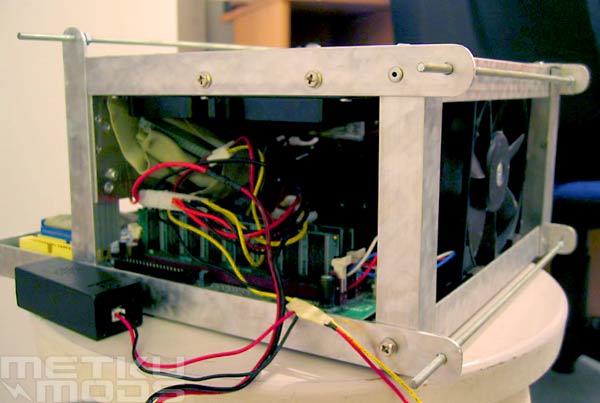

Runko suljettuna. Uv-katodien invertteri vasemmalla, Papstin hiljaisin 120mm tuuletin pohjassa (oikealla). Tuuletin on kiinnitetty pohjaan kumipalasilla, jotka estävät resonointimelun rungon kanssa.
