Project Spire

Kirjoittaja: Ville 'Willek' Kyrö Julkaistu: 16.10.2005 Kulut: ~200 euroa In English Suomeksi

Ulkokuori

Suunnitelmat

Suunnitelmat

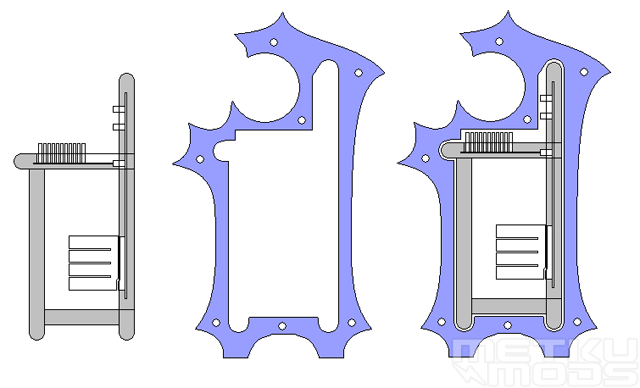

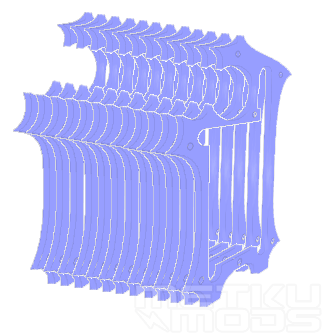

Vähän paint-suunnittelua :) Tarkoitus olisi siis laittaa pleksit kierretankoja ja holkkeja hyväksikäyttäen "ritiläksi", jonka sisään koneen runko tulee.

Plexi-levyt

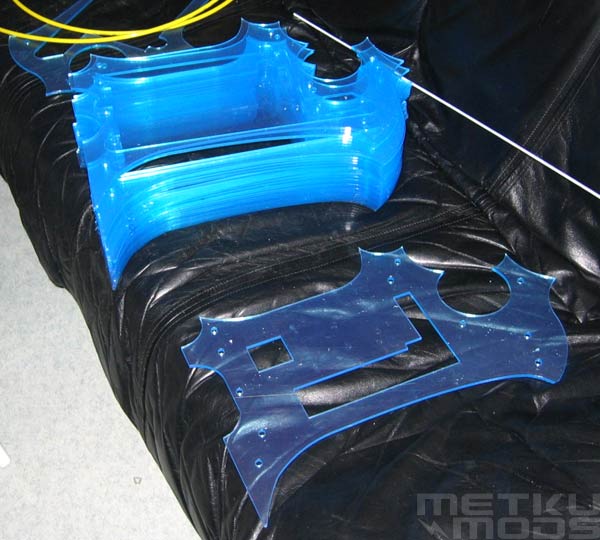

Vihdoinkin, pleksit. Tässä ne ovat vielä sinisissä suojamuoveissaan. Pleksit on laserleikattu Tampere Liikeacryl Oy:n toimesta. Paint-suunnitelmista piirsin Autocadilla tarkat piirrustukset, jotka sitten vein liikeacryyliin. He naputtivat valmiit suunnitelmani koneeseen, joka sitten leikkasi pleksien muodot. Ei ihan halpaa lystiä, mutta taatusti muodoltaan identtisiä ja hienon leikkauspinnan omaavia pleksisiivuja. :)

Putken leikkuuta

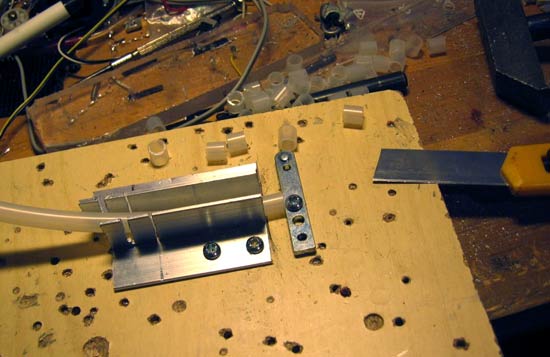

Pleksien väliin tarvittavia holkkeja ei sitten löytynyt kirveelläkään mistään valmiina, joten nekin piti tehdä itse. Tähän tarkoitukseen sopii hyvin esim. kova nailonletku. Jotta holkeista tulisi helposti ja tarkasti samankokoiset, piti niille rakentaa kuvassa näkyvä leikkausalusta. Jos jokaisen palan olisi mitannut ja leikannut erikseen olisi siinä mennyt tunti jos toinenkin. :)

Kokeilua

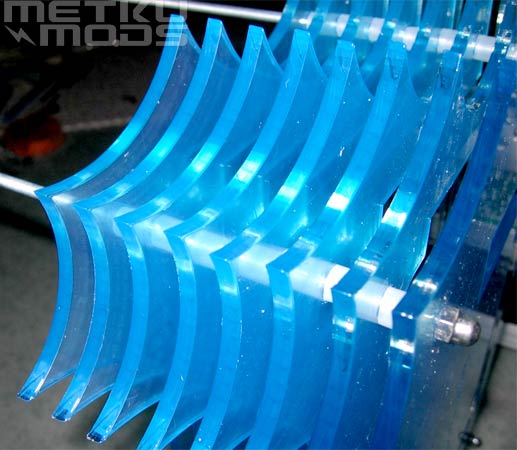

Leikatut holkit näkyvät tässä kuvassa varsin hyvin. Varsin halpa ja helppo ratkaisu plexi-levyjen erillään pitoon tasaisin välein.

Getting there...

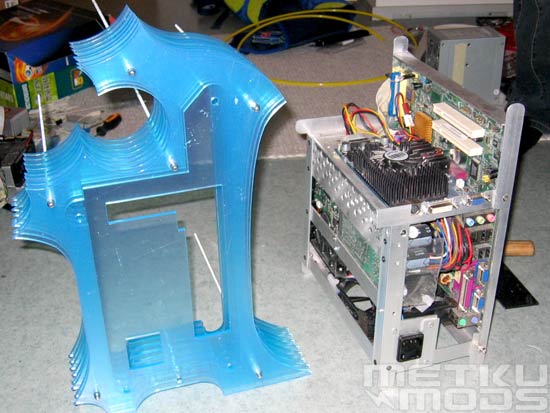

Vähän sommittelua. Ulkomuoto alkaa jo näkyä.
