Aluminum Spire Alumiininen koteloprojekti nipulla uniikkeja ratkaisuja.

Kirjoittaja: Ville 'Willek' Kyrö Julkaistu: 17.02.2006 In English Suomeksi

Virtalähde

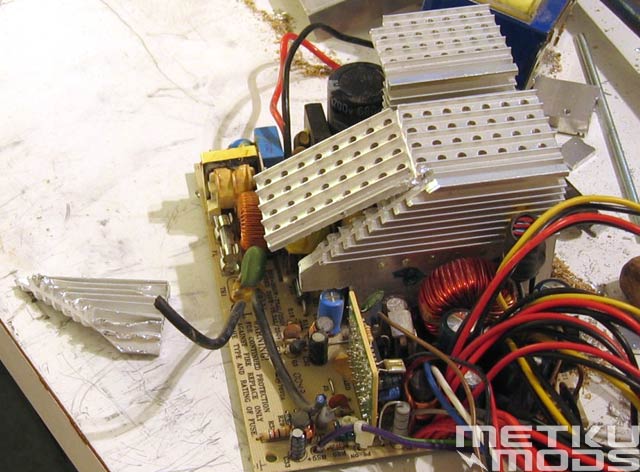

Virtalähde

Virtalähde ei sopinut sellaisenaan kotelon sisään vaan vaati hiukan hellää suostuttelua. Poistin varovaisesti palan virtalähteen jäähdytyssiilestä rautasahaa käyttäen ja taitoin jäljelle jäävää osaa hiukan parempaan kulmaan.

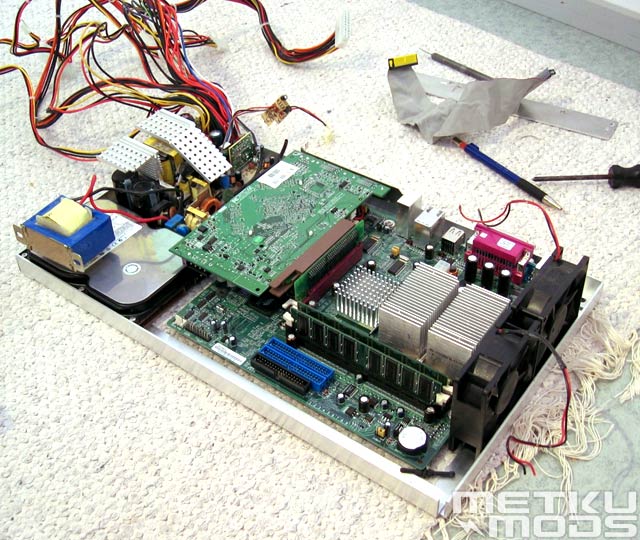

Rungon sovittelua

Uusissa virtalähteissä on varsin yleisesti iso käämimötikkä. Kysyin elektroniikkaa harrastavalta kaveriltani mikä sen käyttötarkoitus on. Hänen mukaansa sen tarkoitus on suojata sähköverkkoa virtalähteen vetämältä virtapiikiltä käynnistyksessä. Aluksi suunnittelin, että en ottasi virtakuristinta pois, ja sijoittasin sen kovalevyn viereen. Asiaa hiukan harkittuani päätin jättää virtakuristimen pois sen mahdollisesti aiheuttaman magneettikentän haittavaikutuksien pelossa kiintolevylle. Ei minua sähkölasku kiinnosta, koska opiskelijaboksissa sähkömaksu kuuluu vuokraan. :)

Näytönohjaimen jäähdyttelyä

Jäähysiili

Myös näytönohjaimelle (GF 6600 GT) tarvitsi keksiä oma jäähdytysratkaisu koska AGP- riserin kanssa GPU-siili jää emon ja näytönohjainkortin väliin, eikä siten saa tarpeeksi ilmaa. Tietysti vakiocooleri on myös ärsyttävän äänekäs, ja siksikin siitä pitää päästä eroon. Ostin rautaromukaupasta jöötin 10 mm paksuista kuparilevyä siiliä varten.

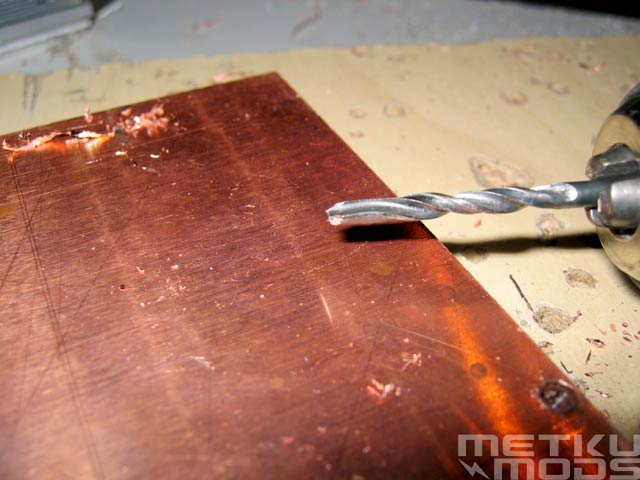

Kuparin käsittely ei ollutkaan ihan yhtä helppoa kuin alumiinin. Kuparilevyn poikkisahaamiseen rautasahalla kului lähes puoli tuntia. Myös poranterillä oli ongelmia kuparin kanssa. Kun porasin levyä akkuporalla, terä hirtti kiinni, osa terästä suoristui ja osa katkesi kuparin sisään.

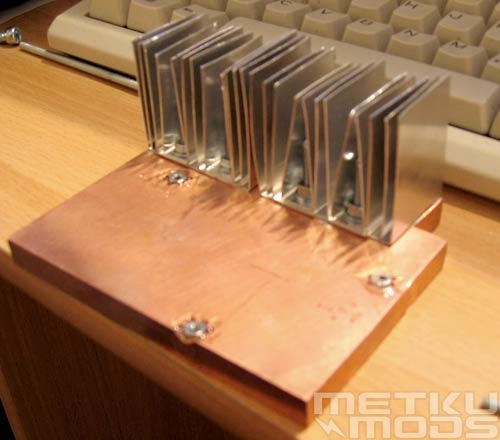

Fins installed

Käytin 0,5 mm paksua alumiinilevyä siilin "piikeiksi". Kiinnityspulttien mutterit piti liimata kupariin epoxilla, koska siilin kiinnitys olisi muuten ollut erittäin ongelmallista.

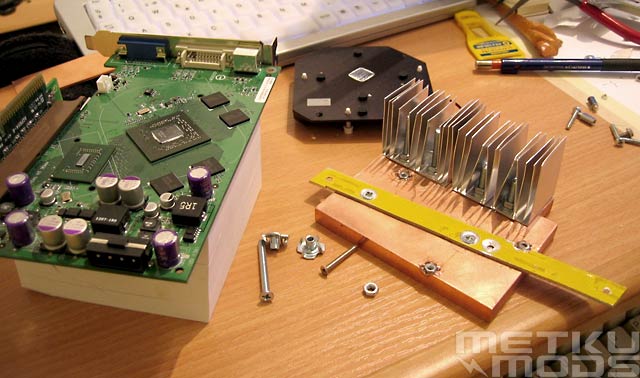

Mounting

Ongelmista huolimatta siilin teko onnistui, mutta siitä tuli liian painava näytöohjaimen kannateltavaksi. Ratkaisin ongelman kiinnittämällä siiliin siivun alumiinilevyä, josta siili pultataan emon ruuvinreikien läpi koneen runkoon. Tämän takia siili pitää kiinnittää emolevyyn ennen näytönohjainta. Nyt kun siili on emon ja näytönohjaimen välissä, olisi sen kiinnittäminen näytönohjaimeen mahdotonta ilman valmiiksi liimattuja pultteja.
