Aluminum Spire Alumiininen koteloprojekti nipulla uniikkeja ratkaisuja.

Kirjoittaja: Ville 'Willek' Kyrö Julkaistu: 17.02.2006 In English Suomeksi

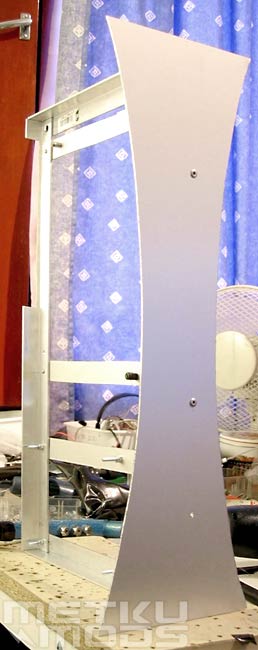

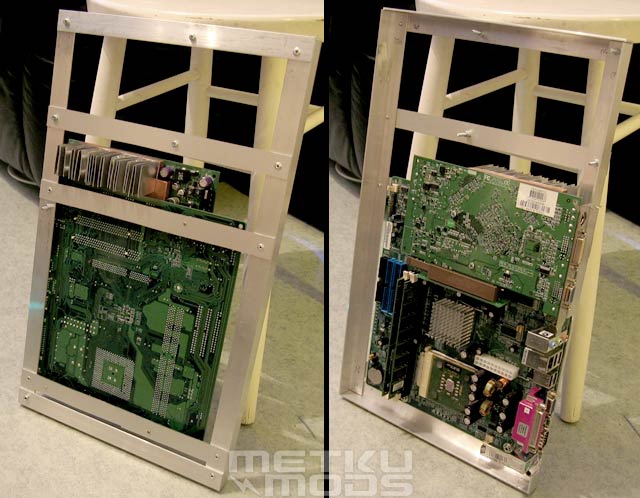

Runko

Rungon rakennusta

Runkoon valitsin tuttua alumiinista L-profiilia. Popniitit näkyvät vielä rumasti etulevyssä, mutta ne jäävät vielä piiloon. Siitä lisää artikkelin lopussa.

Jäähysiili asennettuna

Tässä siili on kiinni emolevyssä ilman näytönohjainta. Tuulettimille merkatut reiät näkyvät pohjalevyssä vasemmalla.

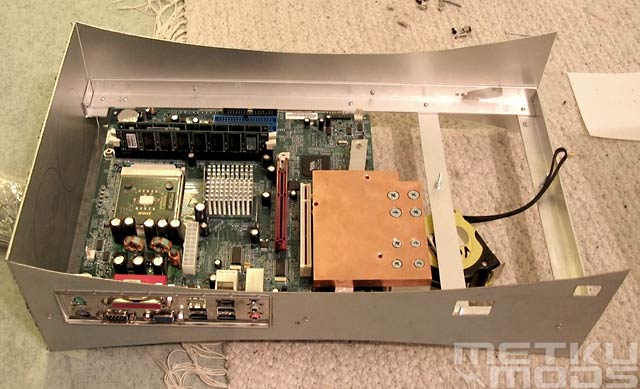

Asennettuna

Näyönohjain asennettuna. Siilin siivekkeet tulevat suunnitellusti vähän ulos rungosta.

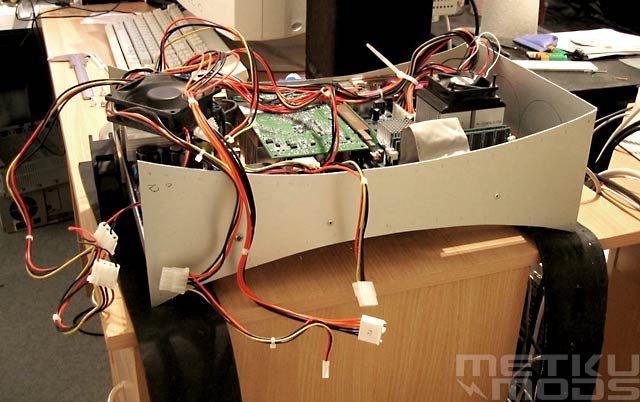

Testausta

Testausta jossa varmistin jotta näytönohjain vielä toimii kaikkien näiden toimenpiteiden jälkeen. ;)

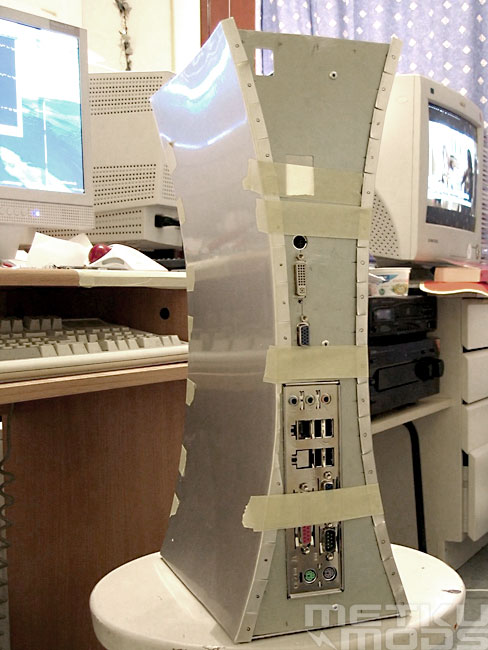

Seinät

Tällä kertaa niin kotelon runko kuin myös kotelon pinta tulee alumiinista. Tarvittavat alumiinlevyt (kuin myös kuparin) ostin Rautasoini oy:ltä, jossa levyä myydään kilohinnoilla. Kotelon seiniä varten ostin 0,5 mm alumiinilevyä, jota ei saanut leikattuna vaan jouduin ostamaan 1 m x 2 m palasen, joka kuitenkin maksoi vain 7 euroa. Levyn reunat on leikattu kapeammiksi siivuiksi jotta taivutus onnistuu paremmin. Etu- ja takalevyt on tehty 1,5 mm alumiinista, joka on leikattu tavallisella kuviosahalla.

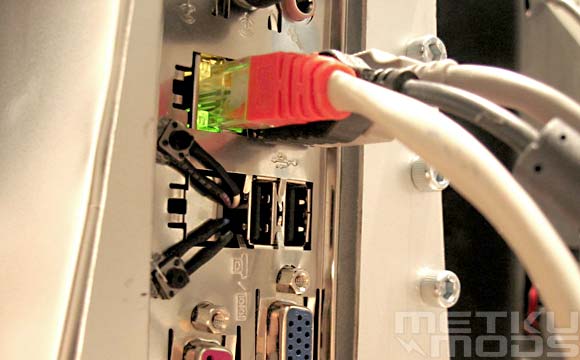

Virtaset ja Reset

Poweri ja reset

Virta-, ja resetnapit piilotin takapuolelle, liittimien viereen, etulevyä rumentamasta. Kone on muutenkin päällä 24/7 joten sijoittelussa otettiin huomioon vain esteettiset lähtökohdat.

Sivut:   1 2 3 4
