Layout
Albatron K8X800 Pro II

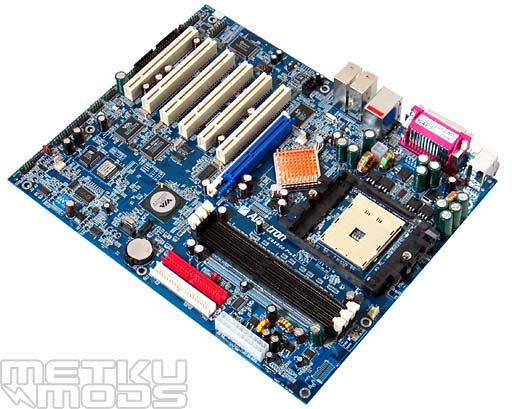

Albatron K8X800 Pro II on yksi niistä emolevyistä, jonka voisi pistää raameihin ja ripustaa seinälle (hyvässä mielessä). Näyttää kovasti siltä, että jos emolevyssä on sininen piirilevy, se näyttää pakostakin hyvälle. Asia, joka tuli mieleeni ihmetellessäni sinisten emolevyjen runsasta tarjontaa markkinoilla. Verrattuna Albatron PX865PE Pro II -emolevyyn, K8X800 Pro II:sta tuntuu uupuvan jotain ja se jokin on luultavasti värilliset muistislotit sekä prosessorituulettimen kiinnityskehikko. Itseasiassa emolevyn ulkoinen näyttävyys ei ole niitä emolevyn kaikkein tärkeimpiä ominaisuuksia, mutta tietylle ryhmälle modaajia ja muita omituisia ihmisiä näilläkin asioilla on merkitystä. Kun ollaan tarkkoja niin saattaa hyvinkin olla, että joku päivä markkinoilla on monivärisiä emolevyjä. Voit jopa tehdä sellasien itse maalilla ja vaurioittaa emolevyä monilla tavoilla, joista esteettinen ei ole se kaikista ongelmallisin.
AGP & DIMM slotit

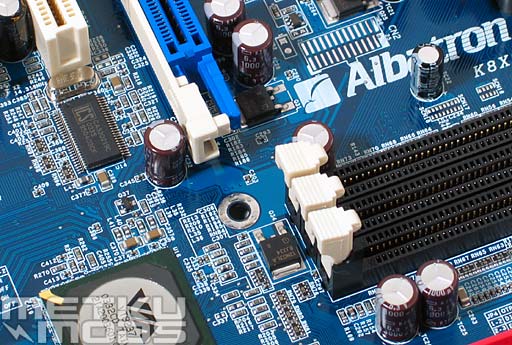

Sitten on aika tarkistaa onko emolevyn komponenttien sijoitelussa ongelmia, ja onhan siinä. Kuuden PCI-paikan ja AGP-paikan sijoittaminen samalle emolevylle tuottaa ongelman siinä vaiheessa, kun muistipaikkojen sijoittelua ruvetaan katsomaan. Erittäin suurella todennäköisyydellä AGP-paikka on liian lähellä muistislotteja ja jos AGP-paikkaan on asennettu näytönohjain niin muistien asentaminen on käytännössä mahdotonta. Yksi vaihtoehto on laittaa emolle vain viisi PCI-paikkaa, mutta olen yön hiljaisina tunteina ajatellut itsekseni olisiko mahdollista sijoittaa AGP-paikka toiseksi slotiksi ensimmäisen sijaan. Luultavasti ei, sillä signaalilinjat pidentyisivät melkoisesti ja se aiheuttaisi mitä luultavimmin lisäongelmia.
AGP-paikan lukitusmekanismin välittömässä läheisyydessä on myös yks kondensaattori, joka estää mekanismin sulavan käytön. Kohtuullisen ärsyttävä ongelma.
Liittimet

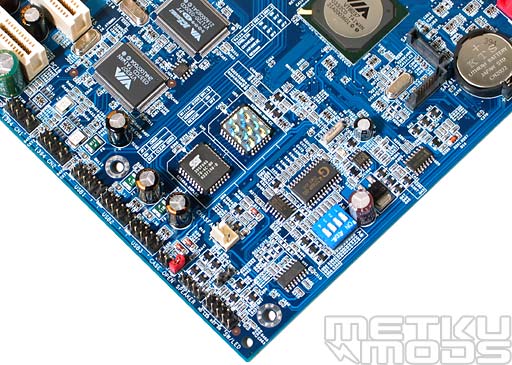

Paljon piirejä ja vähän liittimiä. Kaksi flashrommia on juotettu suoraan emolevylle ilman kiinnitysalustoja. Ilman MIRROR bios -ominaisuutta tästä voisi aiheutua ongelmia, sillä useimmiten biossin korruptoiduttua epäonnistuneen päivityksen tai viruksen aiheuttaman vian yhteydessä, joudutaan piiri irrottamaan "hot flashia" varten. K8X800 PRO II:n tapauksessa irroittaminen on lähes mahdotonta, mutta emolevyllä on onneksi varabios, josta tiedot on mahdollista palauttaa helposti toiselle piirille. Edes ammattimaisimmat biosseiden päivittäjät eivät voi epäonnistua kahdesti peräkkäin, eihän?
Kuvasta on myös helppo paikantaa kaksi SATA-porttia southbridgen läheltä jännittävässä muodostelmassa. CMOSsin tyhjäysjumpperi on yleensä varsin lähellä patteria ja flashrom-piirejä, mutta tällä kertaa jumpperi löytyy aivan emolevyn alareunasta (punainen jumpperi). Samalla on myös helppo todeta, että Albatron ei ole vieläkään siirtynyt käyttämään värikoodattuja reset- ja virtanapin sekä hdd- ja virtaledin liittimiä. Ja kun virheitä ollaan nyt lähdetty oikein etsimään, niin voisin samalla mainita että emolevyn piirilevyltä ei löydy reset- ja virtakytkimiä niinkuin joidenkin kilpailevien valmistajien tuotteissa.
DIMM slotit, IDE-liittimet ja muuta tavaraa

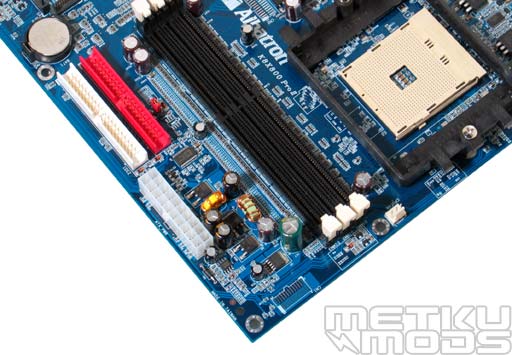

IDE-liittimet ja ATX-virtaliitin ovat normaaleilla paikoillaan. IDE-liittimien yläpuolelta on paikannettavissa vielä yks punainen jumpperi, joka ei ole suinkaan varabiossin tyhjäysjumpperi, vaan OTP-jumpperi. Jumpperi aiheutti minulle lähes univaikeuksia sillä emolevyn manuaalissa ei mainittu siitä halaistua sanaa. Albatronin nettisivuja selaillessani huomasin, että emolevyn erikoisominaisuuksissa mainostetaan kovasti prosessorin ylikuumenemissuojaa (OTP). Jumpperilla ja tällä ominaisuudella saattaa olla jonkinlainen yhteys tai sitten jumpperi saattaa kytkeä prosessorin ylikuumentamistoiminnon päälle tai jotain. Jumpperi kannattaa jättää toistaiseksi rauhaan.
Levykeaseman liitin

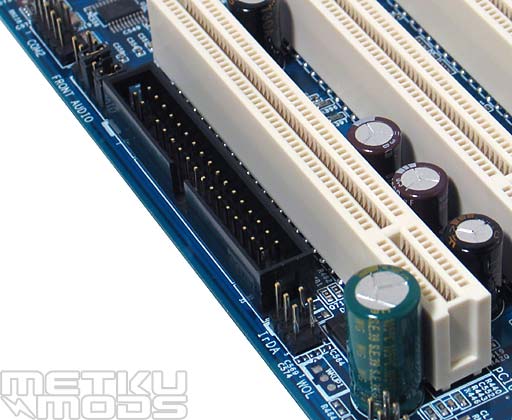

Luulin jo hetken, että Albatron on päättäny tämän emolevyn kohdalla hankkiutua eroon levykeaseman liittimestä. Harmikseni liitin kuitenkin löytyi omituisesti PCI-paikkojen alapuolelta. Käytännössähän tämä tarkoittaa, että levykeaseman piuhan kytkeminen on vähintäänkin hankalaa ellei mahdotonta. Liittimen sijoituspaikka on ehkä epäkäytännölisin koskaan näkemäni, eli juuri oikea paikka tälläiselle muinaismuistolle.
Piirisarjasiili

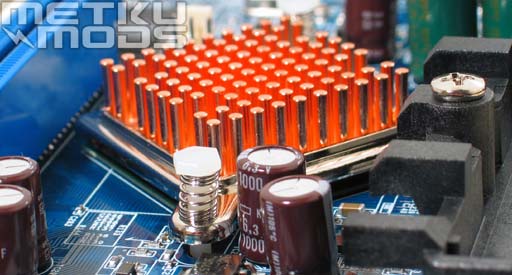

Piirisarjan passiivinen siili ei ole kuparia, vaikka se hämärästi saattaa siltä näyttääkin. Siili itsessään on pieni, lämpiää tuskin havaittavasti ja näyttää upealta. Luulisin, että tärkeimmät yksityiskohdat tulikin sanottua. K8T800-piirisarja lämpiää hyvin vähän verrattuna jopa VT8237 southbridgeen, joten emolevy ei tarvitsisi piirisarjan jäähdytystä luultavasti laisinkaan. Rehellisyyden nimissä täytyy kuitenkin myöntää, että pidän itsekkin kromin ja kuparin väriseksi maalatusta siilestä, vaikka se ei emolevyn toiminnan kannalta kovin oleellinen olekkaan. Se vain on yksinkertaisesti niin nätti.
Virransyöttö
Virransyöttö

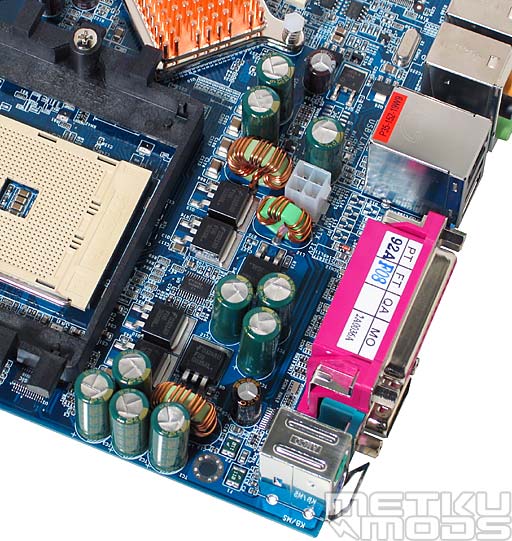

Kaksivaiheista virransyöttöä ohjaa Fairchild FAN5098 -jänniteregulaattoripiiri. Prosessorin virransyötön kondesaattorit ovat Sanyon tekoa ja arvoiltaan 6,3 V ja 3300 uF. 12 V -virtaliitin tulee kiinni virransyötön viereen ja ATX-liitin on paikoillaan muistislottien lähellä.
