Asennus

Nyt kun kotelo on tullut jo tutuksi, päästään asentamaan sinne kokoonpanoa. Antec ei ole tehnyt tätä vaihetta ainakaan turhan helpoksi tämän kotelon kanssa, koska he eivät ole laittaneet kotelon mukaan, mitään kokoonpano-ohjetta. Ainoat ohjeet jotka tulivat kotelon mukana koskivat tarjottimen lukituksen avausta. Asennuksen yhteydessä joutuu oikeasti miettimään hieman, minne mitkäkin osat menevät jne. Toivon, että Antec julkaisisi jonkunlaisen kokoonpano-ohjeen, koska kotelon poikkeaa kuitenkin sen verran paljon muusta massasta.

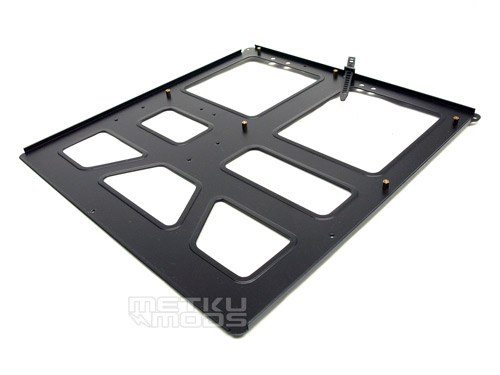

Itse päätin aloittaa asentamisen emolevystä. Antec on viisaasti tehnyt emolevytarjottimesta irroitettavan, jonka saa irti muusta tarjottimesta avaamalla muutaman ruuvin. Kun tarjoittimen saa irti, pääsemme asentamaan siihen emolevyn ja mahdolliset siilit ilman, että tarvitsee tapella ahtaissa tiloissa. Emolevytarjoitinta on selvästikkin ajateltu hieman, koska itse tarjoittimesta löytyy muutamia suuria reikiä, joiden kautta on mahdollista mm. vaihtaa prosessorin jäähdytystä ilman, että ruuvaa emolevyä tarjoittimesta irti. Sekä emolevytarjoitin, että siinä olevat reijät tekevät tästä kotelosta paljon käytettävämmän ihmisille, jotka joko vaihtavat osia usein tai muuten vain leikkivät kokoonpanonsa kanssa. Itselläni aikaa uppoaa suunattomia määriä testejä ajellessa eri osilla, joten itse osaan kyllä arvostaa näitä piirteitä tässä kotelossa.

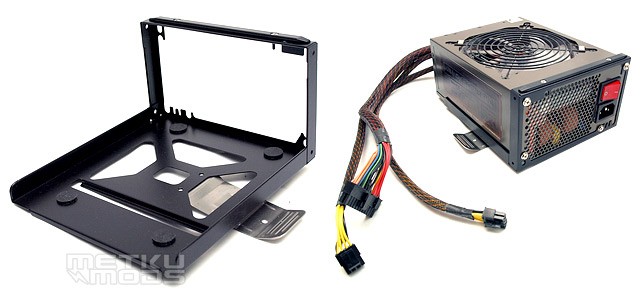

Nyt kun emolevy on saatu tarjoittimelleen, voimme siirtyä muiden osien kimppuun. Tässä näemme hieman lähempää virtalähteen telineen, joka liukuu pois paikaltaan kotelon ala-osasta. Toisessa kuvassa näemme jo Xigmatekin virtalähteen kiinnitettynä telineessä. Huomatkaa kuinka virtalähde tulee hieman telineen reunasta yli.

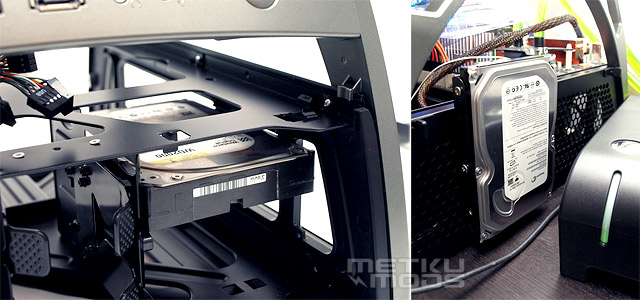

Skeletonista löytyvien asemapaikkojen käyttäminen osoittautui erittäin mukavaksi, kunhan ensin vain keksi miten ne toimivat. Sisäisten asemapaikkojen pikalukitus järjestelmä mahdollistaa asemien nopean asentamisen ja vaihtamisen ilman, että kaikkia neljää ruuvia tarvitsee irroittaa jotka normaalisti pitävät asemia paikoillaan. Skeletonista löytyy meidän harmiksi vain kaksi kumpaakin asemakokoa sisäsenä. Joten mikäli haluaa käyttää useampaa asemaa tämän kotelon kanssa, joutuu turvautumaan mukana toimitettuihin telineisiin. Niiden avulla kiintolevyjä voidaan kiinnittää kotelon reunoissa oleviin ritilöihin kaiken kaikkiaan neljä kappaletta.

Itse en pidä juurikaan vaihtoehtoisista asemapaikoista, koska mikäli en olisi testaamassa useampaa kiintolevyä, joita joutuisi vaihtamaan useaan otteeseen, sijoittaisin asemat paljon mieluummin kotelon rakenteen sisäpuolelle tai edes hieman paremmin ulkopuolelle. Ulkoisissa paikoissa kiintolevyt roikkuvat kahdesta kynnestä reunalla sijaitsevista reijistä. Ulkoisten asemapaikkojen kanssa, myös johtojen vetämisen kanssa ilmenee joitakin ongelmia. Yksi ongelma on muun muassa se, että kun tarjotinta liikutetaan, kiintolevyt pysyvät paikoillaan ulkoisissa paikoissa. Tämä tarkoittaa käytännössä sitä, että kiintolevyt tulee irroittaa aina kun kotelon avaa ja liittää takaisin kun koteloa laittaa takaisin kiinni.

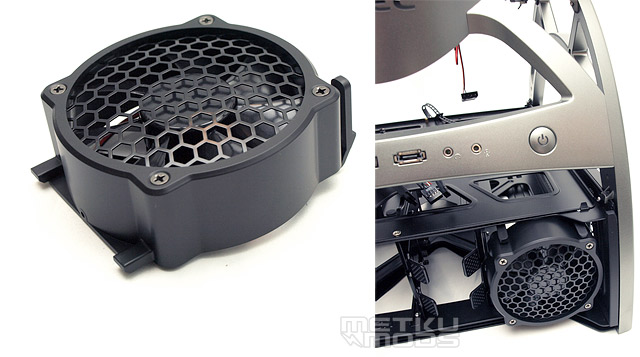

Skeletonin mukana tulee yksi 92 mm tuuletin, jota on tarkoitus käyttää sisäisissä asemapaikoissa olevien kiintolevyjen jäähdyttämistä varten.

Nyt kun olemme saaneet suurimman osan komponenteistä valmiiksi, voimme alkaa kasaamaan kokoonpanoa koteloon. Modulaarinen virtalähde osoitti jälleen hyödyllisyytensä, helpottaen johtojen vetämistä koteloon huomattavasti. Minun tapauksessani, virtalähteen ollessa standaria pidempi, jättäen melko vähän tilaa kotelon alaosaan. Toinen ongelma johon törmäsin kokoonpanoa kasatessa on se, että koska alaosa niinkin matala, virtalähteen ja emolevytarjottimen väliin jää vain muutamia millimetrejä tilaa, joka estää virtalähteen tuuletinta toimista oikein. Tämä on mahdollinen ongelma kaikilla virtalähteillä, joissa on pohjassa tuuletin.

Tapeltuani hetken aikaa, sain kaikki johdot ahdettua kotelon alaosaan. Olen melko kiitollinen siitä, ettei minun tarvinnut asentaa yhtä asemaa enempää koteloon. Täten minulle jäi enemmän tilaa järjestellä johtoja. Emolevylle menevät johdot voi ujuttaa emolevytarjottimesta löytyvien reikien läpi. On harmittavaa, että Antec on päättänyt jättää tarjottimessa olevat reiät suljetuiksi sen sijaan, että ne olisivat vain olleet reunaan saakka auki. Tällöin olisi helpompaa reittittää johtoja alaosasta emolevylle, koska johtoja ei tarvisisi ujutella kahdesta peräkkäisestä reiästä läpi.

Nyt kun kaikki muu on valmista, voimme kiinnittää emolevytarjottimen takaisin koteloon. Se ei ole sen vaikeampi homma, kun koko tarjotin on liutettuna ulos kehikosta. Nyt kun tarjotin on kiinnitetty, pitää vain liittää johdot, asentaa näytönohjain jne. On tosin suositeltavaa, että prosessorin siilit ja muistit kannattaa asentaa emolevylle jo ennen kuin sen kiinnittää koteloon.

Nyt kun kaikki on saatu paikoilleen, on aika liittää tarvittavat johdot kotelon etuosasta emolevylle. Rehellisesti sanottuna minusta joku suunnitteluryhmästä on kädettänyt tässä. Vaikka haluaisin liittää kaikki etupaneelin portit ja johdot, se ei ole välttämättä edes mahdollista, koska johdot ovat aivan liian lyhyet. Ne eivät yltä kunnolla emolevyn takareunaan, vaikka tarjotin olisi työnnetty kokonaan kehikon sisälle, puhumattakaan siitä kun tarjotin on täysin ulkona. Tämä tarkoittaa käytännössä sitä, että johdot pitää saada paikoilleen kun tarjotin on vähintään puoliksi kehikon sisällä ja kaikki johdot pitää irroittaa mikäli haluaa liuuttaa tarjottimen täysin pihalle kehikosta. Tämä tekee osien vaihtamisesta jonkin verran rasittavampaa. Olisi ollut myös hienoa mikäli "ylimääräiset" etupaneelien porttien johdot voisi vaikka irroittaa kokokaan etupaneelista vähentäen täten johtosotkua.

Nyt kun kaikki on saatu paikoilleen koteloon ja tarjotin on työnnetty kehikon sisälle ja lukittu, enää tarvitsee kiinnittää korttituki tukemaan lisäkortteja. Nyt kaiken pitäisi olla valmista...
