Obsidian 800D - Sisältä

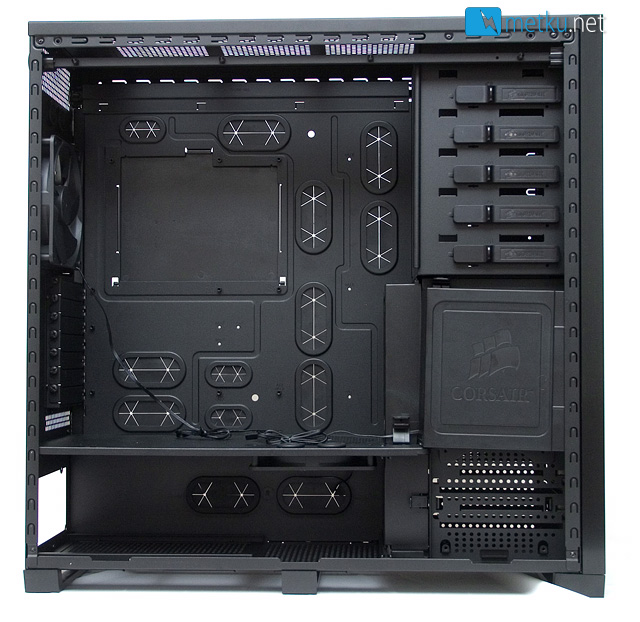

Tilava sisätila on P180-henkisesti jaettu välipohjalla kahteen osaan. Ylemmässä osassa on tilaa emolevylle, 5,25" -asemille, sekä hot-swap-kehikolle. Alempi puolestaan on varattu virtalähteelle ja kahdelle perinteisemmälle kiintolevypaikalle. Asennusta helpottamassa on pikalukot 5,25" -asemille, sekä sormiruuvit lisäkorteille.
Layout on melko yksinkertainen ja kaikelle on varattu varmasti tarpeeksi tilaa. Koteloon siis mahtuu mATX, ATX ja eATX-emolevyt ja kaikille on tehty emolevykelkkaan omat reikänsä kaapelien läpivienneille. Välipohjassa on 140 mm tuuletin, joka imee ilmaa pohjan pölysuodattimen läpi ja puhaltaa sen ylempään osastoon. Näin suuressa kotelossa kaksi kotelotuuletinta tosiaan näyttää kovin vähältä.

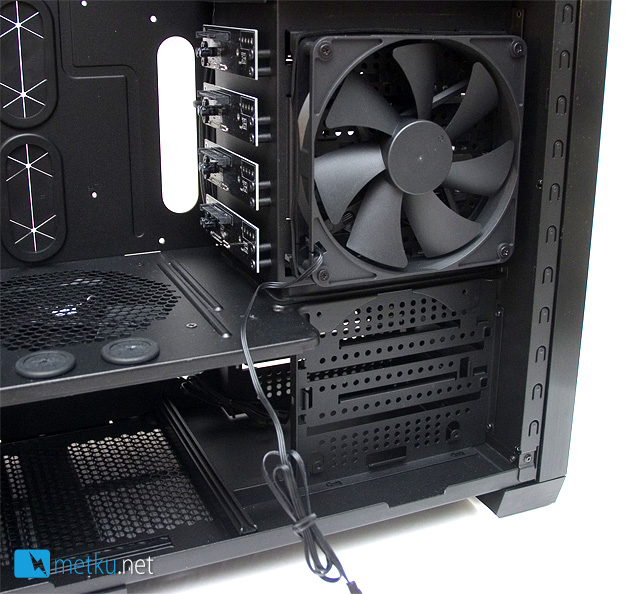

Kiintolevypaikkojen ympärillä on kolme muovisuojaa, jotka peittävät levyjen kaapelit ja ohjaavat tuulettimien ilmavirtaa. Ylemmän hot-swap kehikon levyjä jäähdyttää vakiona 140 mm tuuletin, kun taas alakehikkoon on erikseen asennettavissa 120 mm tuuletin.

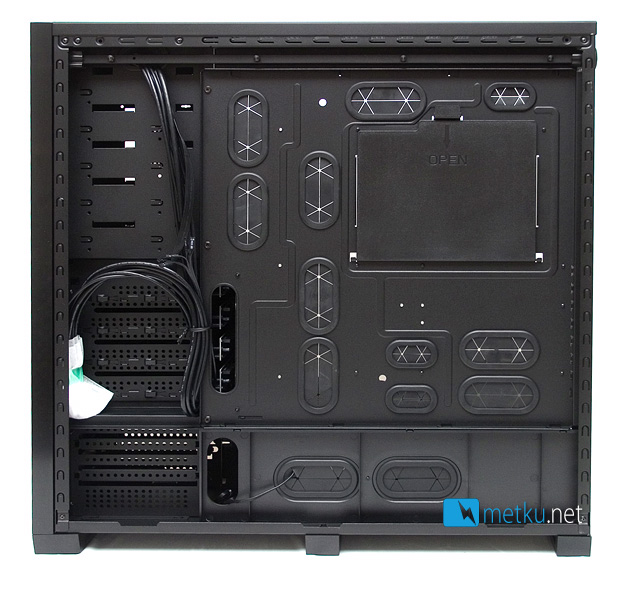

Oikean kyljen irroittaminen paljastaa lisää mattamustaa terästä. Corsair on panostanut todella paljon kaapelien järjestelyyn ja yhteensä johdoille on tehty peräti 15 reikää eri puolille emolevykelkkaa ja alempaa osastoa. Emolevykelkan taakse on myös kerrankin varattu tarpeeksi tilaa, jotta paksuimmatkin kaapelit mahtuvat kulkemaan vaivattomasti tätä kautta.
Suurin osa kaapelien rei'istä on varustettu kumiläpillä, jotka ovat tarpeen, sillä emolevykelkan taustapuolta käytetään myös ilmanohjaimenaja avoimista rei'istä kiintolevyjen lämmittämä ilma pääsisi takaisin emolevyä lämmittämään. Myös coolerin asennus on otettu huomioon ja sitä varten on varattu valtava luukullinen reikä.
Kaiken kukkuraksi emolevykelkka on myös irroitettavissa, mutta tälle en todellakaan näe tarvetta.
