EZ Power Supply Tester

Kirjoittaja: Jani 'Japala' Pönkkö Julkaistu: 08.01.2005 Valmistaja: Casebuy Tuoteryhmä: Virtalähteet In English Suomeksi

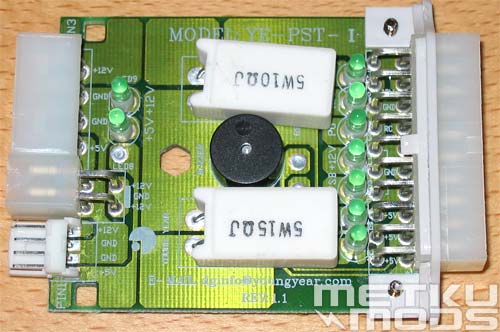

Sisältä

Päältä

Modaajana ja pienestä pitäen elektroniikasta kiinnostuneena en voinut olla avaamatta testeriä katsoakseni mikä saa sen tikittämään. Näyttämällä havaintoni koetan osaltaan viedä meitä kauemmas noista "kiiltävä-tuote-pakko-antaa-awardi"-revikoista, joita netti alkaa olla jo pullollaan. Jotkin asiat pitää vain päästä toteamaan pintaa syvemmältä.

Piirilevyltä löytyy kaksi tehovastusta, jotka kuormittavat 3,3 ja 5 voltin linjoja. Ilman näitä virtalähde ei toimisi kuten todellisessa toimintaympäristössään. Näiden samaisten vastusten johdosta valmistaja kehottaakin käyttämään laitetta vain hetkelliseen testaamiseen, sillä ne lämpiävät niiden läpi kulkevan virran vaikutuksesta ja saattavat ylikuumetessaan aiheuttaa niin testerin kuin virtalähteenkin vioittumisen.

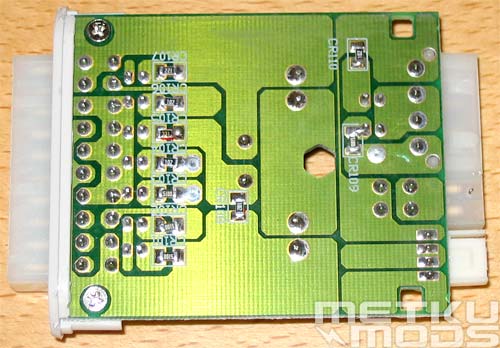

Alta

Kaikki juotokset piirilevyllä ovat laadukkaita ja piirilevy itsessään on hyvin valmistettu. Tämä kuva paljastaa myös laitteen suurimman puutteen. Kaikki samaa potentiaalia käyttävät linjat on liitetty toisiinsa. Tämä tarkoittaa, että testeri näyttää vihreää valoa, vaikka katkaiset jonkin yksittäisen virtajohtimen. Tämä johtuu osittain myös tavasta tehdä suurin osa nykyisistä virtalähteistä. Kaikki samaan potentiaaliin kytketyt johtimet ovat todella kytketty yhteen täsmälleen samaan pisteeseen virtalähteen sisällä. Tämän johdosta ei ole merkitystä, jos katkaiset esimerkiksi yhden maajohdoista, sillä ne kaikki on kytketty rinnakkain toisiinsa. Havainnollistan tämän tilanteen arvostelun viimeisellä sivulla, joten jatka lukemista.

Testaus

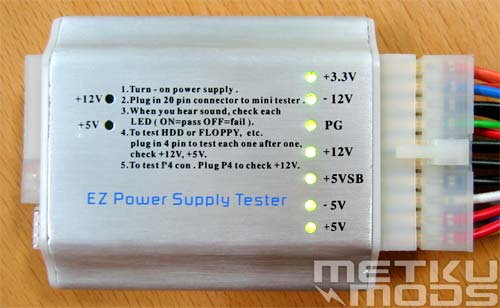

20-pinninen virtakaapeli

Pidin erittäin paljon testerin käytön helppoudesta; Kytke virtalähde valtakunnan verkkoon takana olevasta kytkimestä (jos sellainen löytyy). Liitä virtalähteen ATX-virtakaapeli testeriin ja tarkasta testin tulos. Helppoa ja nopeaa.

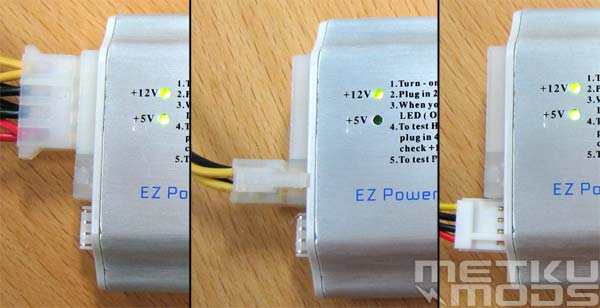

4-pinninen Molex, ATX12 ja korppuasema

Lisäliittimien testaus on yhtäläisen näppärä operaatio, kunhan muistaa kytkeä liittimet testeriin yksi kerrallaan. Tämä johtuu +5 ja +12 voltin linjojen tilojen indikointiin käytettyjen ledien yhtäaikaisesta käytöstä liittimien kesken.

Vasemmalla on testi meneillään 4-pinnisen molexin kanssa, joita käytetään esimerkiksi kiintolevyjen, cd-asemien ja joidenkin näytönohjainten ruokkimiseen. Niin +12 kuin +5 voltin ledit loistavat, joten liitin ja linjat ovat kunnossa. ATX12 4-pinninen virtaliitin tarjoaa vain 12 voltin linjan, joten vain +12v ledi loistaa. Lopuksi korppuaseman virtaliitin ja sen 5 ja 12 V linjat jotka kummatkin ovat ok.
