Lähempi tarkastelu

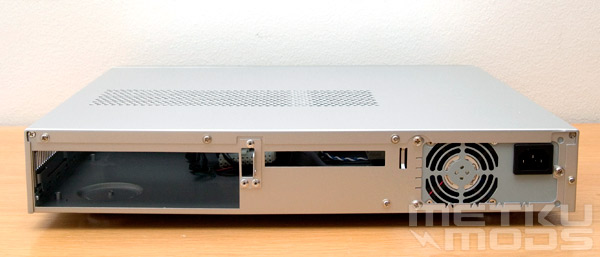

Kotelon takaa näkyy pieni mikroATX-virtalähde oikeassa laidassa ja emolevyn I/O-reikä vasemmassa reunassa. Näiden välissä on paikka yhdelle PCI-kortille vaakasuorassa. Kuvasta näkyy myös neljä pientä ruuvia, jotka pitävät kotelon kattoa paikallaan. Neljä tuntuu jokseenkin liioitellulta näin pieneen koteloon, etenkin kun katon ei tarvitse edes tukea koteloa. Pari sormiruuvia olisivat huomattavasti parempi ratkaisu. Vielä ruuvien jälkeenkin kotelon katto on turhan vaikea irroittaa, sillä siinä ei ole minkäänlaista tarttumapintaa sormille.

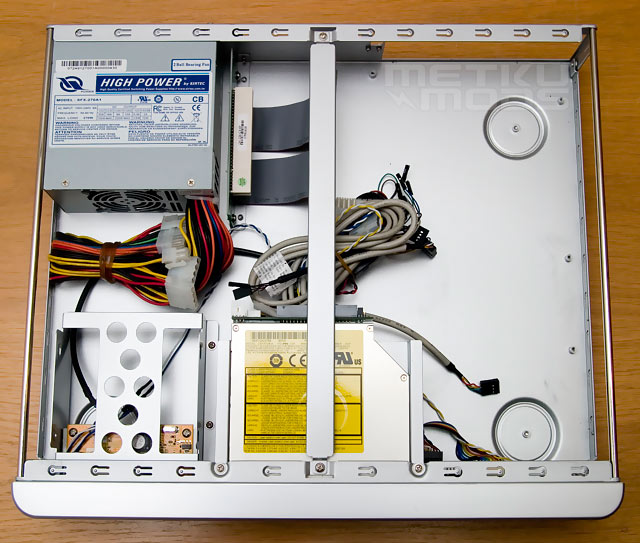

Sisäinen layout ei ole mitenkään yllätyksellinen. Virtalähde on vasemmassa reunassa, sen edessä kotelon ainut 3,5" kiintolevypaikka ja keskellä edessä on slim-mallinen DVD-asema. Kuten kuvasta näkyy, on kotelo tuettu kahdella pitkittäisellä tangolla kummastakin laidasta, ja vielä kolmannella keskeltä. Nämä rakenteet selittävät, miksi kotelo on varsin jämäkkä ilman kattoakin.

Sisäkuvasta näkyy myös, ettei kotelossa ole yhtään tuuletinta! Heikko ilmavirta yhdistettynä ahtaisiin tiloihin voi johtaa ikäviin ongelmiin ylikuumenemisen kanssa, vaikka HTPC-koneet eivät markkinoiden tehokkainta rautaa yleensä sisälläkkään. Kotelon kyljet ja katto on rei'itetty, mutta jostain syystä pohja on umpinainen, joten ilma ei pääse virtaamaan kotelon läpi pystysuunnassa.

Virtalähteen vieressä näkyy PCI-riser, jolla lisäkortti saadaan käännettyä vaakatasoon. Riseri koostuu taipuisasta lattakaapelista, jonka saa varmasti kytkettyä kaikille emolevyille ja piirilevystä, jolla PCI-liitin pysyy tukevasti paikallaan. Käyttämämme emolevyn kanssa lattakaapeli peitti alleen muutaman etupaneelin audio/firewire-piikkiriman, mutta pienellä sorminäppäryydellä nekin liittimet sai vielä käyttöön. Kaikenkaikkiaan sisäinen layout vaikuttaa toimivalta, eikä riserin kanssa pitäisi tulla ongelmia minkään emolevyn kanssa.

Virtalähde

Kotelon mukana toimitettava virtalähde on Sirtecin valmistama SFX-270A1, joka on aktiivisella tehokertoimen korjauksella varustettu 270 W malli. Tarra koteloinnissa antaa ymmärtää, että se sisältää kaksi kuulalaakeroitua 60 mm tuuletinta. Liitännät ovat seuraavat: 24-pinninen ATX, 4-pinninen lisävirta, neljä tavallista "molex"-virtaliitintä, yksi S-ATA -virtaliitin ja yksi virtaliitin korppuasemalle. Kiintolevy-virtaliitinten suuri määrä on hieman yllättävää, kun pidetään mielessä, ettei koteloon mahdu kuin yksi kiintolevy. Läppärimallinen DVD-asemakin saa virtansa korppuasemaliittimestä, joten kotelon vaatiessa yhden molexin, jää silti aina vähintään kaksi ylimääräisiksi. Tavallaan on hyvä, että valmistaja on jättänyt laajennusvaraa, mutta näin pienessä kotelossa virtalähteen turhat johdot ja liittimetkin tuntuvat vain kuluttavan tarpeettoman paljon tilaa.

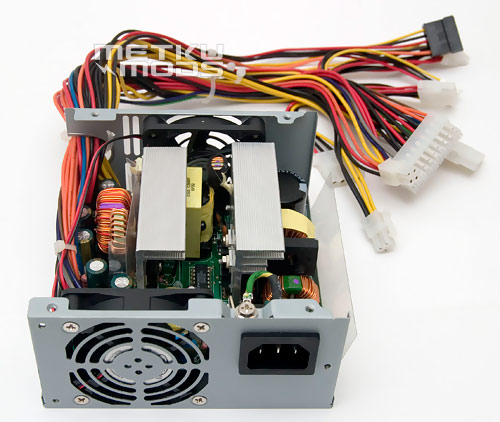

Virtalähteen sisällä kaikki näyttää olevan kunnossa. Jäähdytysrivat ovat melko pieniä, mutta eipä tämän kokoinen poweri isoja tarvikkaan. Positiivisena asiana rivoista mainittakoon, että ne ovat silti oikeita jäähdytysprofiileja, eivätkä pelkkiä alumiinilevyjä. Tuulettimet ovat T&T:n tuotantoa, tarkalta malliltaan 6015M12B. Netistä löytyvät speksit ovat 12 V 0,25 A (4 W), melko paljon tämän kokoiselle tuulettimelle, mutta valmistajan sivut onneksi lupaavat tuulettimien säätyvän lämpötilan mukaan.
