Näyttisjäähyt Thermalright ja Sytrin vastakkain.

Kirjoittaja: Jouni 'Jipa' Vasama Julkaistu: 14.06.2006 Valmistajat: Sytrin Thermalright Tuoteryhmä: Jäähdytys In English Suomeksi

Asennus

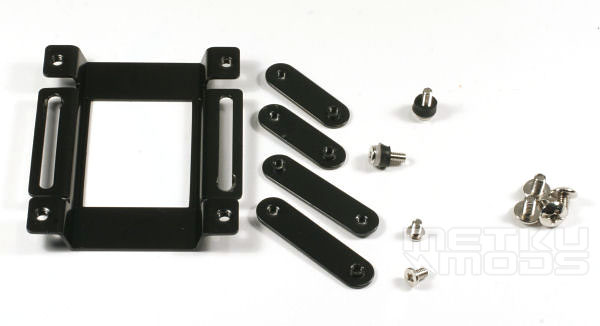

Asennusosat

Kuten Sytrin, on Thermalrightkin yhteensopiva lähes kaikkien markkinoilla olevien näytönohjainten kanssa, mikä asettaa uusia haasteita kiinnityssysteemille. Mukana tulee kaksi asennusohjetta, toinen sisältää yleisesti asennuksen vaihe vaiheelta ja toisessa on muutama erikoistapaus GF6600- ja GF6800GT-korteille. Asennukseen sisältyy melko monta erillistä osaa, joten ohjeen ja kuvien tarkka tutkiminen lienee paikallaan. GF6600:n kanssa on käytettävä mukana tulevaa silikonisuojusta, sillä corella ei normaalisti ole minkäänlaista suojusta. Coolerin asennus ilman tätä suojusta olisi erittäin huono idea.

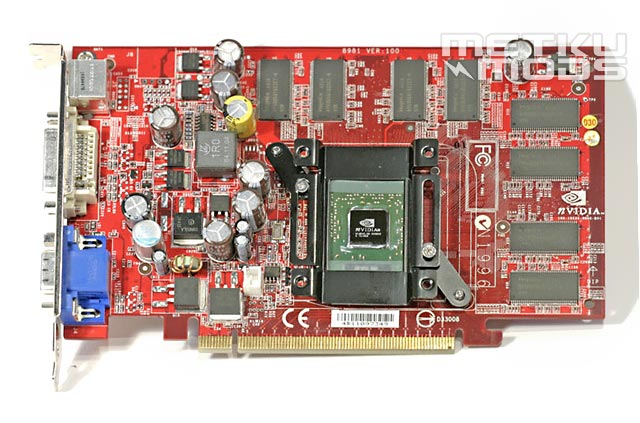

Ensimmäinen vaihe asennuksessa on valita oikeat tukivarret ja ruuvata ne paikalleen käyttäen pidempiä mukana tulevista ruuveista. Kannattaa kiinnittää erityisesti huomiota siihen, että tukivarret tulevat oikein päin kiinni ja että muistat laittaa muoviprikat ruuviin kortin molemmin puolin. Kun tukivarret on kiinnitetty, on seuraava vaihe ruuvailla paikalleen ja kohdistaa varsinainen kiinnityskehikko.

Tässä vaiheessa alkoi ilmetä ongelmia. Kiinnityskehikko ei ole turhan paksua materiaalia ja vääntyy melko herkästi. Toivottavasti Thermalright tekee tälle kehikolle jotain tulevissa versioissaan sillä sen vääntyily aiheutti suurimmat ongelmat asennuksessa.

Melkein valmis...

Kun jäähyn kiinnityskehikko on paikallaan ja ruuvit jokseenkin tiukalla, on aika liimailla paikalleen muistisiilet. Tässä ilmenee taas ongelmia, sillä heatpipet kulkevat kahden muistipiirin yli estäen muistisiilien kiinnittämisen. Tämä ei ollut testikorttimme kanssa varsinainen ongelma, sillä siinä ei vakionakaan ole muistisiiliä.

Kiinnityskehikon kiristämisen ja muistisiilien asentelun jälkeen on aika saada paikalleen itse cooleri. Piitahnan levittelyn jälkeen ujutetaan siili varovasti paikalleen ja kiristetään neljällä ruuvilla. Tässä vaiheessa vääntynyt asennuskehikko aiheuttaa ongelmia. Ruuvit eivät yllä kehikon kierteisiin. Vaihtoehtoina on pidempien ruuvien etsiminen tai kiinnityskehikon löysääminen. Kaikkiaan Thermalrightin asennus ei ole läheskään yhtä helppo kuin Sytrinin.

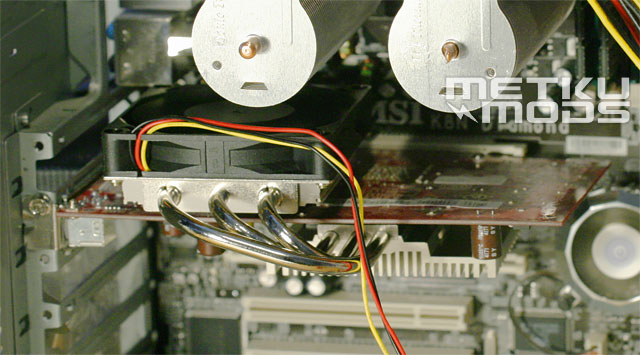

Asennettuna

Lähes tunnin kiristelyn ja löysäilyn jälkeen sain viimein coolerin asennettua. Tässä vaiheessa tajusin mitä "rear heat sink to VGA card" -mitta coolerin tiedoissa tarkotti. Väli coolerin taustasta joihinkin levyllä oleviin komponentteihin on vain muutamia millimetrejä. Näky on melko hurja, mutta kolme heatpipeä tekee rakenteesta sen verran tukevan, ettei cooleri pääse koskettamaan osia.
