Lähempi tarkastelu ja jäähdytys

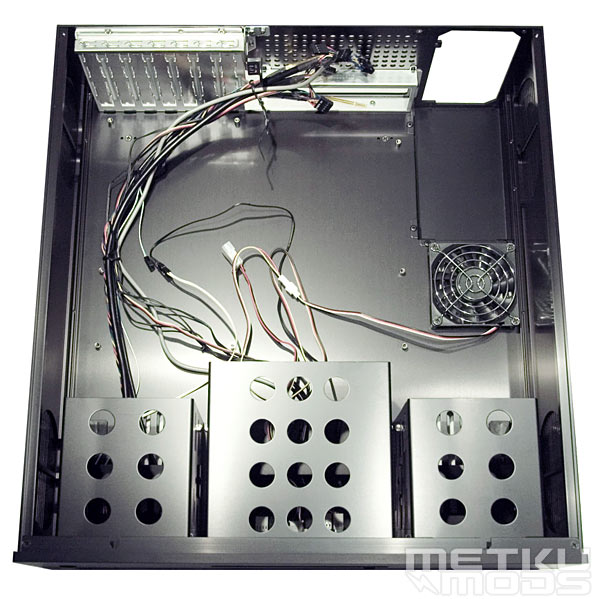

Insides

Ensimmäinen uudistus HD135:n rakenteessa tuli vastaan jo ennen kuin kotelo avattiin: kansi on kiinni sormiruuveilla. Tämä on mukava uudistus verrattuna HD160:n viiteen pieneen ruuviin. Sisätilat itsessään näyttävät varsin normaaleilta: kaksi kiintolevykehikkoa laidoilla ja keskellä kehikko, johon saa yhden 5,25" ja yhden 3,5" aseman. Kotelotuuletin on asennettu melko omituiseen paikkaan virtalähteen ja kiintolevykehikon väliin.

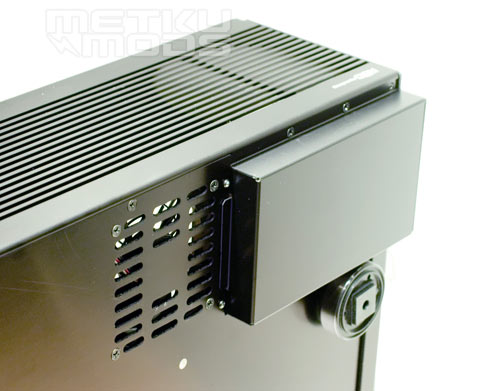

Alta

Kuten aiemmin mainitsin, kotelo on verrattain matala. Itse asiassa se on matalampi kuin normaali ATX-virtalähde, joka sinne mahtuu. Syynä tähän ei suinkaan ole musta aukko, vaan melko persoonallinen monttu kotelon pohjassa, johon poweri osittain uppoaa. Tämän montun vuoksi tehokkaat ja normaalia pidemmät virtalähteet tuskin mahtuvat koteloon. Virtalähdemontun etupuolella näkyy kotelotuuletin, joka puhaltaa ilmaa ulos kotelon pohjasta. Tarkkaan katsoessa näkyvät myös kotelon jaloista löytyvät silikonipalat, joiden tarkoitus on vähentää pöytään kohdistuvaa tärinää.

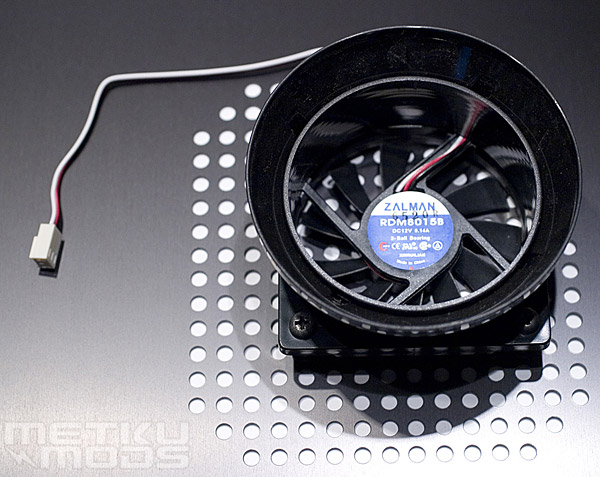

Kattotuuletin

Kotelon ilmanvaihto on toteutettu melko omintakeisesti. Koska takalevyyn ei mahtuisi kuin korkeintaan 60 mm tuulettimet, Zalman on päättänyt sijoittaa kaksi 80 mm tuuletinta kotelon kattoon ja pohjaan. Kattotuuletin puhaltaa pienen putken läpi ilmaa koteloon, ja pohjassa oleva toinen samanlainen tuuletin puskee sitä ulos. Tämä kuulostaa nurinkuriselta, kun tiedetään kuuman ilman taipumus nousta ylös. Tuulettimet ovat vain 15 mm paksuisia ja pitävät jonkin verran kovempaa ääntä kuin kolleegansa HD160:ssa. Kotelossa ei ole lainkaan ilmanvaihtoa kiintolevyille, joka huolestuttaa ainakin allekirjoittanutta. Etenkin jos jokaiseen asemapaikkaan asennetaan kuumeneva kiintolevy, lämmöt saattavat nousta turhan korkealle. Testikoneessa lämmöt nousivat vajaaseen viiteenkymmeneen asteeseen.

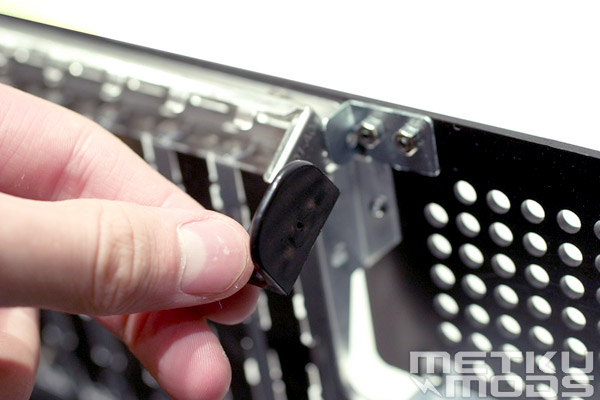

Työkaluvapaa

Työkaluton asentaminen on aina mukavaa, ja myös Zalmanin insinöörit ovat ottaneet asennuksen sujuvuuden huomioon. Katon sormiruuvien ohella myös lisäkorttien asennus sujuu HD135:ssa työkaluttomasti kaikki kortit kerralla paikalleen lukitsevan kätevän klipsun avulla.

Kolmas parannus kotelossa ovat kiintolevykehikot, jotka liu'utetaan paikalleen ja sitten kiristetään vain yhdellä ruuvilla. Tämä on huomattavasti helpompaa kuin HD160:ssä, jossa kehikko pitää käytännössä purkaa kiintolevyjä asentaessa. Ikävä kyllä joissakin asioissa on tultu taaksepäin: kehikoissa ei enää ole minkäänlaisia vaimentimia resonoinnille.
