Zalman HD160 HTPC-kotelo Korkealaatuinen alumiininen HTPC-kotelo.

Kirjoittaja: Jouni 'Jipa' Vasama Julkaistu: 14.08.2006 Valmistaja: Zalman Tuoteryhmä: Kotelot In English Suomeksi

Koska kone ei tule raskaaseen käyttöön, on tämä kokoonpano riittävä. Täyden käytettävyyden kannalta digitv-kortti ja wlan-kortti olisivat kuitenkin viisaita hankintoja.

Asennus

Virtalähde

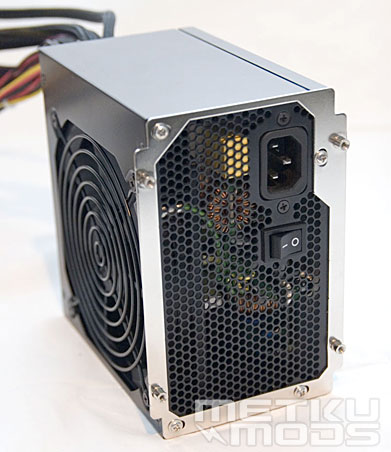

Koneen kasaaminen aloitettiin virtalähteen asennuksella, joka on HD160:ssa kaksivaiheinen operaatio. Ensin poweri kiinnitetään erilliseen kehikkoon, jonka sitten voi kiinnittää kumminkin päin koteloon, joko imemään ilmaa kotelon sisältä tai ulkoa. Testikoneen virtalähteessä on sivusta ilmaa imevä 120 mm tuuletin ja päätin asentaa sen imemään ilmaa kotelon ulkopuolelta. Tässä vaiheessa kannattaa myös miettiä, mihin aiot kotelon asettaa; kotelon vierellä kun olisi hyvä olla ilmatilaa virtalähteelle. Kehikon lisäksi virtalähdettä pitää paikallaan kotelon pohjalla oleva pieni tukipala, jota en nähnyt vaakamallisessa kotelossa järin tarpeelliseksi.

Kaapelit

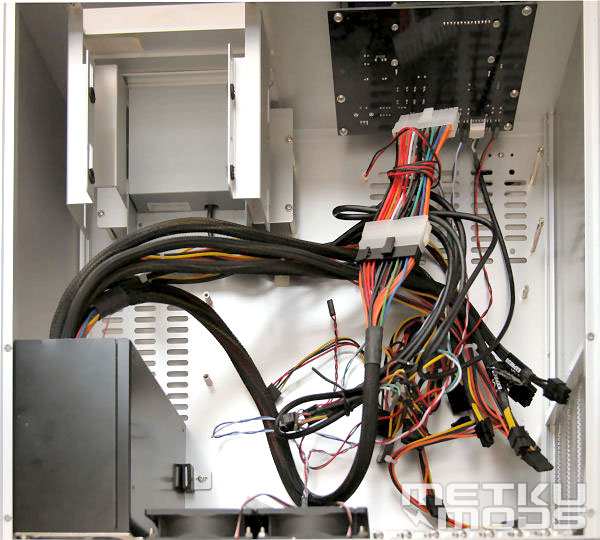

Virtalähteen asennuksen jälkeen tilanne näytti melko kaoottiselta. Kotelossa itsessään on erinäisten toimintojen vuoksi paljon johtoja ja tehokas virtalähde johtoineen pahentaa tilannetta ennestään.

Emolevyn normaalin asennuksen jälkeen on aika tutkiskella kiintolevykehikoita, jotka lähtevät kotelosta muutamilla ruuveilla. Optisen aseman asennuksessa ei ole mitään tavallisuudesta poikkeavaa mutta kiintolevyn asennus on hieman mutkikkaampi. Koko kehikko pitää ensin purkaa, asettaa kiintolevy paikalleen ja sitten taas koota. Kun kehikko on taas yhdessä osassa, voi varsinaiset kiintolevyn ruuvit kiristää. Kotelosta löytyy resonointia vaimentavat pehmusteet kiintolevyille, mutta optiselta asemalta ne on jätetty pois. Kaikkiaan kotelossa on yhdet 3,5"- ja 5,25"-paikat sekä neljä sisäistä 3,5" kiintolevypaikkaa. DVD-aseman kelkka kannattaa ottaa jo tässä vaiheessa auki, jotta etulevyn vaihto käy helposti.

Melkein valmis...

Alkuperäinen suunnitelma oli käyttää prossun jäähdyttämiseen passiivista Thermaltake Sonic Toweria, mutta se ei suuren kokonsa vuoksi mahtunut tähän koteloon. Kakkossuunnitelma oli tyytyä pienehköön perussiileen ja hiljaiseen tuulettimeen. Hiljaisen kokoonpanon rakentaminen alkoi tuntua melko mahdottomalta, kun testikoneen Radeoniin ei saatu asennettua kumpaakaan aikaisemmin testaamaamme VGA-cooleria. Alkuperäinen ratkaisu oli varsin äänekäs ja kokoonpanon melua testatessa käytössä olikin vielä vanhempi näytönohjain passiivijäähdytyksellä.

5.25"-laitepaikka

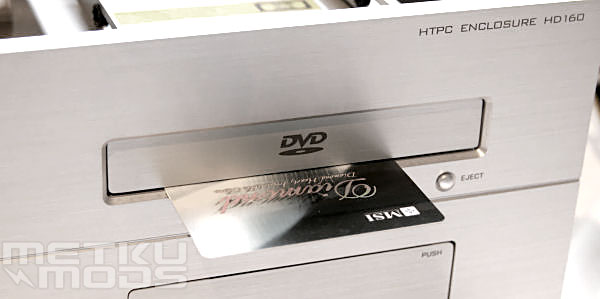

Kun kehikot asemineen on saatu paikalleen, voi DVD-asemaan vaihtaa mukana tulevan alumiinisen etulevyn. Alkuperäisen levyn pitäisi lähteä irti nostamalla ja taivuttamalla kevyesti. Irrotus on kuitenkin homman helppo osa, uuden levyn saaminen suoraan on hieman vaikeampaa. Siihen on kuitenkin temppu, jolla homman pitäisi onnistua ensiyrityksellä. Repaise kaksipuolisesta teipistä suojapaperi pois, laita taitettu paperi tai pankkikortti kotelon ja aseman etulevyjen väliin ja paina levy paikalleen. Sivusuunnassa täytyy olla huolellinen, ettei etulevy raavi auetessaan koteloa, mutta pankkikortin pitäisi ohjata pystysuuntaus oikein.

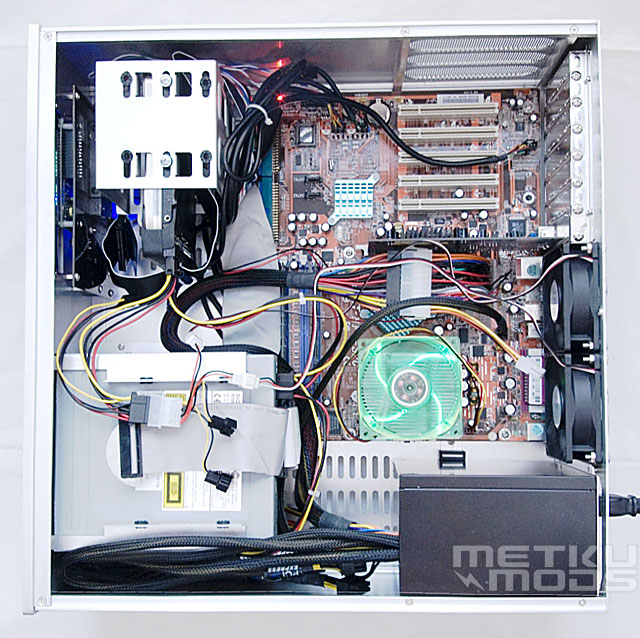

En tiedä onko kyseessä suunniteltu seikka vai ei, mutta asemakehikon ja kotelon sivulevyn väliin jää mainio paikka, johon voi niputtaa virtalähteen ylimääräiset johdot. Kaikenkaikkiaan johdot saa kohtalaisen hyvin järjesteltyä pois ilmankierron tieltä, mikä on merkki hyvästä kotelosuunnittelusta.
