SuomeksiVerrattuna

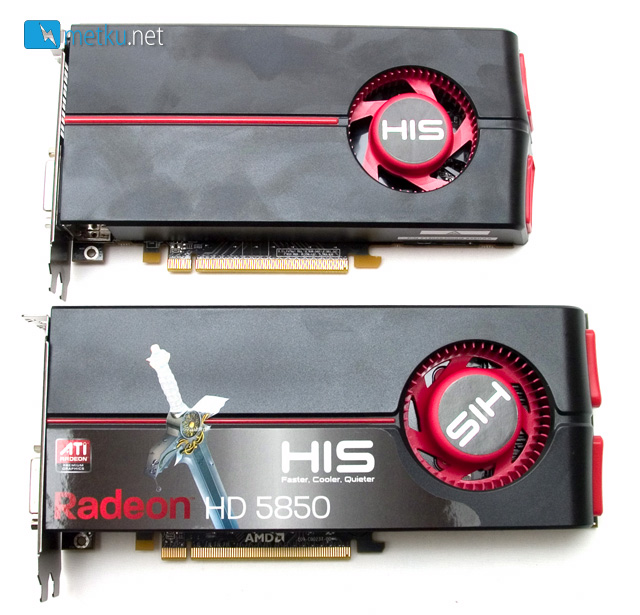

Lopulta meillä on koko-vertailu kortista isomman ja tehokkaamman HD5850:n vieressä. Suurin ero korttien välillä fyysisesti on HD5850:n pidempi piirilevy ja hieman suurempi tuuletin. Yksi muista eroista jota korteista löytyy on HD5850:n tarve kahdelle virtaliittimelle. Tämä tosin selittyy helposti sillä, että HD5850-kortissa käytetty Cypress-piiri on huomattavasti suurempi kuin pienempi Juniper-piiri.

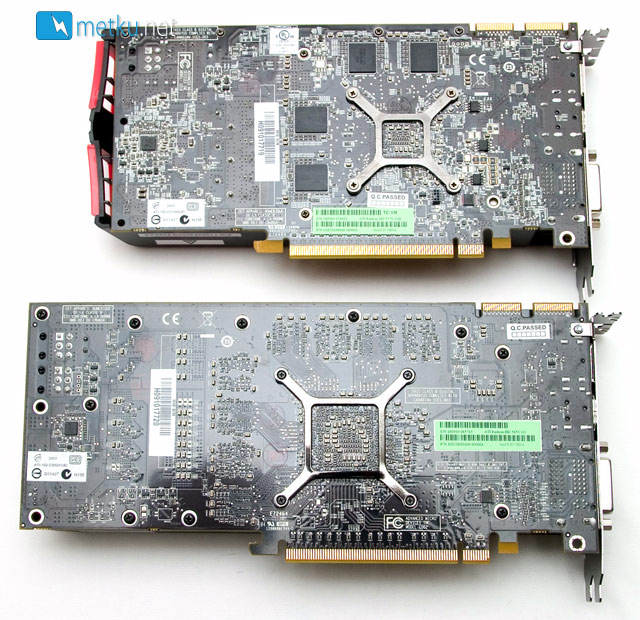

Tässä näemme molemmat kortit taustapuolelta. HD5850:sessä kaikki muistipiirit on HD5770:sta poiketen saatu ahdettua kortin etupuolelle. HD5770:n pienempi piirilevy ei ole antanut siihen mahdollisuutta.
Kortin taustapuolelta voi myös helposti nähdä grafiikkapiirien kokoeron jo pelkästään jäähdytyksen kiinnityksen perusteella.
Itse jäähdytys on myös ruuvattu kiinni useammalla ruuvilla HD5850:n tapauksessa, sillä itse jäähdytin painaa jo huomattavasti enemmän kuin pienemmässä HD5770:ssa.
Purettuna

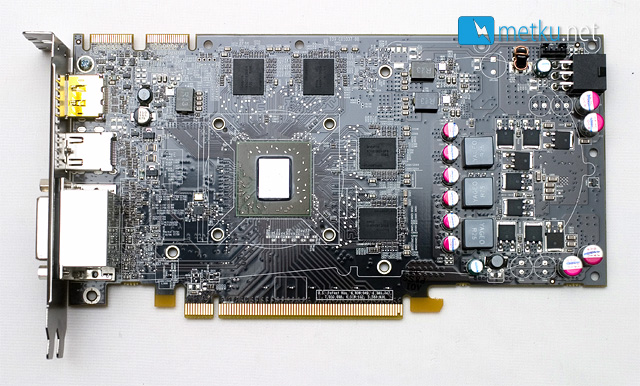

Itse jäähdytyksen purkaminen HD5770:sta oli yksi helpoimmista lähiaikoina. Käytännössä, jäähdytys lähtee irti kun ytimen ympäriltä löytyvät neljä ruuvia avaa. Vaikka näinkin helppo jäähdytyksen kiinnitys saattaa kuulostaa hyvältä, olen itse hieman huolestunut siitä kuinka suuria jännityksiä kortin ytimen seudulle kohdistuu jäähdytyksen kiinnityksestä. Onneksi korttin jäähdytys on tässä tapauksessa kaksiosainen. Toinen jäähdyttimen osa sisältää tuulettimen sekä itse piirin jäähdytystä varten olevan siilin ja toinen pitää huolen muistien jäähdytyksestä. Tällä kertaa tämä muistien jäähdytykseen tarkoitettu siili samalla jäykistää korttia, joka tuo huomattavasti lisää tukevuutta korttiin.

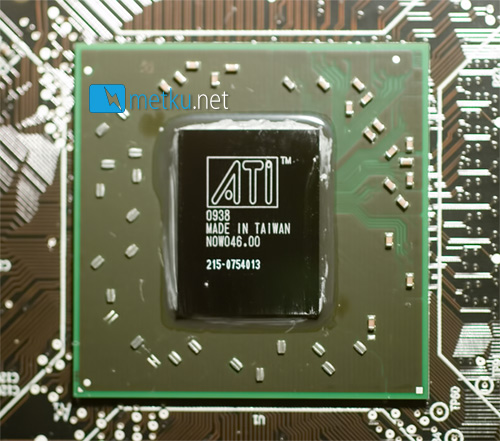

Lähikuva Juniper-piiristä.

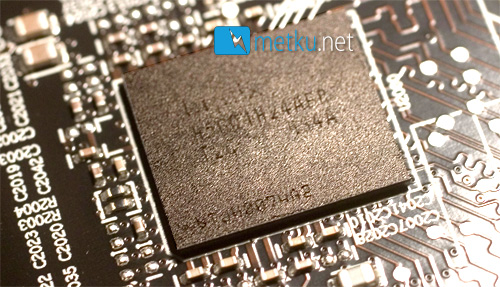

Muistipiirien matalien kaiverrusten johdosta niistä oli erittäin vaikeaa saada järkevää kuvaa tälä aikataululla. Muistipiirien koodi on itseasiassa H5QQ1H24AFR, joka puolestaan kertoo meille, että piiri on GDDR5 piiri, jonka speksattu jännite on 1.5 V ja toiminta kellotaajuus 2.5 GHz.
