Jäähdytys

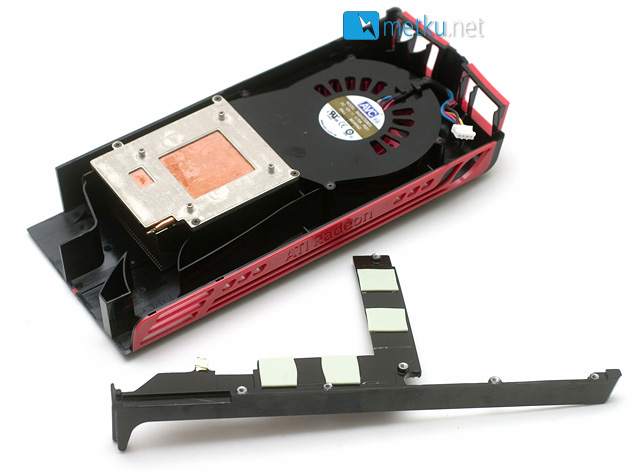

Nyt kun olemme saaneet kortin jäähdytykset irti HD5770:sta, pääsemme tarkastelemaan niitä hieman tarkemmin. Kuten voimme nähdä, kortin jäähdytys koostuu kahdesta erillisestä osasta. Toinen josta löytyy muovinen ilmanohjain sekä siili itse grafiikka-piiriä varten ja tuuletin. Toinen osuus jäähdytyksestä pitää tosiaan kortin suorana sekä samalla jäähdyttää kortin etupuolelta löytyvät muistipiirit.

Muovinen jäähdytyksen kuori on hieman erilainen kuin mitä olemme tottuneet näkemään muissa tuotteissa. Itse kuoresta löytyy useita kanavia jotka ohjaavat ilmaa haluttuihin suuntiin. Tuulettimen alla olevat reijät mahdollistavat kortin virransyötölle sopivasti ilmavirtaa joilla niiden pitäisi pysyä tarpeeksi viileenä.

Vaikka itse siilin pohja saattaa näyttää hieman lommoiselta ja karulta, se on itseasiassa jonkinasteinen parannus vanhoihin versioihin. Tällä kertaa AMD näyttää päätyneen käyttämään siiliä jossa koko siilin pohja koostuu heatplatesta, eli periaatteessa leveästä ja littanasta heatpipestä. Tämän pitäisi auttaa hukkaamaan grafiikka-piirin tuottamaa lämpöä hieman paremmin.

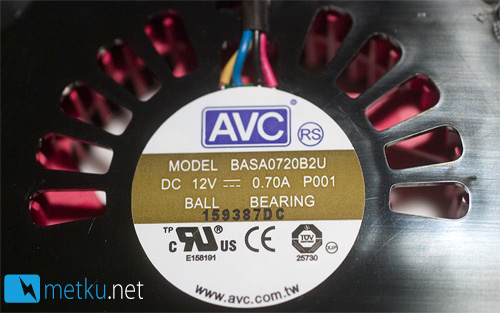

Tuulettimen perus-speksit.

Hieman tarkempi kuva itse siilistä.

Ylikellotus ja lämpötilat

Aivan kuten aikasemmin arvostelemassamme HD4770-kortissa, HD5770:n grafiikka-piiri on valmistettu uudella 40 nm tekniikalla TSMC:llä. Tämän johdosta kortin pitäisi vaatia hieman vähemmän virtaa ja samalla sen pitäisi toimia hieman viileempänä. Yksi suurimmista parannuksista virrankulutukseen joita AMD on saanut tuotua näihin uusin tuotteisiin, on se että nämä uudet HD5k-kortit todellakin laskevat virrankulutustaan kun ne ovat idle-tilassa. Tämä tarkoittaa sitä, että sekä idle-lämmöt, että virrankulutukset ovat laskeneet huomattavasti. Lopulta tämä voi säästää käyttjiltä jonkin verran rahaa tai jopa pelastaa maailman lämpenemiseltä... Tai sitten ehkä ei, mutta ei näistä ominaisuuksista haittaakaan ole.

Tämän kortin ollessa näinkin uusi, käytimme AMD GPU Clock Toolin uusinta versiota kortin rajojen etsinnässä.

Kortin ylikellottaminen oli lopulta suhteellisen rankkaa, sillä en tiennyt yhtään kuinka pitkälle se venyy. Jonkin aikaa asetusten kanssa pelattuani, totesin, että 970 MHz oli korkein taajuus jota kortin ytimestä saatiin puristettua, ilman, että kortin tuulettimen kierroksia nostettiin. Kortin muistit venyivät aina 1270 MHz:n saakka, joka vastaa käytännössä 5080 MHz:iä. Olen suhteellisen vakuuttunut siitä, että varsinkin muistien kellotaajuuksia voitaisiin saada entistä korkeammalle, mikäli niiden jäähdytystä parannettaisiin.

Kortin virransäästö-ominaisuudet vaikuttivat suuresti kortin lämpötiloihin. Kun viime sukupolven AMD:n kortit idlasivat usein jopa 80-asteessa, tämä kortti rullaili tyytyväisenä 45-asteen paikkeilla idlenä. Rasituksessa kortin lämmöt nousivat aina 69-asteeseen saakka. Kellottamisen jälkeen aina suurempi ero lämmöissä oli idle-lämmöissä, joka nousi n. 53-asteeseen labrassamme.

Virrankulutus koko kokoonpanolla idlenä jäi 160W:n ja kun kokoonpanolla loopattiin 3DMark Vantagea, kulutus nousi aina 238W:n saakka.
