Cooler Master Hyper 6 (KHC-V81-U1)

Kirjoittaja: Jani 'Japala' Pönkkö Julkaistu: 21.04.2004 Valmistaja: Cooler Master Tuoteryhmä: Cooleri

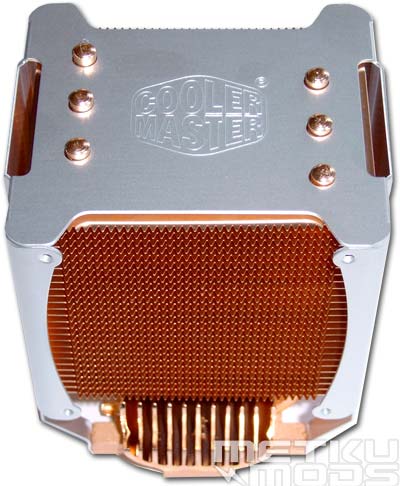

Jäähdytyssiili

Jäähdytyssiili

Jäähdytyssiili on valmistettu kuparista ja painon perusteella sitä onkin käytetty varsin paljon. Kuparisen siilen ympärillä on alumiinista valmistettu kehikko, joka ohjaa ilmavirtaa ja mahdollistaa tuulettimen (tai kahden) kiinnityksen cooleriin. Heat pipet puhkaisee kehikon yläosan tukien sitä, mutta tämä ratkaisu johtaa myös ensimmäiseen suurempaan ongelmaan. Koska kehikkoa ei ole mitenkään eristetty heat pipeistä esimerkiksi kumitassuilla, saa tuulettimen värinä myös kehikon liikkumaan. Tästä aiheutuu jossain tilanteissa jonkin verran ääntä. Ehkäpä seuraavassa mallissa insinöörit ovat ottaneet asian huomioon ja eliminoineet tämän ongelmakohdan.

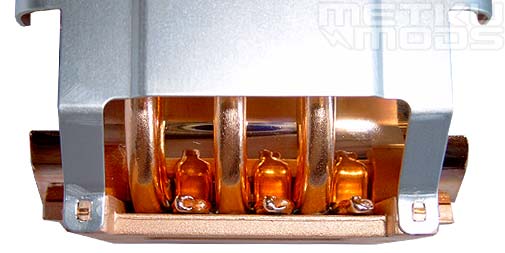

Heat pipet

Heat pipet on kiinnitetty limittäin pohjalevyyn. Suorittimen lämpö saa putkien sisällä olevan veden höyrystymään ja kuljettamaan lämmön pois korkeammalle rivastoon. Tämä tapa on tehokkaampi ja nopeampi kuin perinteisissä coolereissa lämmön johtuminen metallia pitkin.

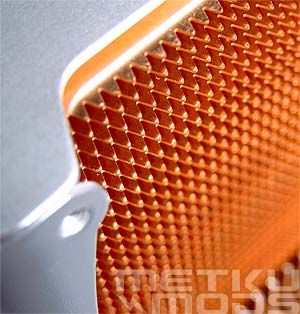

Sahalaitaiset reunat

Eräs ensimmäisistä asioista jotka keräävät huomion ovat sahalaitaiset jäähdytysrivat. Sahalaitaisuus lisää reunan pinta-alaa parantaen täten lämmönluovutuskykyä suoraan reunaan nähden. Innovatiivinen design ja toivottavasti näemme sen vaikutuksen testituloksissakin.

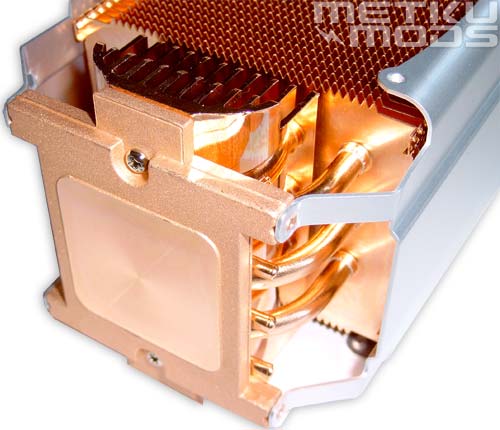

Pohja

Kuten jo todettiin, myös pohja on valmistettu kuparista. Pohja itsessään on kohtuullisen paksu, mutta koska tarkoituksena on saada neste putkien sisällä höyrystymään mahdollisimman nopeasti, ei tarvetta massiivisempaan ratkaisuun ole. Kuvasta näkyy myös tuuletinkehikon kaartuminen coolerin pohjasta ensin ylös ja sitten sivuille. Ratkaisun tulisi tarjota riittävästi tilaa emolevyllä lähellä olevien kondensaattorien turvalliseen ohittamiseen. Kondensaattorit eivät kuitenkaan ole ainoa asia, jotka voivat tulla asennuksessa coolerin tielle. Tästä hiukan lisää seuraavilla sivuilla.
