InWin X710

Kirjoittaja: Antti Valkeinen Julkaistu: 29.01.2004 Valmistaja: InWin Tuoteryhmä: Kotelot

Kotelo sisältä

Oven pikakiinnitys

Kotelon kylki irtoaa ilman työkaluja pikakiinnityksellä. Muoviset klipsut lukitsevat oven tukevasti. Kun klipsut on aukaistu, pitää sivuovea liuttaa taaksepäin hieman ennenkuin se irtoaa.

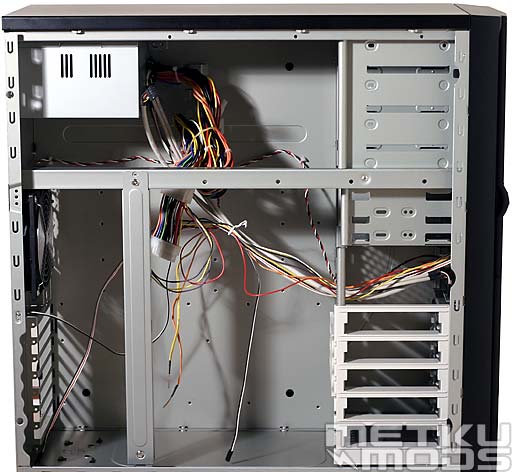

Sisätilat

Kotelon sisältä löytyykin melkoinen määrä johtoa. Etupaneelin LCD-näyttö, katkaisimet ja ledit, sekä USB ja audio-liittimet lisäävät johtosotkua melkoisesti. Oikealla näkyvät poikittain asetetut 3,5"-paikat kiintolevyille. Useimmat reunat ovat pyöristettyjä. Kotelon yleisilme sisältä on hyvin avara enimmäkseen lisäsyvyydestä johtuen. Aivan kotelon yläreunaan sijoitettu virtalähde on kaukana haittaamasta emolevyn lähellä puuhastelua, mutta asettaa omat vaatimuksensa virtajohtojen pituuksille.

Kotelon keskellä näkyy metallinen palkki, joka lisää kotelon jämäkkyyttä ja toimii samalla tukikiskona korttipaikkojen lisätui'ille. Emolevykelkaa kotelossa ei valitettavasti ole, mutta kotelon avaran rakenteen vuoksi kokoonpanon asentaminen on kuitenkin helppoa.

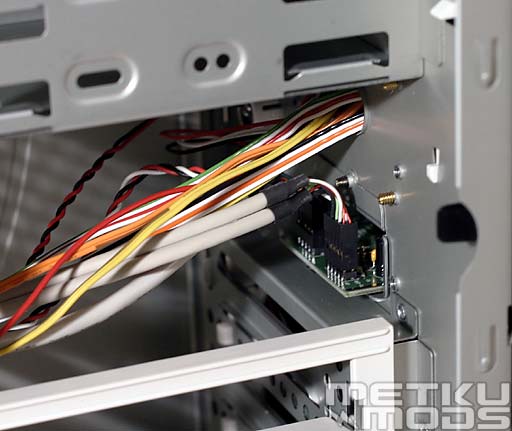

Johdot

5,25"- ja 3,5"-paikkojen väliin jää tyhjää tilaa, josta kotelon etupaneelin johdot kulkevat. USB- ja äänijohtojen liittimet ovat hyvin näkyvissä, joten mahdollisesti käyttämättä jäävät johdot on helppo irroittaa ja laittaa takaisin tarpeen vaatiessa. LCD-näytölle kulkevat johdot menevät metallisen rakenteen läpi pyöristettyn aukon kautta.

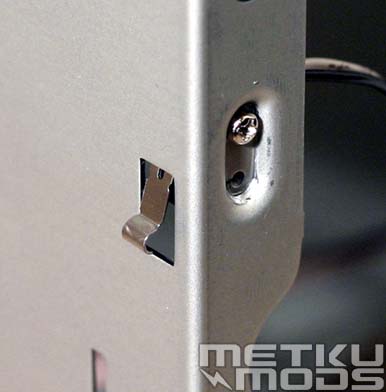

Sivuoven anturi

Lukon lenkki

Kotelon takaseinästä löytyy mielenkiintoinen yksityiskohta. Sivuoven aukaisemisen havaitseva anturi on mahdollista kytkeä emolevyltä löytyvään liittimeen, joka tarkkailee kotelon turvallisuutta. InWin X710 on ensimmäinen testaamani kotelo, jossa on valmiudet tälle ominaisuudelle. Koteloon tunkeutumisen havainnointi ei monillekkaan kotikäyttäjille liene se oleellisin ominaisuus, mutta yleisissä tiloissa sillä on puolensa.

Yleisiä tiloja ajatellen koteloon on myös mahdollista asentaa lenkki, jolloin sivuoven saa lukittua erillisellä lukolla.

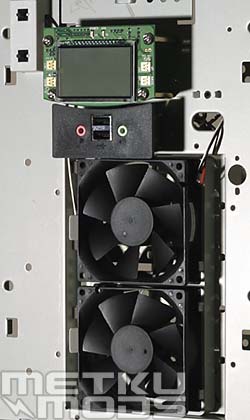

Näkymä etupaneelin takaa

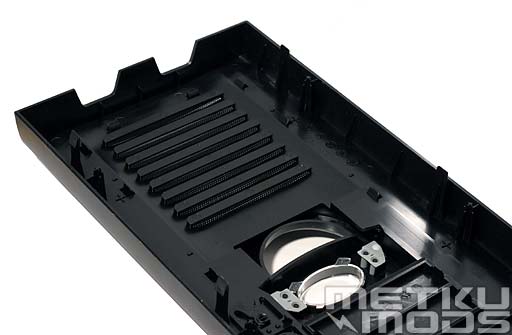

Etulevy irti

Helposti irtoavan muovisen etupaneelin takaa löytyy pikakiinnityksella varustetut paikat kahdelle 80 mm tuulettimelle, kaikki kytkimet, liittimet ja muut vempaimet. Itse etupaneeliin ei ole mitään kotelon toimintaan liittyviä osia kiinnitetty, joten irrotusvaiheessa ei tarvitse pelätä johtojen repimistä eikä muitakaan yllätyksiä.

LCD-näytön takana ovat liittimet sekä etu-, että takaseiniin kiinnitetyille tuulettimille. Liittimet ovat tavallisia tuuletinliittimiä ja tarpeen vaatiessa tuulettimien vaihto onkin helppoa. LCD-näytön takaa löytyy myös yksi ylimääräinen tuulettimen liitin.

Tuulettimet

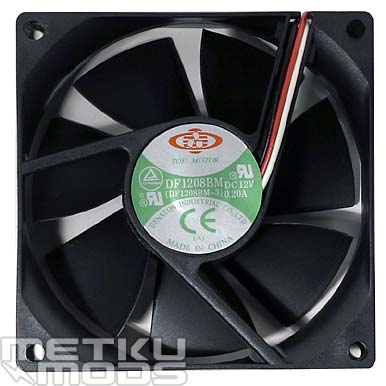

Top Motor 80 mm

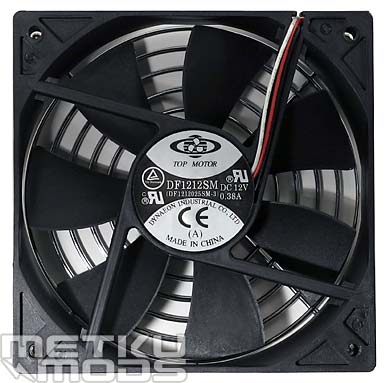

Top Motor 120 mm

Kotelon tuulettimet ovat Top Motorin valmistamia. Tuulettimet ovat tehokkaita ja sen huomaa myös äänestä. Serverikäyttöä ajatellen äänestä ei ole haittaa ja työpöytäkäyttöä ajatellen LCD-näytöltä on tuulettimien nopeuksia mahdollisuus laskea. Tuulettimien säätö on kuitenkin rajallinen ja vielä hiljaisempaan lopputulokseen pääsee hankkimalla alkuperäisten tuulettimien tilalle hieman hiljaisemmat mallit. Tuulettimien kytkeminen pois käytöstä onnistuu myös helposti pikaliittimien ansiosta.

Virtalähde

Kotelon mukana toimitetaan InWin IW-P300A3-1 -virtalähde. Noise killer -ominaisuuksilla varustettu 300W InWinin omaa tekoa oleva virtalähde on ulkoisesti normaalin tuntuinen ja näköinen. Yhdellä 80x80x25 mm -tuulettimella ja harmaalla ulkokuorella varustettu virtalähde on laadukkaan oloinen.

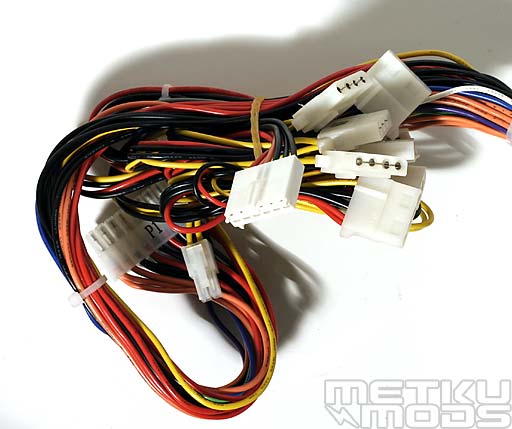

Johdot

Virtalähteen virtaliittimien määrä on riittävä. ATX-, ATX +12V- ja AUX-virtaliittimien lisäksi seitsemän perinteistä lisälaitevirtaliitintä ja yksi pieni levykeaseman virtaliitin riittänevät jo useimmille. Mukana tulee vielä lisäksi haaroitinpala, joka tarjoaa vielä yhden lisälaitevirtaliittimenä lisää. Haaroitinpalan tärkein ominaisuus on kuitenkin lisätä virtajohdon pituutta sillä alimmaiset 3,5"-paikkat ovat liian kaukana virtalähteestä ilman jatkopalaa. Virtalähteen paikka aivan kotelon yläreunassa asettaa omat vaatimuksensa johtojen pituudelle.

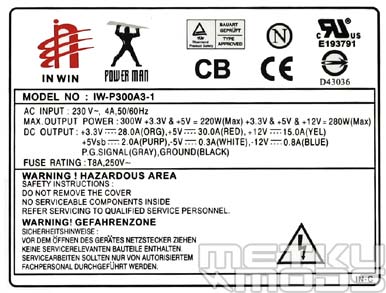

InWin IW-P300A3-1 mallitarra

Virtalähteen mallitarrasta käy ilmi sen tarjoamat virrat eri jännitteille. Arvot ovat normaalit 300W virtalähteelle. Monia saattaa epäilyttää 300W virtalähteen soveltuvuus nykyaikaisille pelikoneille, mutta pelko on turha mikäli virtalähde osaa asiansa. InWin on useimmille kohtuullisen tuntematon valmistaja, joten katsoin asiakseni rasittaa virtalähdettä pelikoneiden huippua edustavassa AMD Athlon 64 3400+ kokoonpanossa.

Käytännössä virtalähteen kattava testaaminen vaatii laitteita, jota minulla ei ole valitettavasti käytettävissäni. Kysymyksessä on siis käyttökokemuksiin ja joihinkin yksinkertaisiin mittauksiin perustuva arvio, eikä tarkka tieteellinen testi ehdottoman varmoine tuloksineen.

Jännitteen mittaukset

• 12 V lepojännite: 12,27 V
• 12 V rasitusjännite: 12,22 V
• 5 V lepojännite: 5,16 V
• 5 V rasitusjännite: 5,17
• 3,3 V lepojännite: 3,32 V
• 3,3 V rasitusjännite: 3,32 V

Kaikki jännitteet on mitattu ATX-virtaliittimen ulostuloista yleismittarilla. Ennen mittausta konetta on pidetty täydessä rasituksessa noin kaksi päivää, jotta virtalähde olisi saavuttanut lopullisen käyntilämpötilansa. Lepojännite on mitattu Windowsin työpöydällä ilman kuormaa ja rasitusjännite pelitilanteessa Need for Speed Underground -pelin parissa.

InWin IW-P300A3-1 pärjäsi mittauksessa loistavasti. Jännitteet ovat speksien sisällä ja erityisen hyvin virtalähde selvisi rasitustestistä. Nämä mittaustulokset eivät tietenkään kerro minkälaista virtaa virtalähde tuottaa, eivätkä paljasta virtalähteen kestävyyttä tai muita hyvinkin olellisia seikkoja. Joitain päätelmiä on kuitenkin helppo tehdä ja yksi niistä on se havainto, että virtalähde lämpeää hämmästyttävän vähän kovassakin rasituksessa. Osaltaan tämä johtuu tehokkaasta tuulettimesta, mutta viitannee myös siihen, että virtalähde ei joudu äärirajoilleen testikokoonpanon sille tarjoamassa rasituksessa.

Oma mielipiteeni on se, että kotelon alkuperäistä virtalähdettä ei kannata käydä korvaamaan esimerkiksi 350W tai 430W virtalähteella sillä saattaa vaihtaa tehottomampaan. Virtalähteen tuuletinkin on ääneltään kohtuullinen ja lienee tarpeen vaatiessa helppo vaihtaa hiljaisempaan malliin. Hämmästyttävän hyvin jännitelinjat rasituksessakin pitävä virtalähde kiinnostanee 300W teholukemastaan huolimatta myös kellottajia.
