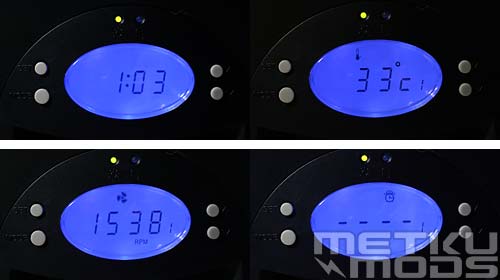

LCD-näyttö
LCD-näyttö
Kotelon etupaneelissa sijaitseva LCD-näyttö on monikäyttöinen laite. Sen avulla on mahdollista tarkkailla tuulettimien kierroslukuja ja kotelon lämpötiloja. Tuulettimien kierrosluvut ovat paitsi tarkailtavissa, niin myös säädettävissä. Laitteeseen on ujutettu vielä herätyskellokin. Laitteen suurin puute on varmistuspariston uupuminen, jonka takia kellon aika ja laitteen muut asetukset nollaantuvat jos virtalähteen herätevirta katoaa hetkeksikin.
Asennus
Kotelon ominaisuuksista pääsee tietysti helpoiten selville asentamalla testilaitteiston sen sisään. Kuten jo edellisen sivun virtalähdeosiosta saattoi päätelläkkin niin uhriksi joutui kelvollinen pelikone AMD Athlon 3400+ -prosessorilla. Poikkeuksena emolevy, jota kuvissa edustaa Shuttle AN50R.
Aloitetaanpa kiintolevyjen ja optisten asemien asennuksesta.
5,25"-paikkojen lukitus
Serverikoteloiden hyvät puolet tulevat yleensä esiin konetta kasatessa ja asemia, sekä muita irrotettavia osia vaihdellessa. Tässäkin tapauksessa CD-asemaa paikalleen pujottaessani tunsin kuinka asema lukittui kohdilleen. Syyksi paljastui 5,25"-paikkojen toisella sivulla olevat kohdistimet, jotka uppoavat aseman ruuvien reikiin sen saavuttaessa oikean paikkansa. Aseman tukeva kiinnitys hoituu toisella puolella olevien aukkojen läpi ruuvattavilla ruuveilla. Helppoa ja kätevää.

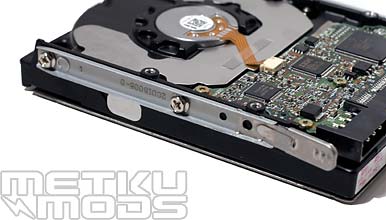

Kiskot
Kiintolevyjen kiinnitys hoidetaan kiskojen avulla, jotka kiinnitetään kohteena olevaan asemaan etukäteen. Asema pujotetaan telineeseen ja se lukittuu paikoilleen ilman lisätyökaluja. levyn irrotus sujuu helposti kiskojen päitä aseman reunoja vastaan puristamalla ja kevyesti vetämällä.

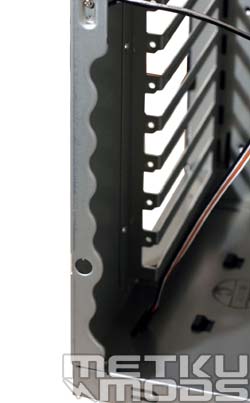

Pyöristykset
Emolevyn kiinnittäminen koteloon sujuu emolevykelkan puuttumisesta huolimatta helposti sillä tilaa on yllinkyllin. Kotelon keskellä olevan palkin voi poistaa halutessaan asennuksen ajaksi, sillä se on kiinni vain kahdella ruuvilla. Lisäkortteja kiinnittäessä huomio kiinnittyy muotoiltuun kotelon reunaan, jonka ansiosta lisäkorttien lukitseminen koteloon onnistuu ilman ongelmia.

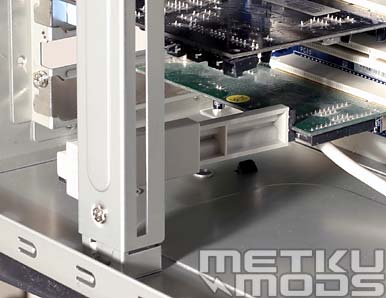

Lisäkorttien tuki
Kun emolevy ja lisäkortit on saatu asennettua koneeseen, voidaan jotkin kortit lukita paikoilleen keskitankoon kiinnitettävällä ohjaimella. Kuvan tapauksessa lyhyt verkkokortti ei kiinnipitoa tarvitse, mutta isoimpien ja painavimpien korttien osalta pidin on kätevä.

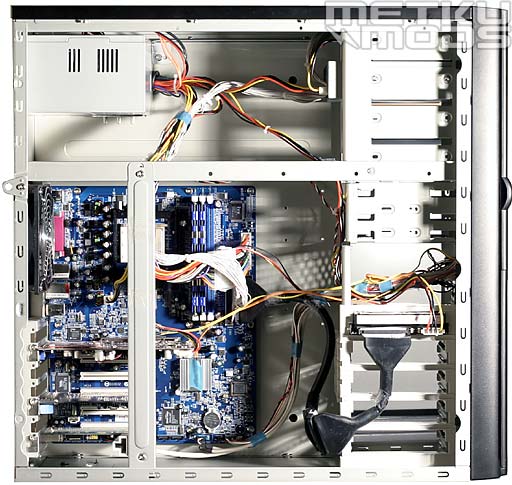

Kone kasassa
Koneen asentaminen koteloon on vaivatonta ja helppoa. Kuten yllä olevasta kuvasta voi nähdä niin tilaa on tarjolla huomattavasti monimutkaisempien kokoonpanojen asentamiseenkin. Tietyltä määrältä johtosotkua ei tässäkään kotelossa voi välttyä. Useimmiten joitakin johtoja on kuitenkin mahdollista niputtaa yhteen nippusiteillä tai jopa teipillä.
Käyttökokemukset
InWin X710 on äärimmäisen käyttäjäystävällinen kotelo. Koneen asentaminen koteloon on helppoa ja tilaa on runsaasti. Koneen ollessa päällä huomio kiinnittyy ensimmäisenä kovaäänisiin tuulettimiin, jonka perään kiittelee mahdollisuutta tuulettimien kierrosluvun säätöön. Myös LCD-näytöstä on iloa runsaasti sillä tuulettimien säädön ja tarkkailun lisäksi siirrettävät lämpötilan tarkkailuanturit tuntuvat mukavilta. Valaistusta kellonaikaa osoittavasta LCD:n näyttötaulusta on arvaamaton hyöty pimeässä.
Ulkoisesti kotelo miellyttää silmää, joskaan ei ole erityisen omaperäinen ja poikkeuksellisen näyttävä. Suurta osaa lukijoista kiinnostanee kotelon soveltuvuus modaukseen ja erinäisten projektien alustaksi. Ulkoinen ehostaminen on helppoa sillä kaikki kotelon seinät ovat irrotettavia ja näin ollen helposti modattavia. Sisäosiin kohdentuvat modausyritykset, kuten vesijäähdytyksen asentaminen onnistunee myös pienellä pähkäilyllä. Koostaan huolimatta kotelon sisäseinät ovat varsin tarkkaan hyväksikäytettyjä ja mm. jäähdyttimen asennuspaikkaa ajateltaessa ovat hyvät neuvot kalliit.
Kotelon ja virtalähteen laadukkuus paistaa läpi pienistä yksityiskohdista. Sisäosien peltien reunat ovat pyöristettyja, kasaamista helpottavia järjestelyjä on ripoteltu sinne tänne ja kotelo jopa tuntuu käsiteltäessä ryhdikkäältä ja tukevalta. Moittimisen aihetta metallin työstöjäljessä tai ulkokuoren maalauksessa on vaikea löytää. Oikeastaan kaikki mieleeni tulevat parannusehdotukset ovat enemmänkin jatkokehittelyä kotelon ominaisuuksista, kuin ominaisuuksien puutteesta. Ensimmäisenä mieleen muotoutuu ajatus kotelon sisällä risteilevien johtojen niputtamisesta yhteen ja ehkä jopa jonkinlaisten johtokourujen integroimisesta kotelon rakenteisiin. Toisekseen tuulettimien kierrosluvun säätimen skaalaa voisi lisätä vielä hiukan. Samalla LCD-näytön ohjainyksikköön voisi lisätä ladattavan patterin lyhytaikaisia sähkökatkoja varten.
