iBASE MB870 - P4 Mini-ITX

Kirjoittaja: Jani 'Japala' Pönkkö Julkaistu: 04.08.2004 Valmistaja: iBASE Tuoteryhmä: Emolevyt

Pintaa syvemmältä

Takaa

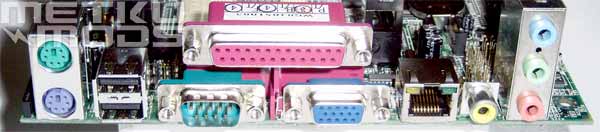

Emolevyn takaa löydämme sarjan melko tuttuja liittimiä. Kaksi kappaletta PS2-liittimiä hiirelle ja näppäimistölle. Kaksi USB2.0-liitintä, 9-pinninen RS-232 -liitin ja rinnakkaisportti. 15-pinninen VGA-liitäntä ja sen vieressä RJ-45 tarjoamassa LAN-yhteyttä. Keltainen RCA-liitin puolestaan mahdollistaa TV-out -toiminnon ja äärimmäisenä oikealla emolevyllä sijaitsevat audio-liittimet antavat tuotteelle 5.1-äänet.

Poweri

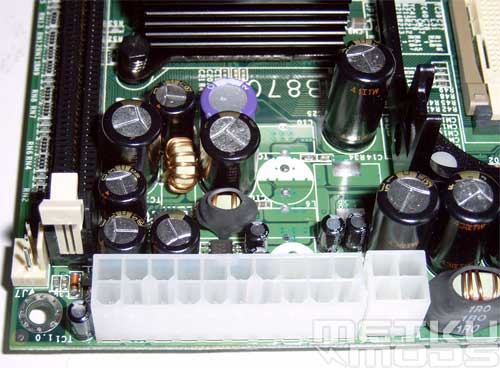

ATX12v-liitin on sijoitettu mahdollisimman lähelle 20-pinnistä ATX-virtaliitintä. Pitämällä nämä kaksi lähekkäin toisiinsa nähden pidetään johtosekamelska kurissa ja mahdollistetaan esteetön jäähdytysilman virtaus. Myös monissa Mini-ITX koneisiin ja vastaaviin pienen mittakaavan tuotteisiin valmistetuissa virtalähteissä nämä kaapelit ovat varsin lyhyet.

IDE

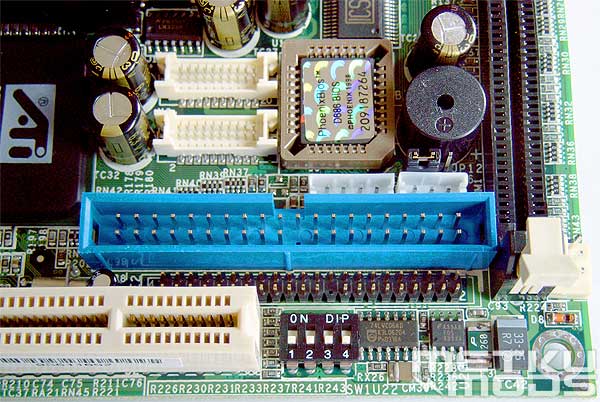

Kuvan yläosasta BIOS-piirin vierestä löytyy kaksi liitintä, jotka tarjoavat LVDS-toiminnallisuuden (kaksi kanavainen 18-bittinen LCD-liitäntä). BIOS-piirin alapuolelta löytyy puolestaan virtaliittimet emolevylle mahdollisesti liitetyn LCD-näytön invertterille. Sininen liitin kuvan keskivaiheilla on vakio 40-pinninen IDE-liitäntä. Heti tämän liittimen alapuolelta löytyy 44-pinninen liitäntä 2.5"-kiintolevyille ja vastaaville optisille asemille. LVDS LCD-näytön resoluutio puolestaan vaihtuu kuvan alareunassa olevaa Dip-kytkinrivistöä käyttäen.

Takakulma

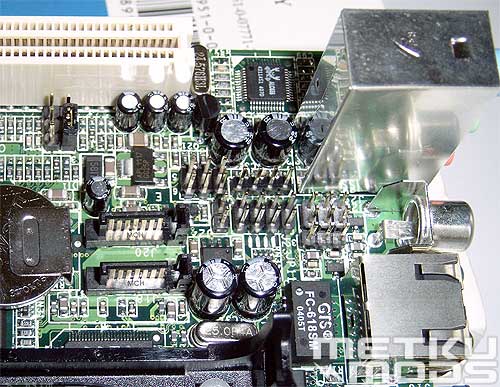

Molemmat SATA-liittimet löytyvät kyseisestä nurkkauksesta. Sijoittelu on varsin toimiva sillä valtaosassa laitteistoja kiintolevyjen omat liittimet tulevat osoittamaan kohti emolevyn takaosaa. Digitaalinen 4-in ja 4-out I/O -liitäntä, pinnirima kahdelle USB2.0-liittimelle ja pinnirima virta- ja reset-painikkeille on sijoitettu myös tähän kulmaan.

Vaikka liittimiä on sijoitettu näinkin suuri määrä yhteen kohtaan emolevyä, on niiden sijainti varsin onnistunut. Tällä tavalla saadaan suuri joukko johtimia pidettyä yhdessä nipussa ilman tarvetta kuljettaa niitä eri puolilta emolevyä yhteen paikkaan. Tämä johtaa paljon hallittavampaan johdinnippuun, mahdollistaen siistin asennuksen ja paremman pääsyn emolevyn eri oheiskomponenttien luo.

"Toinen nurkkaus"

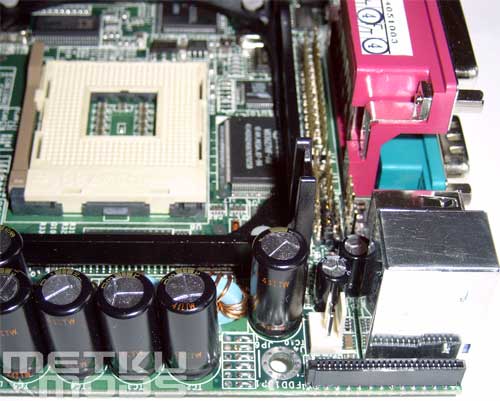

Coolerin kiinnityskehikon ja rinnakkaisporttiliittimen välistä löytyy pinnirima RS-232 -kaapelille. Jälleen erittäin hyvä sijoittelu, pitäen tämän kohtalaisen leveän lattakaapelin poissa emolevyn keskiosista. Emolevyn nurkasta löytyy pieni 26-pinninen liitäntä mahdollista levykeasemaa varten.

Piirit

Piirit

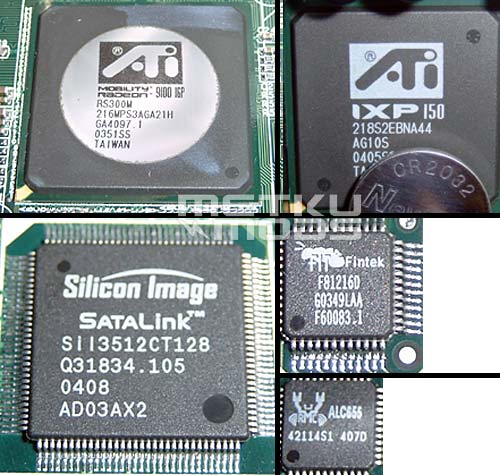

Tässä eräät iBASE MB870-emolevyn tärkeimmistä oheispiireistä.

Realtek RTL8100BL hallitsee 10/100Mb LAN-toiminnot ja Winbond 83627HF valtaosan I/O-toiminnoista kuten COM1- ja COM2-portit, rinnakkaisportin, laitteistovalvonnan jne.

Suurin osa näistä piireistä on melko yleisiä tämän päivän emolevyissä. RS300M, Mobility Radeon 9100IGP on kuitenkin hiukan eksoottisempi tapaus, mutta se tullee yleistymään ajan myötä. Valitsemalla tämän piirisarjan ohi i845G:n ja i865G:n, iBASE varmisti emolevynsä pirteän toiminnan grafiikkapuolella. Ominaisuus, joka on jäänyt kovasti kehityksen jalkoihin aikaisemmissa Mini-ITX ja vastaavissa tuotteissa.
