Rakenne

Vaikka emolevy tarjoaisikin suuren määrän hienoja ominaisuuksia, se voidaan vielä pilata huonolla layoutilla. Esimerkiksi näytönohjaimen asentaminen voi estää muistikampojen lisäämisen tai SATA-liitinten käyttämisen. Tarkistetaan miten on asian laita tämän emolevyn osalta.

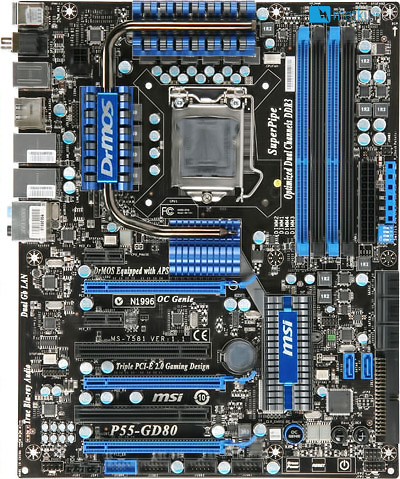

MSI:n P55-GD80 ei eksy mitenkään turhan kauas useimmin nähdyistä layouteista. Emolevyn yläosasta löytyvät socketin lisäksi virransyöttö- ja muistipaikat. Alapuoliskosta puolestaan löytyvät emolevyn PCIe- ja PCI-liittimet. Emolevyllä on kokonaista kolme täyspitkää PCIe x16 -paikkaa, joiden välistä löytyvät emolevyn muut PCIe- ja PCI-paikat.

Kuten arvata saattaa, P55 jatkaa samaa rataa X58:n kanssa tarjoten täten mahdollisuuden SLI:hin. SLI:n lisäksi piirisarjalta luonnistuu tietenkin myös Crossfire.

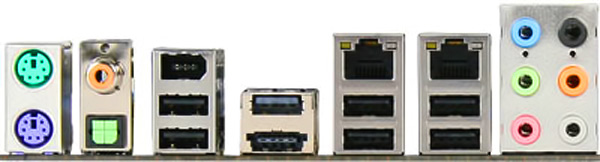

Vasemmalta lähtien löydämme PS2-liittimet, SFDIF-liittimet, yksittäisen Firewiren, kahdeksan USB-porttia (joista yksi on eSATA/USB-combo portti), kaksi LAN-porttia ja perus ääniliittimet.

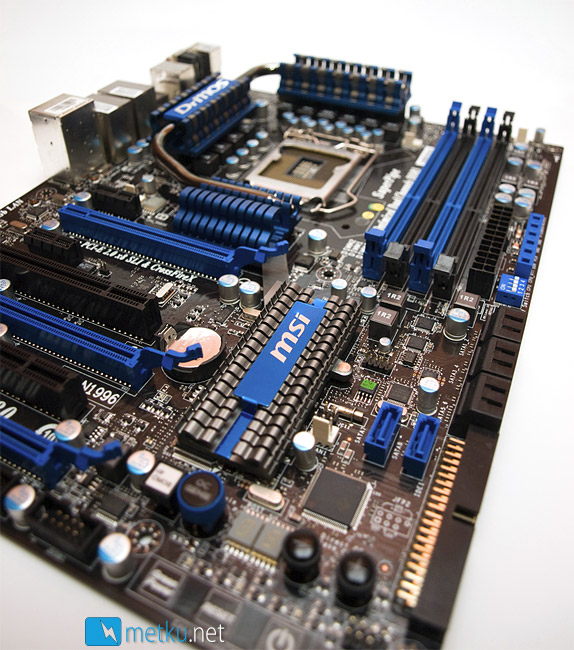

MSI on päätynyt käyttämään tyylikästä sini-harmaata väriteemaa tämän emolevyn osalta. Etualalla olevan siilin alta löytyy emolevyn PCH-piiri. Tämä siili on itseasiassa suoraan liitoksissa muihin emolevyltä löytyviin siileihin joko suoraan tai heatpipen välityksellä.

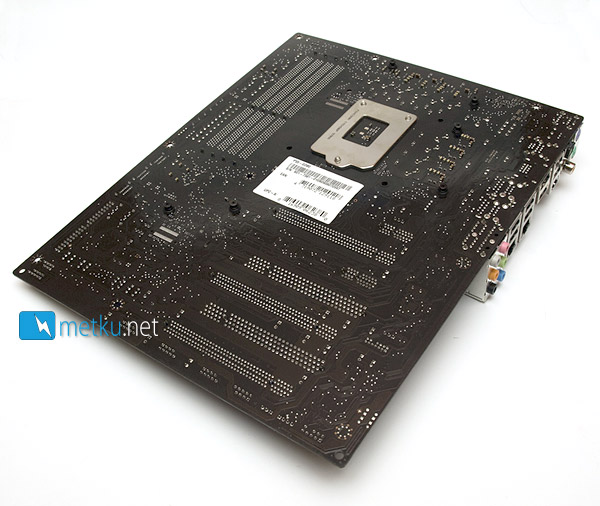

Emolevyn takaa ei socketin taustalevyä ihmeellisempää löydykkään.
