Rakenne jatkuu

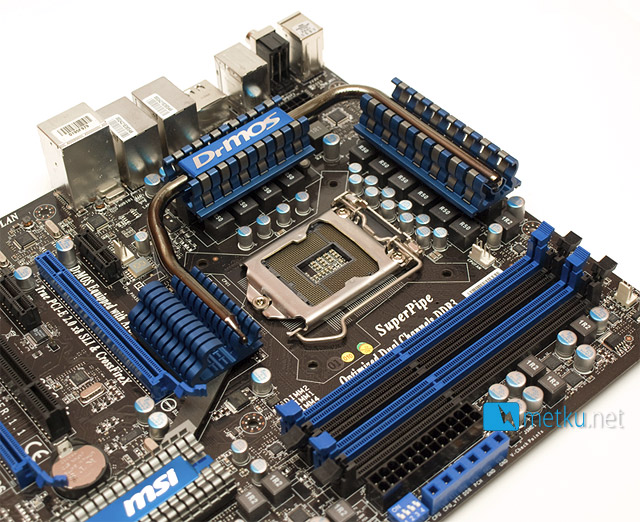

Tässä nähtävillä on yleiskuva prosessoria ympäröivästä alueesta. Suuri osa tästä tilasta on 14-vaiheisen virransyötön peittämänä. MSI:n käyttäessä tunnettua DrMOSiaan tälläkin emolevyllä, sen 14 vaihetta pitäisi riittää virransyöttämiseen osille, vaikka ne olisivatkin reilusti ylikellotettuja.

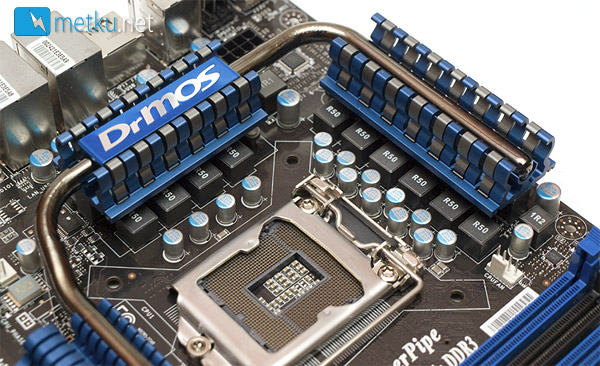

Prosessorin yläpuolelta löytyy suurin osa virransyötöstä. Mosfetit ovat emolevyn sini-harmaiden siilien alla piilossa, ja nämä siilit puolestaan on linkitetty toisiinsa "Superpipe":llä. Vaikka heatpipen suurista mitoista johtuen pitäisi olla tarpeeksi lämmön siirtämiseen, itseäni hieman ihmetyttää, ettei itse heatpipen ja siilien välissä näytä olevan mitään lämpötahnaa. Toki lämpö siirtyy näinkin siilistä heatpipeen, mutta tätä voisi parantaa jonkin verran tahnaa lisäämällä.

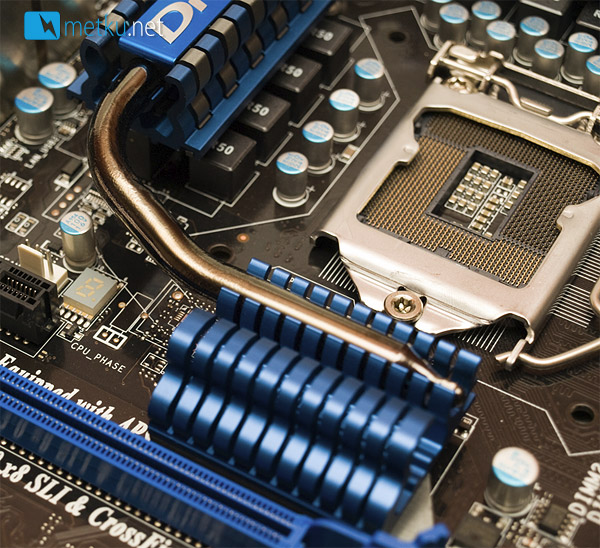

Tästä lähikuvasta voimmekin bongata puolestaan emolevyltä löytyvän LED-näytön, joka näyttää käytettäessä kuinka monta vaihetta on käytössä prosessorin virransyötöstä.

Kuvassa on myös siili, jonka alta voisi kuvitella löytävänsä northbridgen, mutta tässä tapauksessa alta ei paljastu mitään. Koska tätä emolevyä käytetään pohjana uudemmille Big Bang -emolevyille, tämä siili jäähdyttää niissä versioissa joko Nvidian NF-200-piiriä tai vaihtoehtoisesti Lucidin Hydra 200 -piiriä.

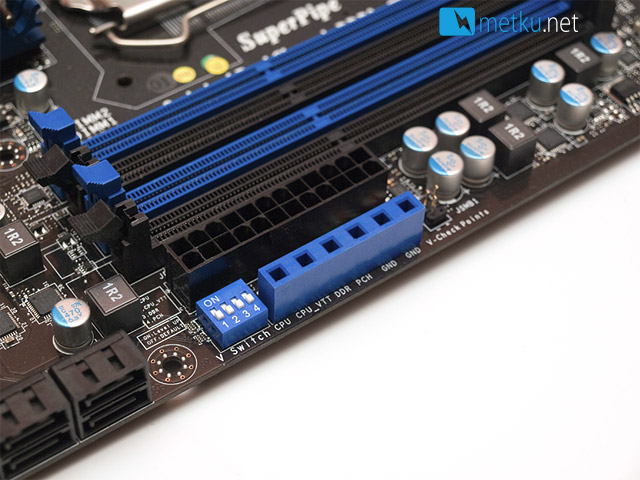

Siirryttäessä emolevyn reunaa kohti löydämme ATX-virtaliittimen, V-Switch-kytkimen ja V-Check-liittimen. V-Switchin avulla on mahdollista säätää asetettavien jännitteiden BIOS:n maksimirajaa hieman korkeamalle. Emolevyltä löytyy yhteensä neljä kytkintä, yksi prosessorin, yksi CPU_VTT:tä, yksi muistien ja PCH jännitteitä varten.

V-Check-liitintä voidaan käyttää puolestaan oikeiden jännitteiden mittaamiseen suoraan emolevyltä. Kätevä ominaisuus niille, jotka haluavat puristaa viimeisenkin tipan suorituskykyä kokoonpanostaan.

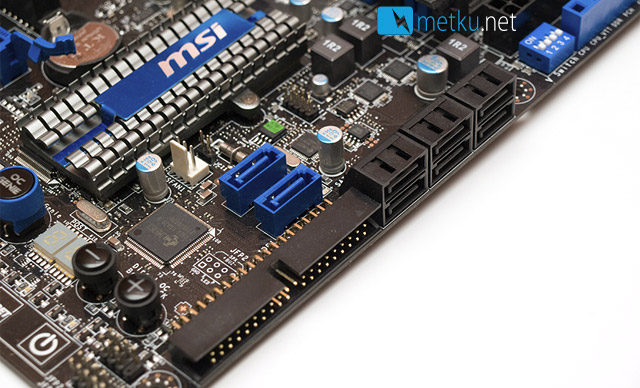

Hieman alempaa emolevyltä löytyvät IDE- ja SATA-liittimet. SATA-liittimiä on yhteensä kahdeksan, joista kuusi osoittaa emolevyn reunasta poispäin ja kaksi suoraan emolevyn pinnasta ylöspäin. Onneksi nämäkään liittimet eivät jää ainakaan täysin näytönohjaimen alle, joten nekin ovat käytettävissä vaikka asentaisikin toiseen PCIe x16 paikkaan kortin.
