Rakenne jatkuu

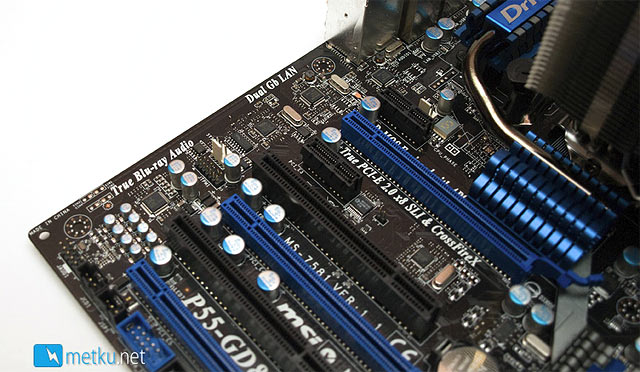

Emolevyn takareunasta löytyvät puolestaan piirit, jotka ovat vastuussa mm. äänestä ja emolevyn kahdesta Gigabitin verkkoliitännästä. Realtekin 889a-piiri pitää huolen äänestä ja Realtekin RTL8111DL huolehtii puolestaan verkosta.

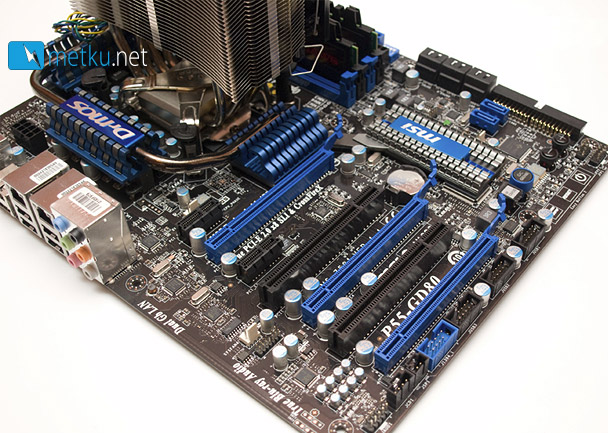

Aivan emolevyn alareunasta löytyy yhteensä kolme sisäistä USB-liitintä, yksi firewire-liitin ja audio-liittimet etupaneelia varten.

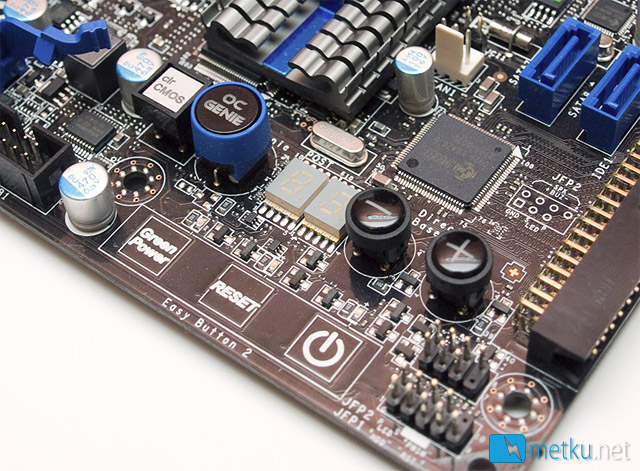

Aivan emolevyn kulmasta löytyvät emolevyn Green Power-, Reset- sekä virtanapit. Äkkiä katsottuna voisi näyttää siltä, että liittimet ovat jääneet asentamatta tehtaalla. Kaikesta huolimatta tehtaalla ei olla unohdettu mitään, sillä nämä kytkimet toimivat hipaisunappeina. Näiden nappien lisäksi emolevyltä löytyy yhteensä neljä perinteistä nappia BIOS:n nollausta sekä OC Genie- ja OC Direct -toimintoja varten. Suurimmalle osalle on varmasti selvää, mitä BIOS:n nollausnapilla tehdään, mutta nämä muut voivat herättää muutamia kysymyksiä.

OC Genie -nappia painamalla voidaan kytkeä emolevyn OC Genie -toiminto päälle ja pois. OC Genie tarkistaa mitä osia kokoonpanoon on asennettu, jonka jälkeen emolevy kellottaa näitä osia turvallisten rajojen sisällä. Direct-OC puolestaan mahdollistaa Base-clock-kellotaajuuksien hienosäätämisen lennosta. Napit ovat suhteellisen mukava lisä käyttäjille, jotka käyttävät emolevyä testipenkissä. Ja olkaa huoleti, OC Genie -toiminnon saa myös päälle ja pois BIOSista käsin, joten koteloa ei ole pakko avata joka kerta.

Asennus

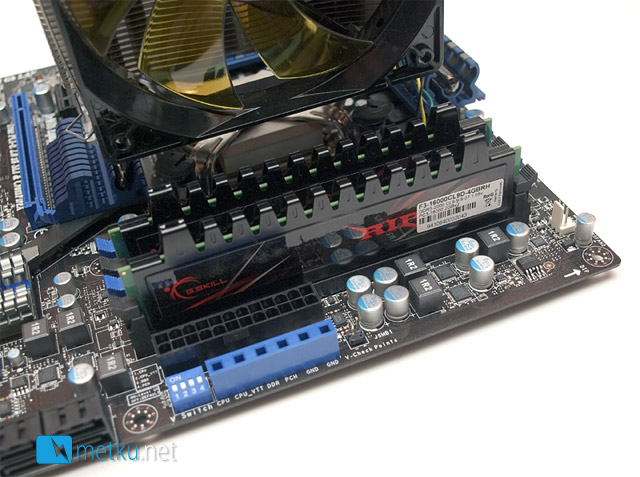

Tässä emolevylle on asennettu Thermalrightin MUX-120 siili ja G.Skillin muistit omille paikoilleen. Mikään näistä osista ei tuottanut sen suurempien ongelmia asennuksen kannalta.
