Noiseblocker-Fortron 400W

Kirjoittaja: Toni 'Dragosoft' Laine Julkaistu: 07.03.2004 Valmistaja: Noiseblocker Tuoteryhmä: Virtalähteet

Testit

Laitteisto

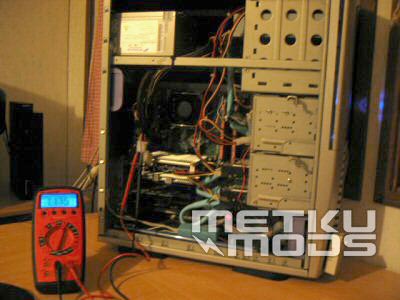

Testi laitteisto

Testit testattiin kokonaan ylläolevalla laitteistolla. Jännitemittaukset suoritettiin MBM5-ohjelman lisäosalla, MBMlogilla ja Meterman 34XR -yleismittarilla. Testituloksissa täytyy huomioida, ettei MBM5 ole täysin luotettava, vaan enemmänkin suuntaa-antava. Idle-mittaukset otettiin tunnin idle-ajan jälkeen ja rasitustestit tehtiin 3DMark03-ohjelmalla. Yleismittarin lukemat otettiin suoraan ulostulon molex-liittimestä.

Yleismittarin kuvat ovat ehkä vähän erilaiset kuin ollaan totuttu, mutta mielestäni ne ovat selkeät ja toimivat. :) Kuvista näke jännitteiden ääripäät.

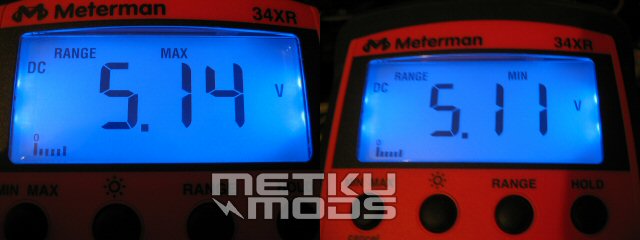

Yleimittari +5 V idle

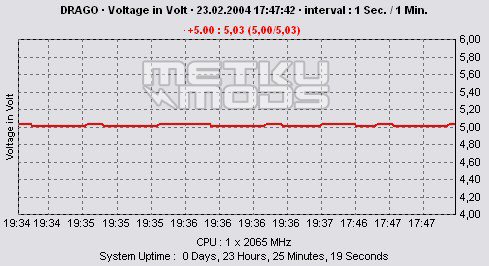

MBMlog +5 V idle

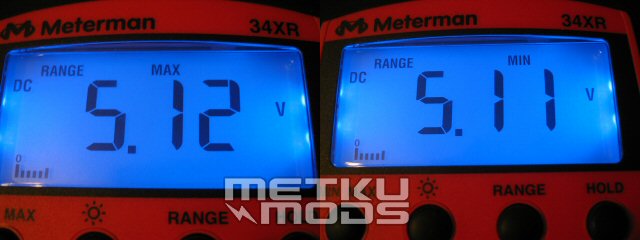

Yleismittari +5 V rasitus

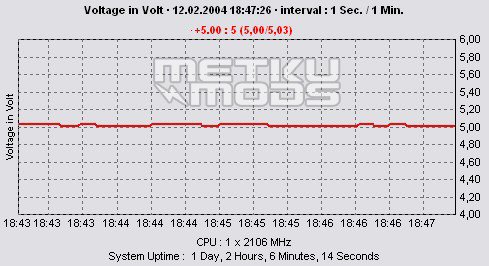

MBMlog +5 V rasitus

+5 V:n linja on hyvin vakaa idlenä ja rasituksessa, ihan kuin olisi viivottimella vedetty. Yleismittarikuvissa näkyvät ääripäät, joiden välillä ei suurta heitoa ollut. Arvot heittelehtivät testiaikana kohtuullisen vähän ääripäiden välillä niin idlenä kuin rasituksessakin. Yleismittarikuvan vasen on testausaikana saatu maksimiarvo ja oikealla on vastaavasti minimiarvo. Joten aivan mahtavat tulokset!

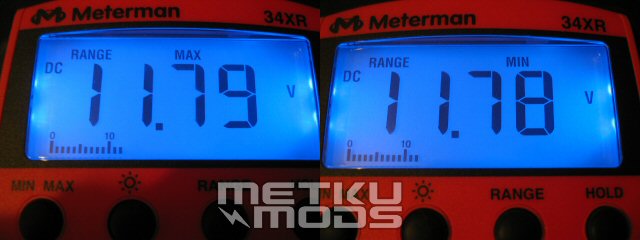

Yleismittari +12 V idle,

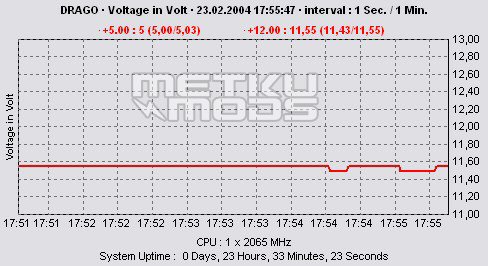

MBMlog +12 V idle

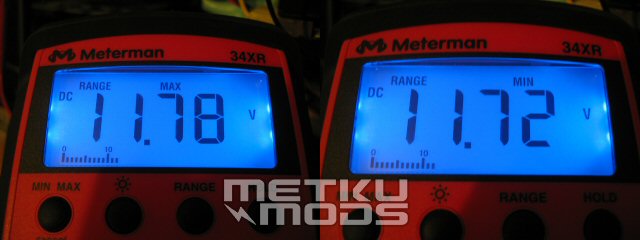

Yleismittari +12 V rasitus

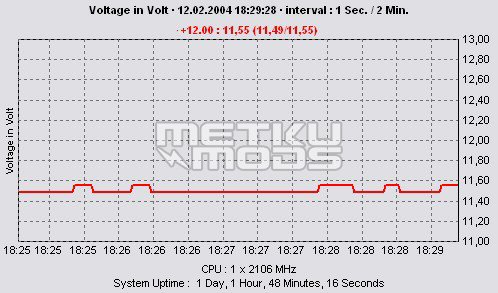

MBMlog +12 V rasitus

+12V linja oli idlenä ihan kuin suora viiva, mutta pari "kuoppaa" änkesi kuvaan mukaan. :) Rasituksessa +12 V:n linjassa esiintyi suhteellisen harvoin hyvin pientä heilahtelua. Yleismittari näytti idlenä käytännössä aivan samaa lukemaa ja rasituksessakin heilahtelu oli pientä. Joka tapauksessa loistavaa jälkeä!

Jännitteet pitivät paikkansa ja olivat valmistajan ilmoittamissa rajoissa. Rasituksessa +5 V:n linja oli yhtä vakaa kuin idlenäkin, mutta +12 V alkoi silloin tällöin heittelehtimään hyvin vähän. Mielestäni jännitteet olivat mahtavat ja parin testiviikon aikana aikana ei ollut virtalähteestä riippuvia kaatuiluja eikä muutakaan epämääräistä.
