Albatron PX865PE Pro II

Kirjoittaja: Antti Valkeinen Julkaistu: 14.09.2003 Valmistaja: Albatron Tuoteryhmä: Emolevyt

Ulkoasu:

MB

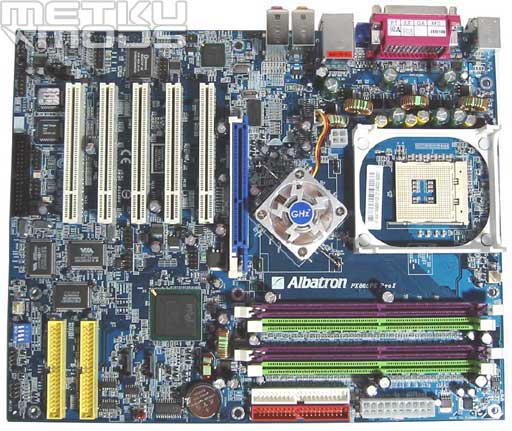

Tästä lankusta ei puutu tyyliä, sinivalkoinen perusilme korostettuna muistipaikkojen värikoodauksilla ja muiden liittimien kirjolla aiheuttaa sponttaaneja OOH!, AAH! -reaktiota. Emolevyn yleisilme muilta osin noudattelee varsin tarkasti peruskaavaa, jossa piirisarja on sijoitettu 45-asteen kulmaan AGP-slotin ja prosessorin kannan väliin ja muut liittimet ovat aseteltu nätisti emolevyn reunoille. Poikkeuksen sijoitteluun tekee kuitenkin diskettiasemaliitin, joka on jostain syystä aivan emolevyn alaosassa.

AGP slot & DIMMs

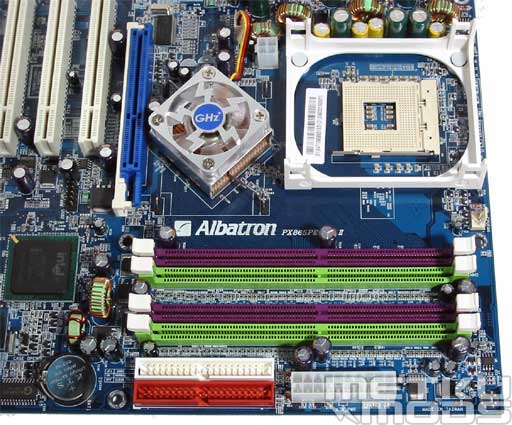

Peruskaavasta ei olla poikettu tässäkään kohtaa ja AGP-paikkaan asetettu näytönohjain estää tehokkaasti muistien asentamisen. Tila on ilmeisen niukassa, mutta siitäkin huolimatta samat pikkuongelmat elävät vahvana lähes kaikissa samaan piirisarjaan perustuvissa emolevyissä. Vain harvat valmistajat jaksavat vaivata päätään näillä emolevyarvostelijoiden väkisin esiinkaivamilla ongelmilla. IDE-liittimet on sen sijaan ujutettu nätisti heti muistipaikkojen taakse ja ATX-virtaliitin niiden viereen, diskettiasemakaapeli ei poikkeuksellisesti olekkaan samassa läjässä, vaan aivan emon alareunassa.

AGP slot & DIMMs

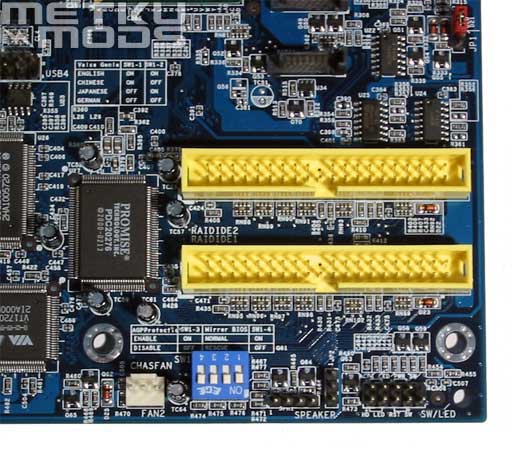

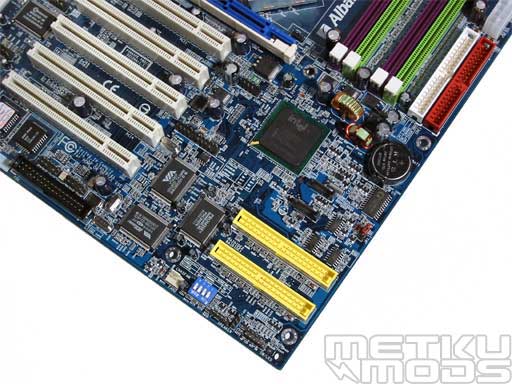

Emolevyn alaosaan on sijoitettu keltaiset Promisen IDE-RAID:n liittimet, sekä niiden yläpuolelle SATA-liittimet. Aivan alareunassa näkyy sininen DIP-kykin, jonka avulla on mahdollista säätää Voice Genie™:n kieliasetusta, AGP-suojaustilaa sekä BIOS Mirror™ -toiminnon avulla palauttaa rikki mennyt BIOS. BIOS:n punainen nollausjumpperi on emolevyn reunassa kätevällä paikalla, joten BIOS:n nollaaminenkin onnistuu tarpeen vaatiessa helposti.

Alareunassa olevat paikat virta- ja kovalevyledeille sekä reset- ja virtakytkimien paikat eivät ole värikoodattuja ja ilman ohjekirjaa johtojen paikoilleen laittaminen vaatii taas apuvaloa ja suurennuslasia. Värikoodauksen käyttö olisi suositeltavaa.

Liittimet

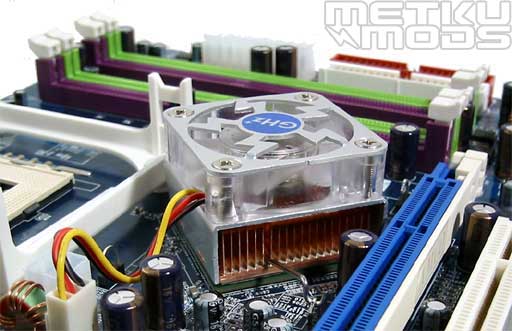

Albatron hoitaa piirisarjan jäähdytyksen aktiivisella näyttävällä siili-tuuletin-yhdistelmällä. Jäähdytys kuparisine siileineen ja läpinäkyvine tuulettimineen on kohtalaisen näyttävä. Mutta kun emolevyn käynnistää, tuuletin alkaa hohkaamaan sinistä valoa ja jälleen kerran OOH, AAH -huudoilta ei voi välttyä. Valitettavasti tuuletin on kiinni vain kahdella koukulla emolevyssä ja pienen i865PE-piirisarjan päällä tälläinen kiinnitys ei ole niitä aivan tukevimpia.

Piirisarjan tuuletin

Virransyöttö:

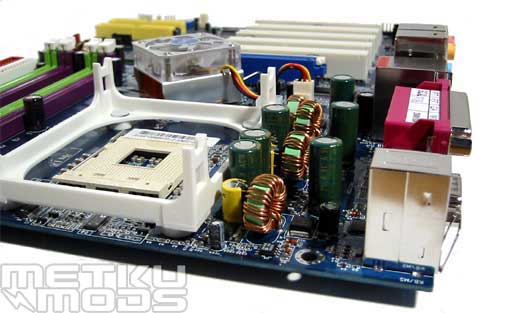

Prosessorin virransyöttö on hyvin lähelle samanlainen kuin aikaisemmin arvostellussa Asus P4P800:ssa. Kolmivaiheinen virransyöttö on rakennettu ADP3180-piirin ympärille ja tarjoaa samalla yhteensopivuuden Intelin VRD/VRM 10 -speksien kanssa. Teoriassa Albatron PX865PE Pro II siis tukee tulevia Prescott-prosessoreita, mutta vasta aika näyttää miten käytännössä käykään.

Virransyöttö reguloi prosessorijännitteen tuttuun tyyliin 12V:stä, jonka vuoksi P4-lisävirtaliitin on sijoitettu aivan virransyötön viereen. Sijoittamalla 12V-liitin lähelle virransyöttöä ja jättämällä iso ATX-liitin kauas emolevyn toiselle reunalle vähentyy johtosotku emolevyn päällä merkittävästi.

Virransyöttö

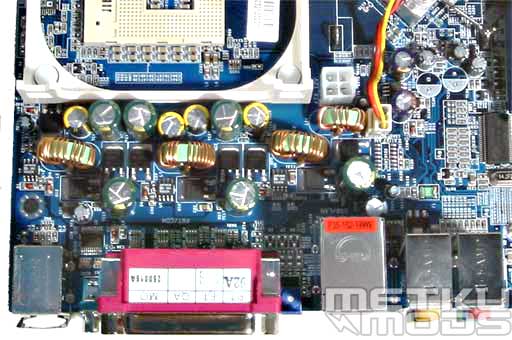

Kondensaattoreiden alimitoitus ja huono laatu ovat puhuttaneet viimeisen vuoden aikana kovasti. PX865PE Pro II:ssa prosessorin virransyötössä on käytetty kolmea Sanyon 1800uF 16V, kolmea Sanyon 2200uF 6.3V ja neljää pientä merkitöntä 820uF 2.5V kondensaattoria. Mosfetteja on yhteensä yhdeksän. Alimitoituksesta ei voida tässä tapauksessa todellakaan puhua, mutta kondensaattoreiden laadusta ei äkkiseltään voi sanoa vielä mitään.

Virransyöttö

Emolevyn komponenttisijoittelu on pikku puutteineenkin vähintään hyvä. Mitään ylitsepääsemättömiä komponenttisijoitteluongelmia ei emossa ole ja ulkonäöltään emo on ehdottomasti yksi markkinoiden näyttävimmistä.

Ominaisuudet:

IDE ja SATA ohjaimet:

IDE ja SATA ohjaimet

Albatronista löytyy sekä ICH5R, että Promisen Promise PDC20276 RAID-ohjain. ICH5R tarjoaa kaksi IDE-väylää ja kaksi SATA-väylää, jota käytettäessä on mahdollista myös hyödyntää ohjaimen RAID-ominaisuuksia. Promisen IDE-RAID-ohjain puolestaan tyydyttänee useimpien IDE-RAID-käyttäjien tarpeet. Yhteensä lankkuun on siis mahdollista liittää kahdeksan IDE-laitetta ja kaksi SATA-laitetta.

Testasin ohjaimet kuten tavallista. IDE-ohjaimien nopeustesti suoritettiin IBM 80GB 120GXP -kiintolevyllä ja SATA-ohjaimet testattiin Western Digital WD2500JD SATA-kiintolevyllä.

SiSoft Sandra 2003 HDD performance

Kaaviossa näkyy joidenkin yleisimpien ohjaimien tuloksia ja olen lisännyt siihen nyt joukosta poikkeavia tuloksia. ICH5R:n SATA-ohjain oli nopeudeltaan täysin Epox 4PDA2+:lla ajettua tulosta vastaava, mutta IDE:tä käytettäessä suorituskyky katosi johonkin. Tulos oli odotettua huonompi ja kysymyksessä saattaa olla myös Asus P4P800:sta vaivannut ongelma eli "32-bit data transfer" -säädön oletusasetus. Albatronin BIOS:sta ei vain löytynyt tilannetta korjaavaa namiskaa, joten toistaiseksi ongelma jäi ilman ratkaisua.

Ääni:

Via Envy24PT

Mielestäni yksi Albatron PX865PE Pro II:n omalaatuisimmista ja hienoimmista ominaisuuksista on sen ääniratkaisu. Albatron ei ole tyytynyt mihinkään tavanomaiseen ja halpaan 5.1-ääniä tukevaan ratkaisuun, vaan on kertahietolla siirtänyt integroitujen äänien laadun ja ominaisuudet ylempään keskiluokkaan VIA Envy24PT -piirin avulla.

Piiri on siis sama kuin esimerkiksi Terratec Aureon 7.1 Space - äänikorttissa. 24-bit-erottelutarkkuudellaan ja 96KHz -näytetaajuudellaan se ottaa askeleen eteenpäin verrattuna muihin integroituihin ratkaisuihin. Tämän lisäksi piiri tarjoaa vielä kahdeksankanavaisen ulostulon, joka mahdollistaa mm. Dolby Digital EX ja DTS ES DVD-Video ääniraitojen toistamisen.

Tokihan piiri tukee myös yleisimpiä 3D-äänistandardeja kuten A3D, EAX 1.0 ja EAX 2.0:sta. Myöskään liitännöistä ei ole pulaa sillä 7.1-analogisten ulostulojen lisäksi mukana tulevalla S/PDIF-lisäkortilla saadaan ääni ulos ja sisään digitaalisesti joko optista tai koaksiaalipiuhaa pitkin. Normaalit analogiset mikrofonin, ja linjan sisääntulot löytyvät luonnollisesti ja korvakuulokkeille on vielä aivan oma liitäntä.

NForce2 MCP-T Soundstorm ääniratkaisuun verrattuna Envy24:sta uupuu Dolby Digital enkoodaus, jolla esimerkiksi 5.1- ai 7.1-äänet voitaisiin tuupata suoraan vahvistimelle digitaalisesta ulostulosta. Envy24PT:stä toki löytyy valmiiksi koodatun signaalin läpivienti, mutta itse se ei osaa sitä tuottaa. Ratkaisua tähän ongelmaan ei ole ihan heti luvassa sillä PCI-väylä rajoittaa väylällään tehokkaasti 7.1-äänen pakkaamista AC3-muotoon, Soundstorm ei tästä ongelmasta kärsi sillä se ei käytä PCI-väylää lainkaan.

Back panel

Ajoin testit käyttäen kunkin äänikortin anologisia ulos- ja sisääntuloja (16-bit 44KHz).

Envy24PT:n äänenlaatu oli kelvollinen, mutta verrattuna esimerkiksi Terratec SoundSystem DMX 6Fire 2496:een, joka perustuu liki samaan piiriin, on äänenlaadussa selvä ero. Ero johtuu siitä, että PX865PE Pro II:ssa liitännät on hoidettu VIA VT1616 AC97 -koodekilla, jolla tarvittavat ADC- ja DAC-muunnokset hoituvat kivutta, mutta äänenlaatu ei pärjääkkään enää huippulaadukkaille DAC- ja ADC-konvertereille. Ominaisuuksissa siis löytyy, mutta liitäntöjen laadukkuus on vain keskimääräistä hieman parempi.

Kannattaa muistaa, että Terratec Aureon 7.1 Space maksaa halvimmilaankin yli 100e ja Albatronissa samat ominaisuudet tulevat mukana liki ilmaiseksi. Huippulaatuiset ADC:t ja DAC.t maksavat maltaita ja siksipä parasta haluavat saanevat erillisellä äänikortilla vielä hieman parempilaatuista ääntä.

LAN:

Intel 82547EI ET LAN (CSA)

Intel 82547EI ET LAN on varmasti paras CSA-väylää käyttävä verkkopiiri (ja ainut). Useimmat i865PE- ja i875P-piirisarjalaiset emolevyt ovat tyytyneet saatavilla olevasta CSA-liitännästä huolimatta halvempaan 100- tai 1000-megaiseen verkkopiiriin, mutta Albatron ei ole tämän emolevyn kohdalla tinkinyt laadusta eikä nopeudesta. CSA-väyläinen verkkokortti tarjoaa täydellä nopeudellaan huomattavasti enemmän suorituskykyä kuin PCI-väyläinen vastaava verkkokortti. 32-bittinen PCI-väylä kykenee juuri ja juuri siirtämään sen verran dataa, kuin gigabittinen verkkokorttikin kykenee, mutta kun muistetaan, että PCI-väylässä on muitakin laitteita,auttamatta seuraa tilanne, jossa PCI-väylä tukkeutuu ja suorituskyky laskee. CSA-väylä on tarkoitettu ainoastaan verkkokortin käyttöön, jolloin ei ole vaaraa väylän tukkeutumisesta ja PCI-väylä jää kokonaan muun liikenteen käyttöön. Normaalissa 100 Mbps -verkossa eroa tuskin huomaa niinkuin alla olevista tuloksista selviää, mutta gigabitin linjalla kovassa kuormituksessa eroa on.

Albatron PX865PE Pro II:ssa ei ole kompromisseja tälläkään alueella. Vaikka kotikäyttöön CSA-väyläinen verkkokortti onkin hieman ylimitoitettu, pidemmän päälle CSA-väylään siirtyminen rupeaa näkymään myös kotiverkoissa ja miksipä ei päivittää kotiverkkoa jo nyt gigabitin nopeuteen, kun siihen tarjotaan näin loistavat puitteet.

Maksimi siirtonopeuden testasin SiSoft Sandra 2003:lla ja prosessorikuormituksen havainnoin silmämääräisesti Windows Task Managerista koneen siirtäessä suurta tiedostoa koneelta koneelle. Siirtonopeuden rajoittaa samaan arvoon vastassa oleva kone.

100 Mbps -verkossa verkkokorttien välillä ei ole juurikaan eroja. Nopeus sekä prosessoritehon kulutus kaikissa P4-systeemeissä on hyvin lähellä toisiaan.

Firewire ja USB:

VIA VT6307

VIA VT6307 hoitaa kahta Firewire-porttia ja ICH5R:stä löytyy tuki kahdeksalle USB2.0-portille, joista emolevyllä pystyttään käyttämään kuutta. Firewiren toimivuutta en kyennyt testaamaan, mutta sitä tarvitsevat varmasti ilostuvat kun se tästäkin emosta kätevästi löytyy.
