Sapphire Ultimate HD4670 "Passiivinen jäähdytys on uusi musta!"

Kirjoittaja: Toni 'HaoKi' Siik Julkaistu: 29.01.2009 Valmistaja: Sapphire Tuoteryhmä: Näytönohjaimet In English Suomeksi

Sapphire Ultimate HD4670

Tässä meillä sitten on Sapphiren passiivisesti-jäähdytetty HD4670. Kuten varmaan huomaatte heti lähtöönsä, kortti on jonkin verran pienempi kuin sen sisarukset (HD4850 ja HD4870), ollen vain hieman PCI-E liitintä pidempi. Kortilta löytyvä siili näyttää olevan täysin Sapphirelle tuotettu oma ratkaisu, sillä sitä ei ainakaan toistaiseksi löydy markkinoilta irrallaan myytävänä. Siili peittää allensa suurimman osan kortin etupuolesta, jättäen alleensa GPU-piirin sekä muistipiirit.

Tältä kortilta on turha etsiä lisävirtaliittimiä, sillä niitä ei ole. Kortti saa nimittäin kaiken tarvitsemansa virran suoraan PCI-E väylän kautta. Tämä varmasti helpottaa kotelon sisällä johtojen reitittämistä, parantaen siten ilman virtausta kotelon sisällä. Samalla kortti itsessään pysyy viileämpänä, sillä se tarvitsee jonkin verran ilmavirtaa toimiakseen passiivisena.

Sapphire on jättänyt tältä kortilta Crossfire-liittimet pois, joten tämänlaista möhkälettä ei voi linkittää toisen samanlaisen kanssa lisätehon toivossa.

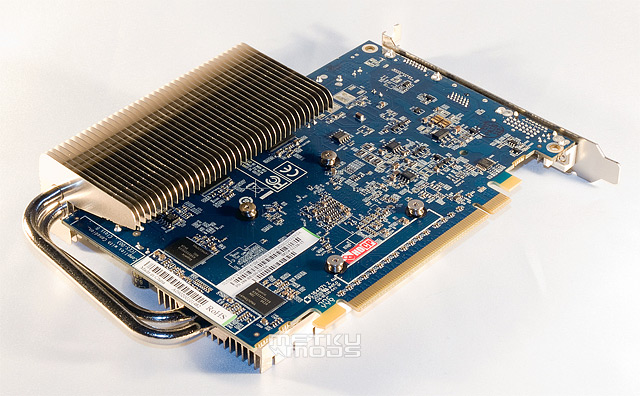

Nyt kun siirrymme kortin taustapuolelle, näemme kuinka pitkälle kortin siili jatkuu kortin tälle puolelle. Tämä ei sinänsä ole mikään yllätys, sillä kortin toisella puolella siili on on jätetty melko maltilliseksi. Kortin taustapuolelta löytyvän siilin pinta-alan pitäisi olla tarpeeksi pitämään kortti tarpeeksi viileänä rasituksessakin. Tällainen järjestely voi tosin aiheuttaa käyttäjille joitakin harmaita hiuksia, sillä tämä kortti vie yhden korttipaikan verran tilaa sen yläpuolelta, estäen korttien käytön siellä. Itse kohtasin tämän ongelman Foxconnin Blackops emolevyn kanssa, jossa ylimmän PCI-E paikan yläpuolella on emolevyn äänikortti. Kortti päätyi tämän vuoksi emolevyltä löytyvään toiseen x16 PCI-E paikkaan.

Jäähdytys tarkemmin

Tästä näemme hieman lähempää kortin kaksi heatpipeä, jotka yhdistävät kortin etupuolen ja takapuolen isompaan siiliin toisiinsa.

Tästä kuvasta näkee jo selvästi kuinka pitkälle taustapuolen siili oikeasti yltää. Tämä möhkäle saattaa aiheuttaa mainittuja yhteensopivuusongelmia

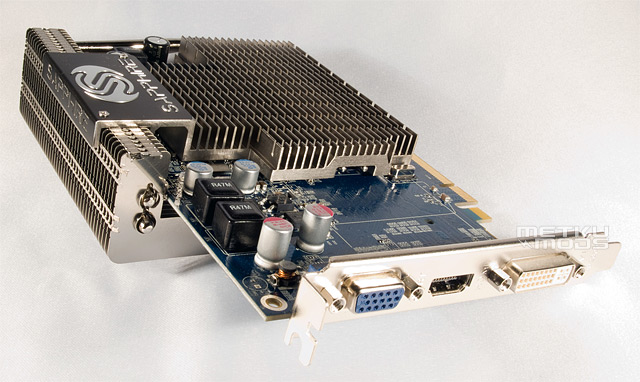

Nyt kun kortin kaikki muut puolet on tarkasteltu, voidaan siirtyä tarkastelemaan kortin liittimiä. Adapterien puute bundlesta selittyy luultavasti sillä, että kortista löytyy kolme tämän hetken suosituinta ja yleisintä liitintyyppiä. Yleensä moderneista korteista löytyy vain joko DVI-I-, HDMI-liittimiä tai niiden yhdistelmiä. Sapphire on kuitenkin päättänyt lisätä kortin taakse vielä perinteisemmän VGA-liittimen.

Tästä kuvasta näkee jo paremmin kuinka tyhjä tämän kortin piirilevy oikeasti on. Piirilevylle ei jää hirveämmin komponentteja näkyville.

Nyt kun tiedämme miltä tämä kortti näyttää, otetaan selvää mihin se pystyy.
