Sisältä

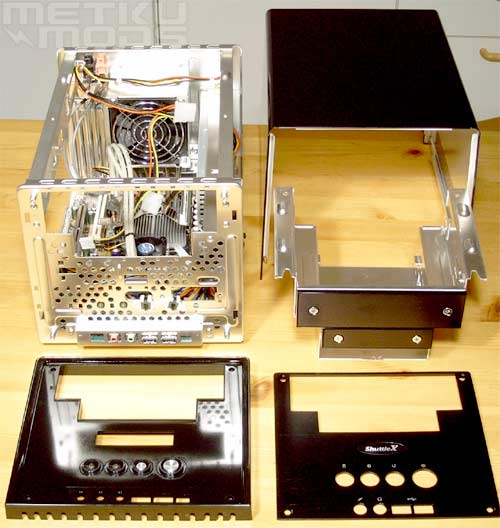

Helppokäyttöinen
SB62G2 voidaan purkaa melko helposti. Päällyskuori kiinnittyy paikalleen kolmella sormiruuvilla. Poista ne ja kuori liukuu helposti pois. Etupaneeli pysyy koossa neljällä ruuvilla ja asemakehikko irtoaa kahden ruuvin poiston jälkeen. Tavallisesti etupaneelia ei tarvitse poistaa lainkaan, mutta ajattelin, että modaajat pitäisivät siitä tiedosta, että se koostuu kahdesta osasta; kehikosta, jossa myös painikkeet ym. ovat sekä etulevystä joka on tehty harjatusta alumiinista. Näin ollen koteloon on helppo tehdä ikkunoita, lisätä LCD- ja TFT-näyttömoduleita sekä valoja esimerkiksi kotelon etuosaan.

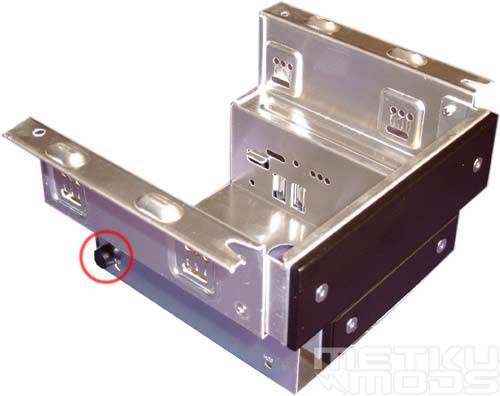

Asemakehikko
Kehikkoon voi sijoittaa kaksi 3,5" laitetta ja yhden 5,25" aseman tai ohjauspaneelin. Jos haluat käyttää vanhaa korppuasemaa, tilaa on vain yhdelle kiintolevylle. Koska nykypäivän BIOSit voidaan päivittää Windowsista ja käyttöjärjestelmä voidaan asentaa käyttämällä vain CD:tä, korppuaseman tarve on erittäin vähäinen. Jos haluat kuljettaa pieniä dokumentteja toimiston ja kodin välillä, USB-muistilaitteissa on enemmän kapasiteettia pienemmässä koossa. Ne ovat myös paljon kestävämpiä ja näin ollen turvallisempia arvokkaankin tiedon tilapäiseen säilytykseen. Näin voit käyttää korppuaseman paikan toiselle kovalevylle.
Voit asentaa kaikki laitteet paikoilleen kehikon ollessa irti. Tämän jälkeen voit pudottaa kehikon paikoilleen yläkautta ja kytkeä asemat. Todella helppo ja nopea tapa. Lisäksi irroittamalla kehikon saat runsaasti työskentelytilaa koneen sisälle.
Huomasitko pienen punaisen ympyrän kuvassa? Sieltä löytyy yksinäinen pieni kumipehmuste. Tämä on yksi pienistä yksityiskohdista, jonka Shuttle on lisännyt SB62G2:een helpottaakseen elämäämme. Pehmusteen tarkoitus on estää lisäkortteja koskettamasta asemakehikon metallia. Mikään ei olisi yhtä turhauttavaa kuin näytönohjaimen käräyttäminen oikosulussa, kun vahingossa tönäiset konettasi hiukan voimakkaammin sen ollessa päällä.

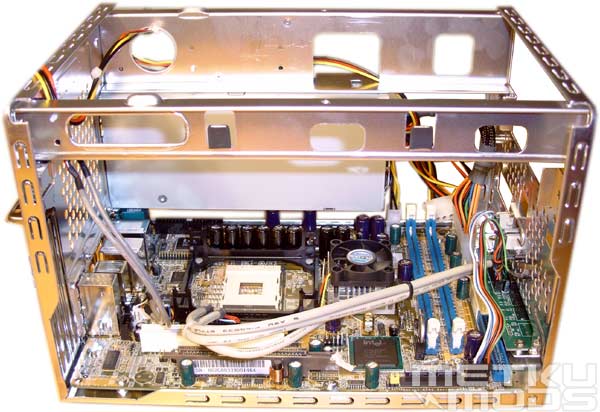

Sivulta
Kun asemakehikko on poistettu, kotelon joka nurkkaan pääsee helposti käsiksi. Tähän pisteeseen on helppo päästä, vaikka tarvetta siihen on vain harvoin. Sinun tarvitsee vain yltää keskelle koteloa, kun vaihdat muistikampoja tai prosessoria. Muisti voidaan vaihtaa melko helposti ilman kehikon poistoakin, joten komponenttien päivitys on tehty mahdollisimman helpoksi. Rystysiä raapivat ja vertavuodattavat asennukset ovat historiaa. Tämän pienen kotelon kanssa on melkoinen ilo työskennellä.

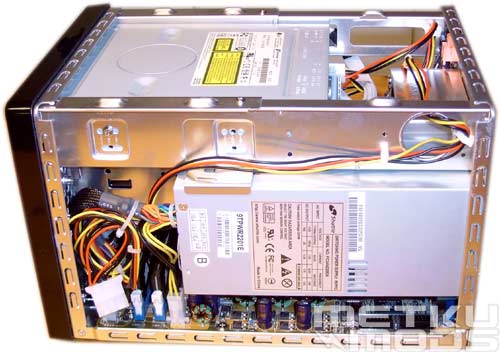

Virtalähteen puolelta
Virtalähde on kotelon toisella puolella. Näin suorittimen jäähdytykselle on lisätilaa enkä näe tässä asettelussa mitään vikaa. Kotelossa on neljä 4-pinnistä Molex-liitintä, yksi 3-pinninen levykeaseman- ja yksi SATA-aseman virtakaapeli sekä ATX- ja ATX12V (P4) -virtakaapelit. Näiden pitäisi riittää suurimmalle osalle käyttäjiä, koska koteloon mahtuu enintään kolme 4-pinnistä laitetta, esimerkiksi kaksi kiintolevyä ja yksi CD/DVD-asema.

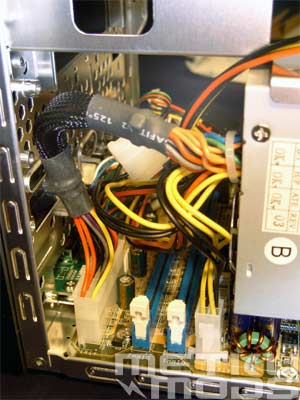

Kaapelisukka
Jälleen pieni yksityiskohta joka pistää silmään. Jopa näin lyhyt kaapelisukka on näppärä ja pitää johdot kurissa, pois tieltäsi.

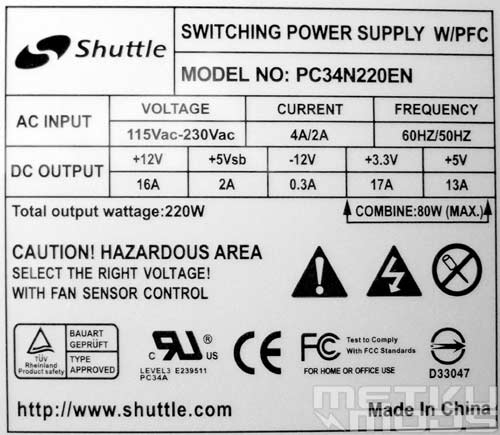

Virtalähteen arvotarra
Virtalähteen luvataan antavan 220 Watin teho, minkä pitäisi riittää lähes kaikkiin kuviteltavissa oleviin kokoonpanoihin. Minulla ei ollut ongelmaa testauksen aikana eri näytönohjaimilla, kovalevyillä tai prosessoreilla. Tietysti, jos suunnittelet peltier-jäähdytystä tai jotain muuta yhtä repäisevää, haluat ehkä kiinnittää huomiosi muihin kuin näihin mini-PC:ihin, mutta jälleen kerran, suurin osa käyttäjistä lienee varsin tyytyväisiä tähän virtalähteeseen.
Näkymä ylhäältä

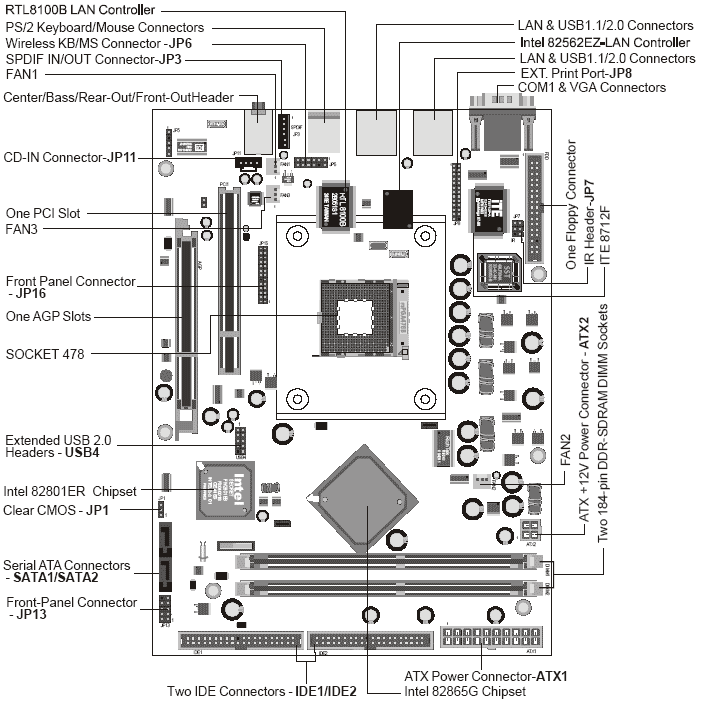

Kaavio

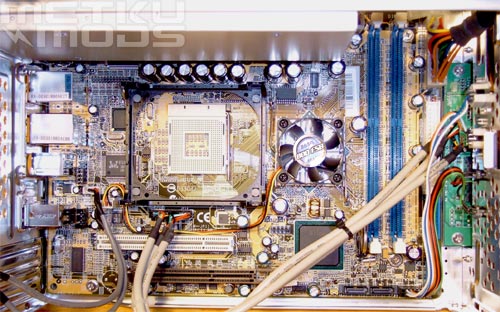

Jos olet vaihtamassa suoritinta tai tekemässä alkuasennusta, tältä kotelo näyttää ylhäältä katsottuna, kun asemakehikko on poistettu. Jälleen hyvin selkeä ja helppopääsyinen kokoonpano. Ylläoleva klikattava kaavio kertoo yksityiskohtaisesti eri komponettien ja liittimien sijainnit emolevyllä.

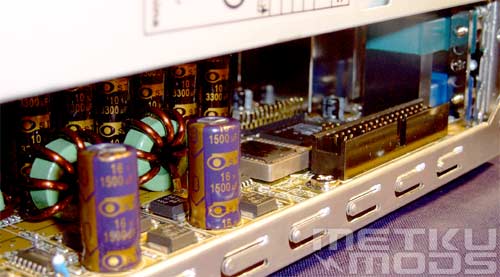

Levykeasemaliitin
Eräs emolevyn erikoisimmista ominaisuuksista on ehdottomasti levykeaseman liitin joka on sijoitettu virtalähteen alle emolevyn perälle. Hetki sitten kerroin miksi et yleensäkään tarvitsisi levykeasemaa joten onkin järkevää, että sen tarvitsemat liittimet on sijoitettu mahdollisimman kauas enemmän käytettyjen liittimien ja osien tieltä. SB62G2:n pienien mittojen ansiosta levykeasemaliitin sijoittuu melko lähelle levykeaseman perää joten itse kaapeli voi olla hyvinkin lyhyt.

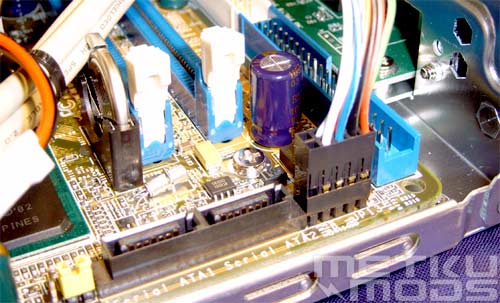

SATA- ja IDE-liittimet + BIOSin nollausjumpperi
Serial ATA -liittimet sijoittuvat IDE-liittimien viereen emolevyn etuosassa joten niihin pääsee helposti käsiksi. Biosin nollausjumpperi on myös erittäin hyvin sijoitettu heti emolevyn reunaan joten sen käyttö on erittäin helppoa tarvitsematta tunkea kättään hankaliin väleihin.
