ICE-jäähdytys
ICE

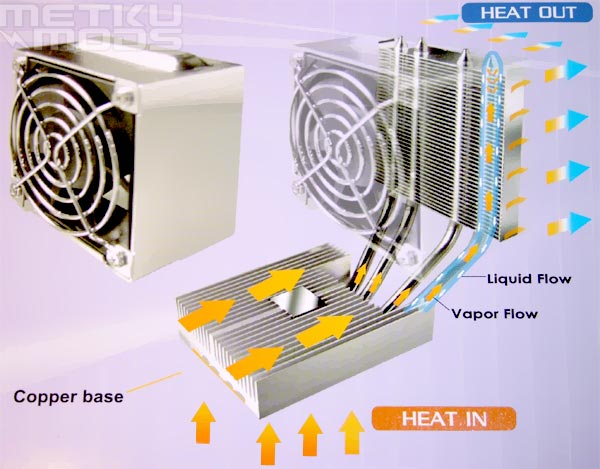

ICE-kaavio
Jäähdytys SB62G2:ssa hoidetaan ICE:llä kuten suurimmassa osassa muissakin Shuttlen XPC-koneissa. Järjestelmä koostuu kolmesta peruskomponentista ja ne ovat: prosessorin jäähdytyssiili, neljä heatpipeä ja jäähdytin tuulettimella. Suorittimessa syntyvä lämpö lämmittää heatpipen sisällä olevaa nestettä, joka höyrystyy ja kuljettaa lämpöenergian putkea pitkin jäähdyttimelle. Jäähdytin sijoittuu kotelon takana olevan reikämaskin taakse, jonka läpi tuuletin voi puhaltaa jäähdyttimen luovuttaman lämmön. Tuuletin hoitaa myös muun lämpimän ilman poiston kotelosta samalla kertaa, joten tähän ei tarvita erillistä tuuletinta. Kuten tulet kellotustuloksista huomaamaan, on tämä jäähdytystapa erittäin tehokas ja pystyy käsittelemään suuria kuormia vaivatta.

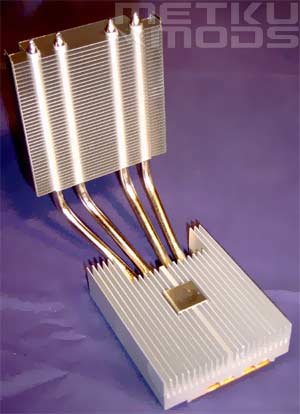

Jäähdytin
Jäähdytin, heatpipet ja prosessorin siili ovat kaikki kiinni pysyvästi toisiissaan. Tämä tekee asennuksesta helppoa ja takaa mahdollisimman tehokkaan lämpöenergian siirron. Siili on tehty alumiinista, mutta sen pohjasta löytyy huomattavan paksu kuparilevy, joka on fyysisessä kontaktissa suorittimen ytimen kanssa. Siili itsessään saattaa vaikuttaa pieneltä, mutta koska sen käyttötapa ei ole sama kuin perinteisillä siilillä, ei sen mitoillakaan ole samaa merkitystä. Sen täytyy olla juuri sopivan kokoinen pystyäkseen lämmittämään heatpipet mahdollisimman tehokkaasti lämpöenergian nopeaa siirtoa varten.

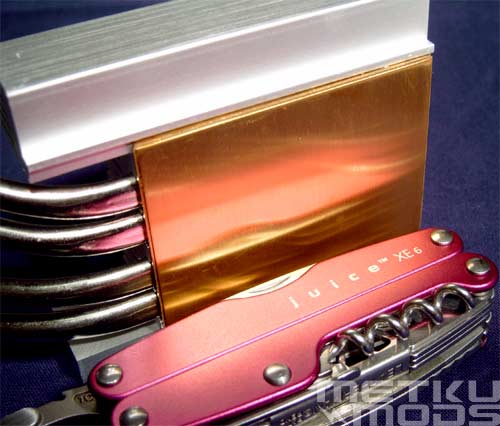

Sileä pinta
Kuparinen pinta on erittäin sileä eikä siinä ole mitään näkyviä naarmuja. Tämä takaa parhaan mahdollisen kontaktin suorittimen ytimen kanssa jolloin ei ole tarvetta käyttää suuria määriä lämpöä johtavaa tahnaa. Korkealaatuinen komponentti siis tältäkin osin.

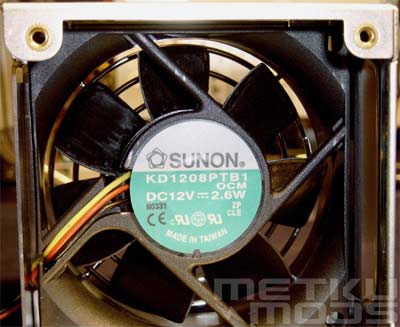

ICE-tuuletin
Tuulettimen nopeutta valvotaan ja säädetään suoraan emolevyltä. Tuulettimen on valmistanut Sunon (KD1208PTB1) kuten kuvastakin käy ilmi. Valmistajan antamat tekniset tiedot lupaavat maksimissaan 3000 kierrosta minuutissa ja 39.5 CFM:n puhallustehon 33 dBa:n melulla. Kuulalaakerit takaavat pitkää ja luotettavaa käyttöikää. Jos tämä tuuletin ei miellytä, voi sen helposti vaihtaa mihin tahansa 80x80 mm tuulettimeen. Myös ledituulettimet ovat käytettävissä, mutta ledien kirkkaus tulee vaihtelemaan tuulettimen kierrosnopeuden mukaan ellei niille ole omaa jännitesyöttöä ohi emolevyn.
Huomasit kaksi ruuvinreikää kuvan yläosassa? Tuuletinkehikko kiinnitetään paikoilleen neljää sormiruuvia kotelon takaa. Koska tuulettimen kotelo sijoittuu jäähdytinrivaston päälle, pitää se koko ICE-järjestelmää vakaasti paikoillaan. Tällä on suuri merkitys heille, jotka kuljettavat SB62G2:staan esimerkiksi LAN partyille.

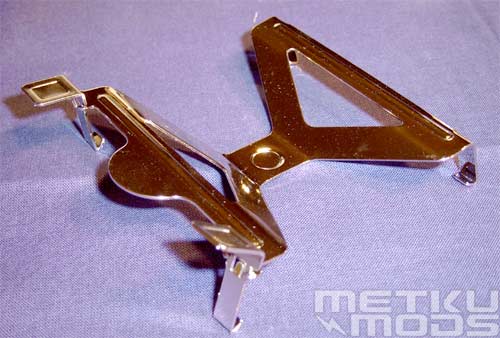

Klipsi

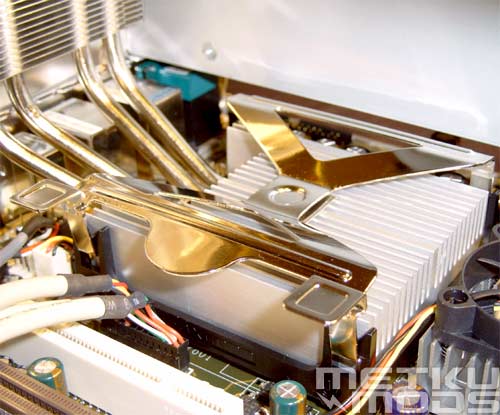

Helppo käyttää
ICE-jäähdytyksen kiinnitysklipsu on yksi parhaista mihin olen törmännyt. Klipsussa on suuri painoalue mistä voi auttaa peukalollaan samalla, kun kääntää koukut paikoilleen niille varattuihin reikiin emolevyn coolerikehikossa. Kaikki tämä luonnollisesti ilman työkaluja. Klipsu puristaa jäähdytyssiilen erittäin voimakkaasti ja tasaisesti suorittimen ydintä vasten taaten näin parhaan mahdollisen kontaktin ytimen ja siilen kuparipohjan välillä.

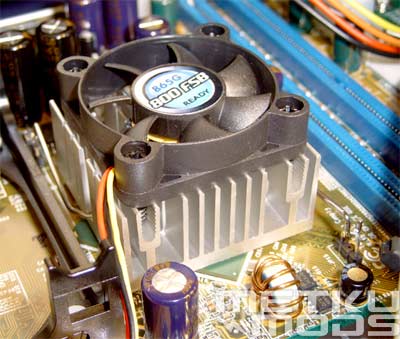

Piirisarjan aktiivijäähdytys
865G-piirisarja jäähdytetään kohtuu ison siilen ja tuulettimen yhdistelmällä. Ehkäpä tällä jäähdytysratkaisulla oli jotain tekemistä meidän loistavien ylikellotustulostemme kanssa, mutta täysin hiljaista konetta etsivän korva voi ärsyyntyä tämän pienen tuulettimen mahdollisesti tuottamaan ääneen sen vanhetessa. Tuulettimen voi toki poistaa ja koneen pitäisi vakiokelloilla toimia täysin vakaasti ilman sitä mutta tämä toimenpide vaikuttaa mitä varmimmin tuotteen takuuseen.
