Shuttle SB62G2 XPC

Kirjoittaja: Jani 'Japala' Pönkkö Julkaistu: 08.12.2003 Valmistaja: Shuttle Tuoteryhmä: Mini-PC

BIOS

Bios näyttää päällisin puolin täysin vastaavalta muihin AwardBioseihin verrattuna. Keskitynkin esittelemään biosin tarjoamat kellotus/viritysmahdollisuudet kuin myös varta vasten FB62-emolevylle tehdyt lisäasetukset.

Suorittimen säädöt

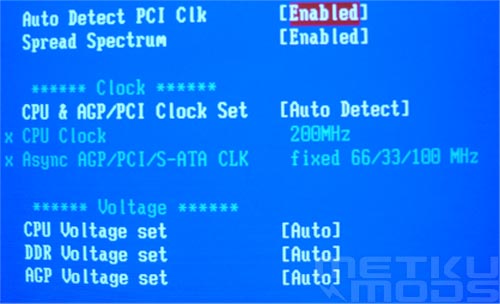

Bios, CPU

Kaikki suorittimeen ja jännitteisiin liittyvät säädöt tehdään Frequency and Voltage control -osassa. Seuraavassa osat eriteltyinä:

Väyläkellon valinta Varsin laaja alue mistä valita väyläkello. 100 - 355 MHz pitäisi olla enemmän kuin riittävästi rankempaankin kellotteluun.

Async Tärkeä ominaisuus, joka sallii käyttäjän valita/lukita kellotaajuudet AGP:lle, PCI:lle ja SATAlle. Kellotettaessa konetta tämä valinta mahdollistaa koneen muiden väylien pysymisen halutussa taajuudessa riippumatta suorittimen kelloista. Ei ole juurikaan mitään harmittavampaa kuin kiintolevyn seonnut FAT PCI-väylän liian kovan kellon takia.

Suorittimen jännite 1.100 - 1.850, 0.025 voltin askelin.

Muistien jännite 2.65, 2.70, 2.75 ja Auto. Ehkäpä hiukan rajoittuneet arvot ja olisikin ollut mukava nähdä maksimi lähempänä kolmea volttia, joka mahdollistaisi muistien tehokkaamman kellotuksen.

AGP jännite 1.55, 1.60, 1.65 ja Auto

Asetukset muistille

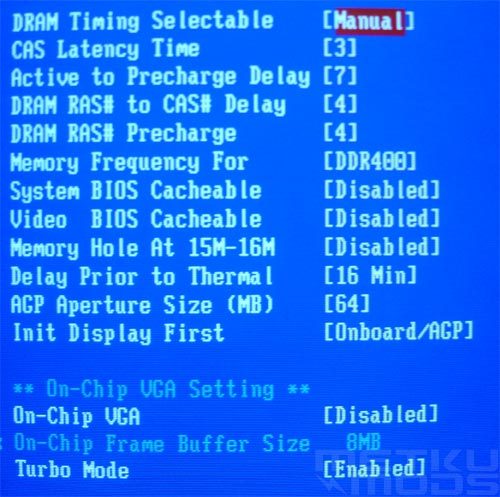

Muistin ajoitukset + integroitu näytönohjain

Kaikki muistien ajoitukseen liittyvät säädöt löytyvät täältä. Käyttäjällä on myös mahdollisuus vaikuttaa integroidun näytönohjaimen toimintaan. Valikosta löytyy myös Turbo Mode jolla voidaan aktivoida PAT (Performance Acceleration Technology).

Muistin toimintataajuus Valintojen mahdollisuus riippuu valitusta väyläkellosta: - CPU 100 - 132 MHz : Auto ja DDR266 - CPU 133 - 199 MHz : Auto, DDR266 ja DDR333 - CPU 200 - 255 MHz : Auto, DDR266, DDR333 ja DDR400

Kumpaa näytönohjainta käytetään - integroitu vai ulkoinen?

Järjestelmän tila

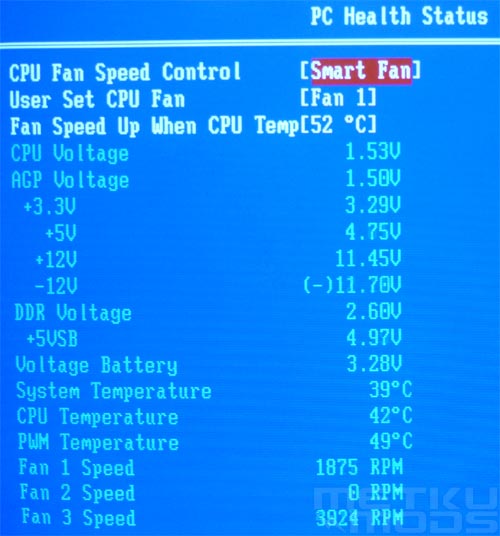

Jäähdytys ja jännitteet

PC Health Status -osiosta löytyy eri osa-alueiden jännitetasot. Näkyvissä on myös mitatut lämpötilat ja tuulettimien kierrosnopeudet. +12 voltin linjan jännite vaikuttaa tällä hetkellä olevan hiukan alhainen mutta sillä ei ole juurikaan vaikutusta järjestelmän vakauteen. Kotelon lämpötilat pyörivät noin 40 asteessa ja suorittimen jäähdytys toimii tasolla 1. ~2000 RPM.

Prossutuulettimen kierrosnopeuden säätö Smart Fan -asetus antaa emolevylle ohjat käsiin ja se säätää tuulettimen nopeutta seuraamalla suorittimen lämpöä. Ultra-low, low, mid ja full -asetukset puolestaan mahdollistavat nopeuden asetuksen manuaalisesti.

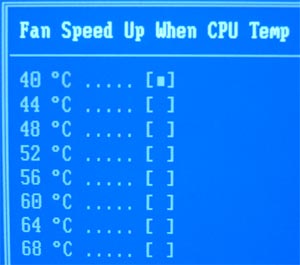

Lämpötilaraja Käyttäjä voi asettaa halutun lämpötilan, jonka ylitettyään järjestelmä nostaa tuulettimen kierrosnopeuden maksimiin. Biosiin on koodattu myös varoraja 80 asteeseen, jonka jälkeen tuulettimen nopeus nostetaan noin 3500 kierrokseen muun laitteiston suojaamiseksi rikkoontumiselta.

Muut kiinnostavat asetukset

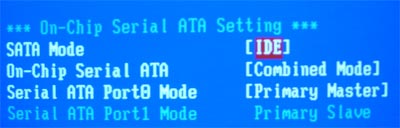

SATA

ICHR5 Raid mahdollistaa joitain erittäin mielenkiintoisia virittelyjä. Voit yhdistää kaikki kiintolevyt mitä koneeseen saa kytkettyä (2xSATA + 4xIDE) erilaisiin kombinaatioihin. Olisi tietysti myös hienoa, jos nämä kiintolevyt saisi edes jotenkin järkevästi saman kotelon sisään. ;)

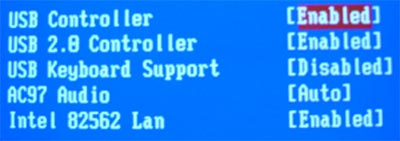

USB, integroitu audio ja Intel Networking

Täältä käyttäjällä on mahdollisuus kytkeä integroitu audio
ja Intelin LAN piiri joko päälle tai pois käytöstä.
