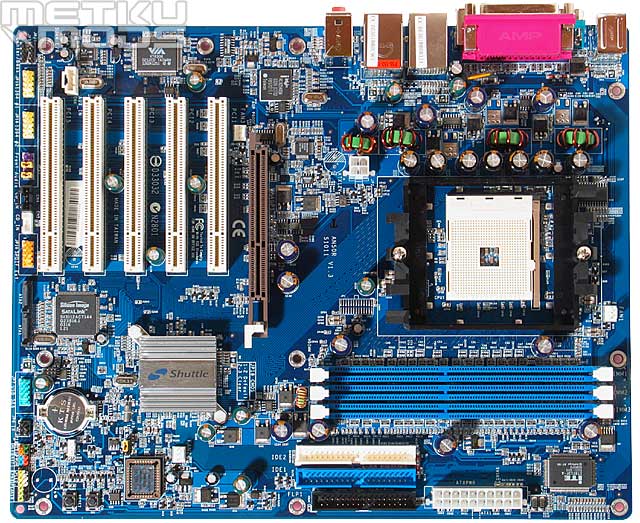

Layout
Shuttle AN50R
Sinisen piirilevyn ansiosta emolevyn ulkonäkö on näyttävä, joskin hillitty. Mukavasti väritystä mukailevat DIMM-paikat sekä IDE-liitimet tuovat säväyksensä emolevyn ulkonäköön. Eniten huomio kuitenkin kiinnittynee siihen tosiseikkaan, että yhden piirin piirisarja tarjoaa emolevyn suunnittelussa enemmän valinnanvaraa. Prosessorikanta on sijoitettu näyttävästi keskeiselle paikalle ja piirisarja on siirretty emolevyn alaosaan.

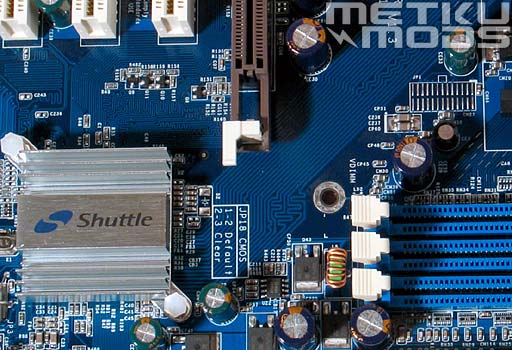

AGP & muistipaikat
Muistipaikkojen ja AGP-väylän väliin on jätetty runsaasti tilaa ja muistien vaihtaminen onnistuukin helposti myös näytönohjaimen ollessa paikoillaan.

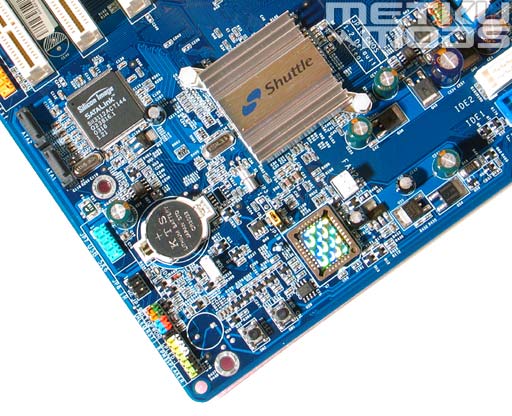

Näkymä emolevyn alaosasta
Emolevyn alaosa on varsin normaalin näköinen. Näkyvimpänä yksityiskohtana on nForce 3 150 -piirisarjaa jäähdyttävä pieni passiivisiili. SATA-liittimet on sijoitettu aivan alimmaisen PCI-liittimen viereen. Ongelma syntyy, kun alimmaiseen PCI-paikkaan laitetaan pitkä PCI-kortti, jolloin SATA-kaapelien asentaminen paikoilleen ja johtojen kierrättäminen saattaa osoittautua hankalaksi. Oma lukunsa ovat vielä korkeat tornikotelot, joissa kiintolevyt saattavat olla hyvinkin kaukana SATA-liittimistä ja pitkien SATA-piuhojen saatavuus on toistaiseksi varsin heikko.
Kuvassa keltaisena paistava jumpperi on CMOS:n tyhjäysjumpperi, joka löytyy kätevästi tarpeen vaatiessa. Myös pienet virta- ja reset-napit näkyvät emolevyn reunassa.

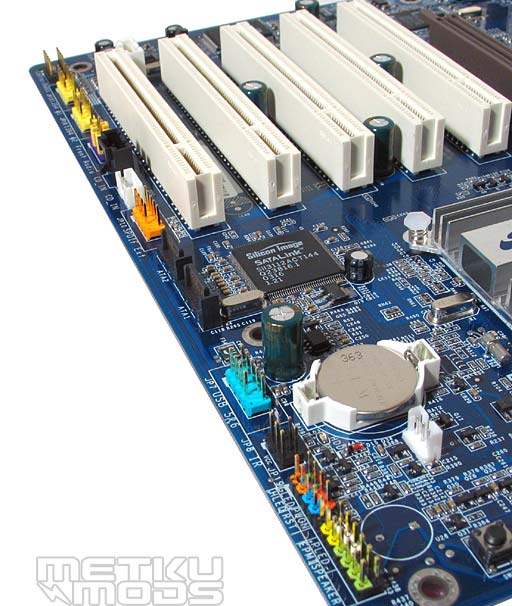

Liittimet
Komea rivistö eri värisiä liittimiä tarjoaa tämän viikon luontokuvan. Ensimmäisenä alhaalla ovat kotelon kytkimille tarkoitetut liittimet, joiden perään on laitettu IR-portin ja USB-portin liittimet. SATA-porttien takana näkyvät emolevyn lukuisat ääniliittimet ja keltaiset Firewire-liitännät. Kaukana horisontissa, PCI-paikkojen takana, pilkottavat mustat kukkulat, jotka kätkevät sisäänsä Firewire-ohjaimen ja Realtekin äänipiirin.

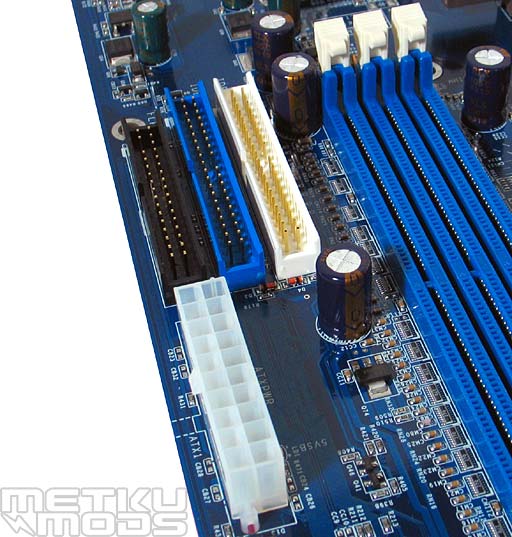

Liitäntöjä
IDE- ja levykeaseman liittimet löytyvät tutusta ja turvallisesta paikasta, samoin kuin ATX-virtaliitin.

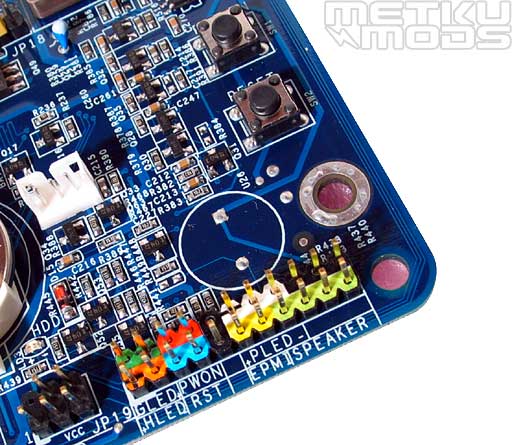

Kulmakuva
Värikoodatut liittimet kotelon ledeille ja virta- ja reset- yms. napeille ovat aina päivän pelastus. Kuvassa näkyvät hyvin myös emolevyn pinnalta löytyvät pienet virta- ja reset-kytkimet. Piipparin paikka on viisaasti jätetty hyödyntämättä. Aivan kuvan vasemmasta reunasta pilkottaa emolevyn HDD-ledi, jonka vilkutusta ei voi kytkeä pois päältä. Pyöristetyt piirilevyn kulmat ovat useimmilla emolevyvalmistajilla jo arkipäivää.
Yleisilmeeltään emolevyn komponenttien sijoittelu on hyvin avara ja moitteille on käytännössä hyvin vähän aihetta. Oman apunsa asiaan tuo yhdelle piirille mahtuva nForce 3 150 -piirisarja, joka väljentää tunnelmaa erityisesti emolevyn yläosassa. Runsaista integroiduista ominaisuuksistaan huolimatta emolevy ei näytä täyteen ahdetulta ja vaikka käytännössä näillä asioilla ei ole useimmiten merkitystä, niin tietyissä tapauksissa ne helpottavat koneen käyttöä ja kasaamista huomattavasti.

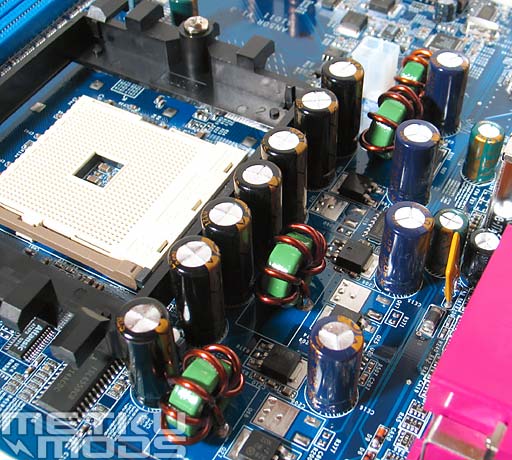

Virransyöttö
Virransyöttö
Emolevyn kolmivaiheinen virransyöttö on kasattu ISL6559CB-regulaattoripiirin varaan. Apuna vaativassa toimessa on seitsemän RLS-merkittyä 3300 uF 10 V kondensaattoria ja neljä RLX-merkittyä 1500 uF 16 V kondensaattoria. 12 V -virtaliitin on sijoitettu omalle paikalleen virransyötön lähelle. Shuttle on myös Abitin viittoittamalla esimerkillä asentanut virransyötön läheisyyteen lämpöanturin, joka tarkkailee emolevyn lämpimintä osaa.
