SilverStone Sugo SG05 Hyvin tuulettuva Mini-ITX -kotelo

Kirjoittaja: Toni Siik Julkaistu: 15.09.2009 Valmistaja: SilverStone Tuoteryhmä: Tietokonekotelot In English Suomeksi

Asennus

• Suoritin: Q6600 G0 @ vakiokellolla
• Emolevy: Zotac Geforce 9300-ITX WiFi
• Muistit: 2*2 GB Kingston
• Näytönohjain: Palit HD4850 Sonic
• Kiintolevy: 500GB Seagate Barracuda

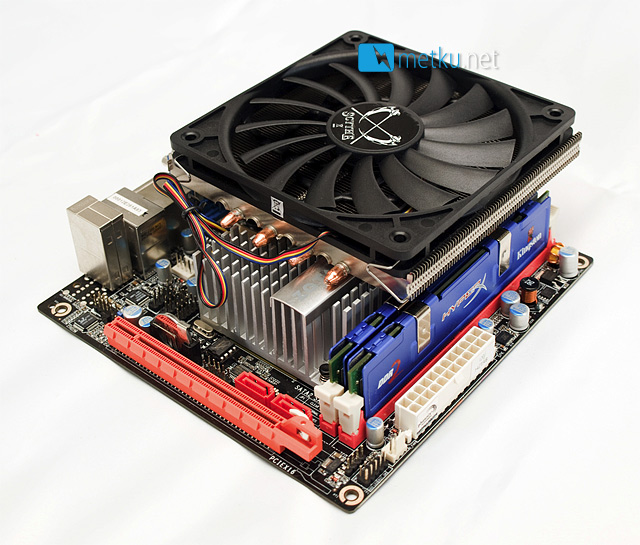

Kun kotelo on osissa, voimme viimein aloittaa varsinaisen osien tunkemisen koteloon. Tätä varten oli varattuna Zotac Geforce 9300-ITX WiFi-emolevy, Q6600 G0 prossu, sekä neljä gigaa Kingstonin muistia. En edes ala kuvailemaan kuinka työlästä Zotacin emoon oli asentaa Scythen Big Shuriken jäähy, mutta vinkkinä asennus vaati mm. piirisarjan siilen irroittamisen.

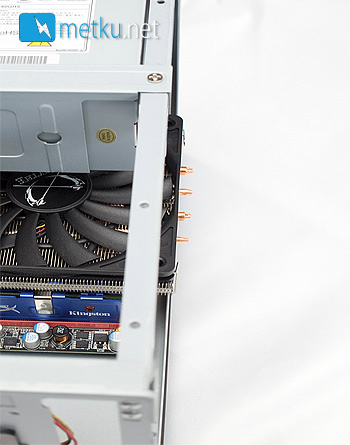

Emolevyä koteloon sommitellessa selvisi kuitenkin, että tuskainen asennus meni hukkaan, eikä cooleri mahdu koteloon. Tämä ei toki ole SG05:n vika, mutta kun pitää mielessä että kotelo kuitenkin on suunnattu tehokkaille mini-ITX-kokoonpanoille ja nykyiset coolerit tahtovat olla hyvinkin isoja, voisi reilu 10 millin lisäleveys olla paikallaan.

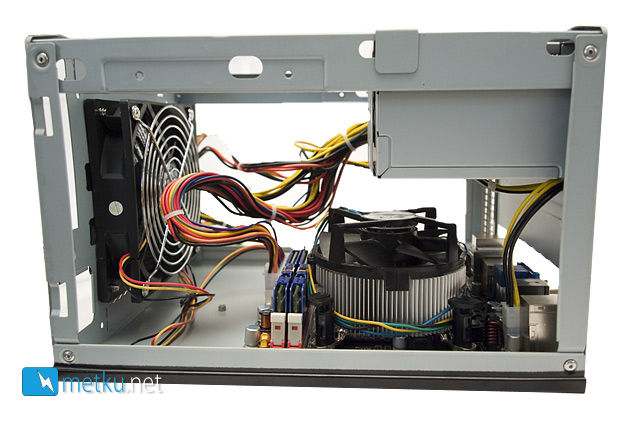

Big Shurikenin käytön osoittauduttua mahdottomaksi oli varasuunnitelmana Intelin Boxed-jäähy. Kuten kuvasta näkyy, vakiojäähyä käytettäessä tilaa jäi vielä reilusti ylikin. Prosessorin ylikuumenemisen kanssa siis tuskin tulee ongelmia.

Kun emolevy on asennettuna, voi kaapeleita jo alustavasti järjestellä pois ilmavirran tieltä. Tässä vaiheessa asennusta koteloon siis kiinnitettäisiin 2,5" -kiintolevy, sekä optinen asema, mutta valitettavasti niitä ei sattunut olemaan saatavilla, joten tämä asennusvaihe jäi kokeilematta. Käyttöohjeessa on kuitenkin kuvaus tapahtumien kulusta, joten siihen ei pitäisi liittyä mitään suurempia ongelmia.

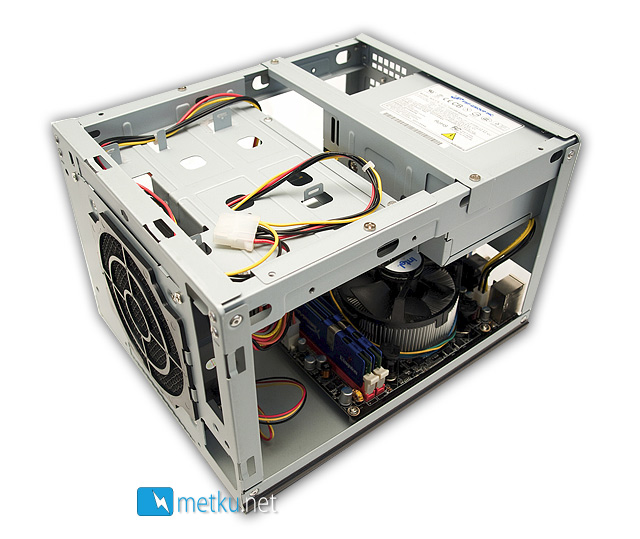

Kun kehikko on taas paikallaan, voimme siirtyä seuraavaan vaiheeseen.
