Silverstonetek SUGO SG03 & Nitrogon NT06-Lite Erittäin kevyt ja innovatiivinen MicroATX -kotelo. Malli: SST-SG03S

Kirjoittaja: Jouni 'Jipa' Vasama Julkaistu: 16.06.2008 Valmistaja: Silverstonetek Tuoteryhmä: Kotelot ja jäähdytys In English Suomeksi

Ulkoinen olemus jatkuu

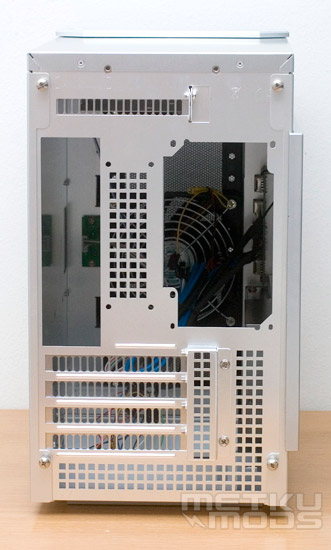

Kurkkaus kotelon taakse selittää kuinka SG03:sta on onnistuttu tekemään niin pieni - virtalähde on sijoitettu emolevyn rinnalle, eikä ylä- tai alapuolelle. Tällainen sijoittelu oli yleinen ATX-standardin alkuaikoina kun virtalähteen tuuletin riitti jäähdyttämään myös prosessorisiilen. Ilmeisesti PC-maailmassakin muoti kiertää kehää ja ainakin tässä asiassa on nyt tullut yksi kierros täyteen. Myöhemmin näemme miten tällainen design toimii nykyaikaisen raudan kanssa.

Molemmat kyljet on kiinnitetty sormiruuveilla, vaikka oikeaa kylkeä täytyykin käyttää irti vain optista asemaa asennettaessa. Pienenä yksityiskohtana Silverstone on lisännyt yhden PCI-paikan emolevyn yläpuolelle. Tätä paikkaa voi käyttää vaikkapa ylimääräisille liittimille tai tuuletinsäätimelle, jotka muuten jäisivät kotelon alareunaan.

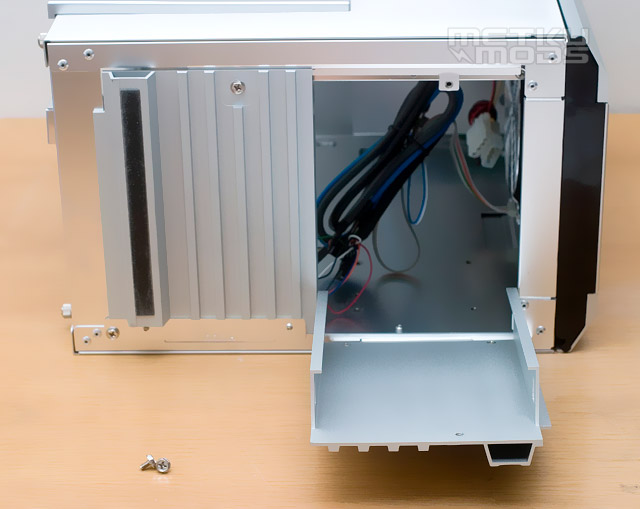

Myös kotelon pohja on tavallisuudesta poikkeava. Pohjaan on tehty kaksi saranoitua 3,5" asemapaikkaa, jotka aukeavat kaksi ruuvia löysäämällä. Tämä uniikki ratkaisu tekee kiintolevyjen asentamisesta todella helppoa. Tässä tapauksessa Silverstonen käyttämä paksu alumiini palvelee muutakin kuin ulkonäköä ja jäähdyttänee osaltaan kelkkaan kiinnitettyä kiintolevyä.

Sisäinen rakenne

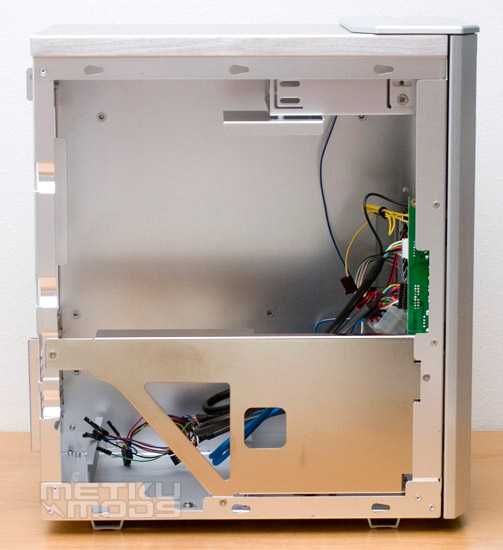

Vasemman kylkipaneelin irroittaminen paljastaa kotelon poikki pitkittäin kulkevan tukilevyn. Tämä tuki on olennainen kotelon jäykkyyden kannalta, toimii suoraan virtalähteen lisätukena ja toimii myös 3,5" aseman kiinnityspaikkana. Aivan kotelon yläreunassa näkyy myös kotelon ainut 5,25" asemapaikka.

Jäähdytys

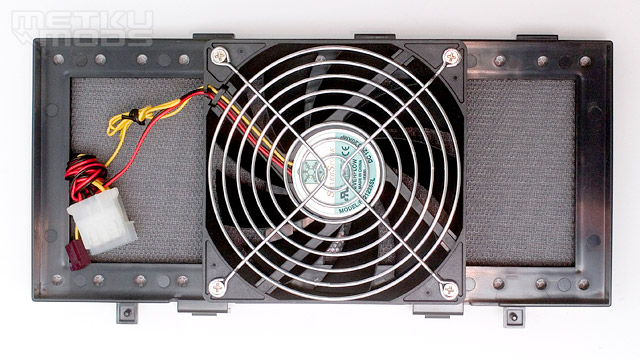

Vakiona SG03:n ilmanvaihto tapahtuu yhdellä 120 mm tuulettimella, joka on sijoitettu etulevyn verkon taakse. Tuulettimen kiinnityskehikossa on useita reikiä, joten tuulettimen paikkaa vaihtelemalla ilmavirtaa saa tähdättyä paremmin joko näytönohjaimelle tai prosessorille. Muovisessa kehikossa on tilaa myös toiselle 120 mm tuulettimelle jos puhaltimet asennetaan äärimmäisiin reikiin. Kehikon ja alumiinisen ritilän välissä on myös pölysuodatin, vaikka paikka ei ehkä olekkaan optimaalinen siivoamisen kannalta, on tämäkin silti parempi ratkaisu kuin ei suodatinta ollenkaan.

Tuulettimen tarkka malli on F121225SL, se on kuulalaakeroitu ja sen ilmoitettu teho on 2,4 W (12 V 0,20 A). Valitettavasti tämä tuuletin ottaa virtansa suoraan virtalähteen molex-liittimestä, joten sitä ei voi säätää ohjelmallisesti. Tuulettimessa on kyllä myös kierrosluvun tarkkailuun tarkoitettu kolmas johto, jonka voi kytkeä emolevylle, mutta jostain käsittämättömästä syystä Silverstone on päättänyt olla käyttämättä samaa 3-pinnistä liitintä tuulettimien virransaantiin.
