Xbox Modchip SmartXX V2 & XboxMediaCenter

Kirjoittaja: Jani 'Japala' Pönkkö Julkaistu: 29.04.2005 Valmistaja: SmartXX Xbox Media Center Tuoteryhmä: Pelikonsolit In English Suomeksi

Asennus

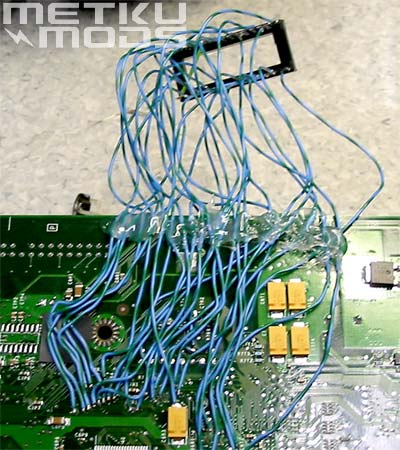

Vanha tapa

Heh, no ei ehkä näin kuitenkaan. :) Otin tämän kuvan tehdessäni ensimmäistä modipiiriasennusta vasta julkaistuun Xbox-konsoliin. Nykyisin piirit tarjoavat huomattavasti enemmän toiminnallisuutta ja ennenkaikkea huomattavasti helpomman asennuksen.

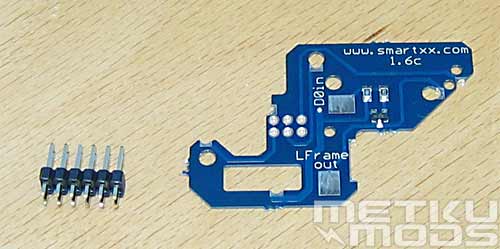

LPC-piirilevy

Tällä hetkellä on mahdollista suorittaa modipiirin asennus ilman juottamistakin, mutta arvostelukappaleemme oli juotettavaa mallia. Tämä ei sinällään ole huono asia, sillä juottamalla kuvassa näkyvän juotostemplaten (LPC-rebuild piirilevy) Xboxin emolevylle, varmistat, ettei mikään pääse liikkumaan pois paikoiltaan konsolia liikuteltaessa. Tätä templatea käyttäen juottaminen on tehty niin helpoksi, että se onnistuu jo hiukan aremmaltakin kolvin käyttäjältä.

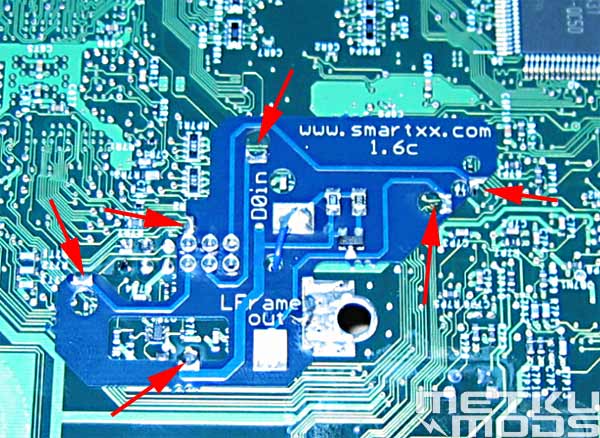

Asennus

Kaikki tarvittavat ohjeet löytyy pakkauksen mukana kuvitettuna, joten en ala käymään prosessia läpi turhan tarkasti, mutta homma aloitetaan asettamalla pinnirima ja juotostemplate emolevylle. Kaikki tarvittavat juotoskohdat asettuvat kerralla oikeille paikoilleen ja tämän jälkeen tarvitaankin enää hiukan tinaa ja lämpöä. Kokeneelta modaajalta tähän hommaan menee alta minuutti joten kovin monimutkaisesta operaatiosta ei tosiaankaan ole kyse.

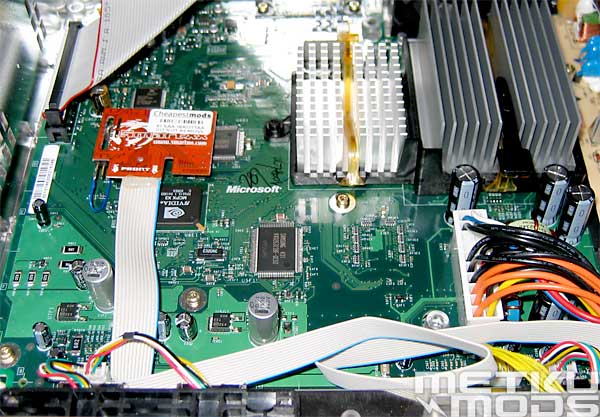

Asennettuna

Käännä piirilevy ympäri ja paina SmartXX V2 -modipiiri pinniriman päälle ja modaus on valmis. Seuraavassa bootissa tuleekin ruutuun SmartXX:n aloitusvalikot alkuperäisten Xboxin ruutujen sijaan.

Kuten kuvasta käy ilmi, lähtee modipiirin reunasta harmaa lattakaapeli konsolin etureunaan. Tämä kaapeli yhdistää modipiirin ja LCD-modulin toisiinsa. Näytän hetken päästä kuinka näyttö asennetaan, mutta sitä ennen vilkaistaan kuitenkin IR Modi.

IR Modi

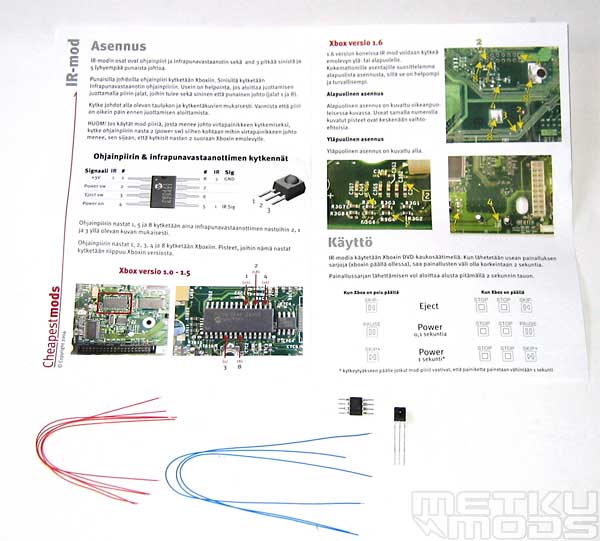

Pakkauksen sisältö

IR Modi on varsin yksinkertaisen näköinen tapaus, mutta tuo mukanaan varsin näppärän ominaisuuden. Modin tarkoituksena on mahdollistaa Microsoftin DVD-kaukosäätimen käyttö Xbox-konsolin virtanappulana. Pelien välillä konsolin luo konttaaminen ja boottiminen voi käydä pidemmän päälle hermoon, joten tälle IR Modille on todellinen tilaus. Samoin konsolin käynnistys sohvalta istuen samalla, kun käynnistät TV:n, vahvistimet jne. IR Modi on saatavilla täydellisenä pakkauksena Cheapestmods.comista.

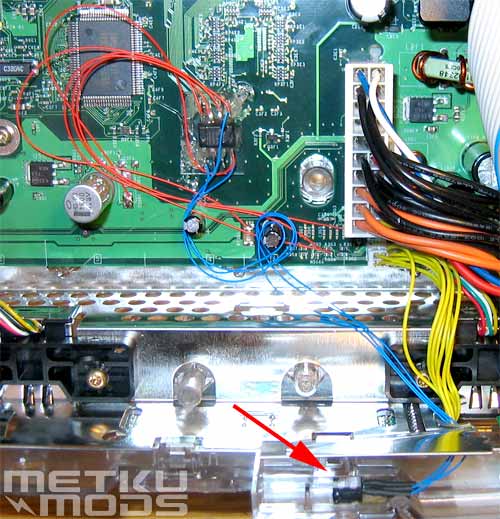

Asennettuna

Asennus aloitetaan sijoittamalla infrapunasensori haluttuun paikkaan Xboxin etulevyssä. Poraa anturin "silmälle" reikä tai etsi jokun muu kohta josta kaukosäätimen infrapunasäteet sen tavoittavat. Itse piirin juottaminen on hieman hankalampi operaatio kuin modipiirin asennuksessa, mutta sen ei pitäisi olla mitään mahdotonta, jos juottamisesta löytyy jonkinmoista kokemusta.

Piiri tulkitsee kaukosäätimen lähettämät signaalit ja ohjaa Xboxin joko sammuksiin tai päälle riippuen sen silloisesta tilasta. Esimerkiksi PAUSE-näppäin käynnistää standby-tilassa olevan konsolin, kun taas STOP STOP PAUSE -kombinaatio sammuttaa konsolin. Miksi tällainen yhdistelmä? Tämä koska sammutusta ei voida hoitaa vain yhtä näppäintä painettaessa, sillä kaikki näppäimet kaukosäätimessä ovat jo jossain käytössä. Esimerkiksi DVD-elokuvaa katsottaessa ei olisi kovin miellyttävää pausea painettaessa sammuttaa samalla koko konsoli. Ja tämäkin johtuu vain siitä ettei Microsoft tullut laittaneeksi ohjaimeensa suoraan virtanappulaa.
