Asennus - Antec P180B

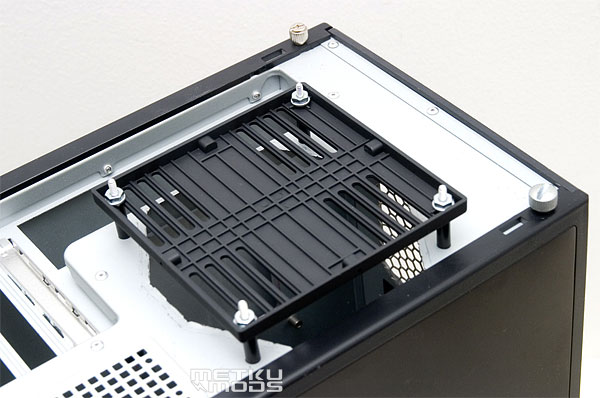

Radboxin avulla asentaminen aloitetaan ruuvaamalla litteä osa kotelon tuuletinreikään. Malliasennusta tehdessä kotelo oli tyhjä, mutta tarpeeksi pitkiä korokkeita käyttäessä tuuletinpaikkaan saisi vielä normaaliin tapaan 120 mm puhaltimen. Asentaessa kannattaa tarkistaa huolella että ruuvit tulee kiristettyä ja kaikki on tukevasti paikallaan, sillä painava kenno ja letkut vääntävät asennusta.

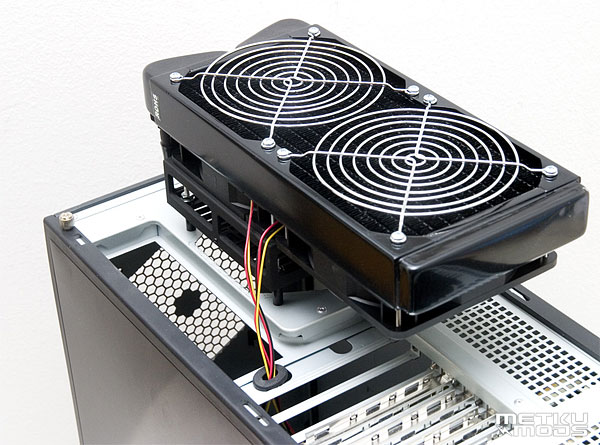

Levyn asennuksen jälkeen Radboxin toinen osa ja kaikki siinä kiinni oleva ruuvataan paikalleen neljällä pienellä ruuvilla. Kuvissa letkuille pitäisi porata uudet läpiviennit kotelon yläosaan ja PCI-läpivientiä on käytetty johdoille.

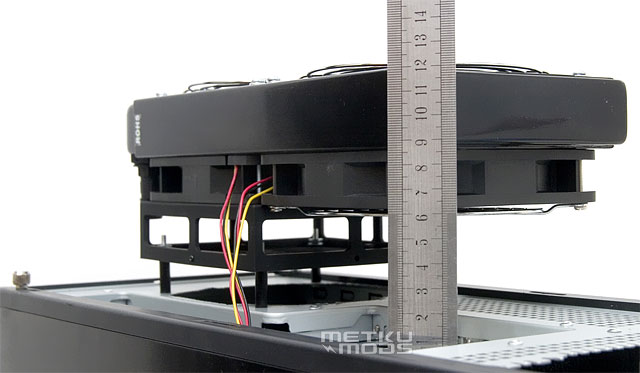

Tämän lähestymistavan varjopuolet tulevat esille viimeistään koteloa siirrellessä. Kenno on kotelon ulkopuolella, joka lämpöjen kannalta on usein paras vaihtoehto, mutta toisaalta se sojoittaa kotelon takalevystä 13 senttiä, ja tulee aina olemaan tiellä ja vaarassa jos konetta kuskataan esimerkiksi laneille.

Asennus - Cooler Master Storm Sniper

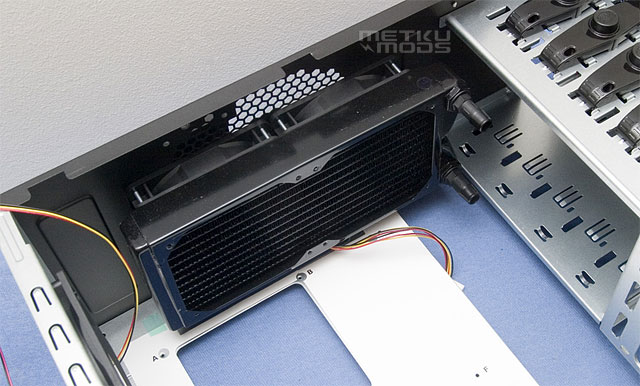

Kenno asennettiin kotelon kattoon, jossa on sopivasti kaksi 120 mm tuuletinpaikkaa vierekkäin. Tuulettimet ovat kennon yläpuolella imemässä ilmaa sen läpi, sillä kennon läpi imeminen on osoittautunut hieman puhaltamista paremmaksi tavaksi. Muuten kenno sopii Sniperin kattoon oikein hyvin, mutta se peittää kaksi emolevyn kiinnitysruuveista, joka tekee emolevyn asentamisesta hieman työläämpää.

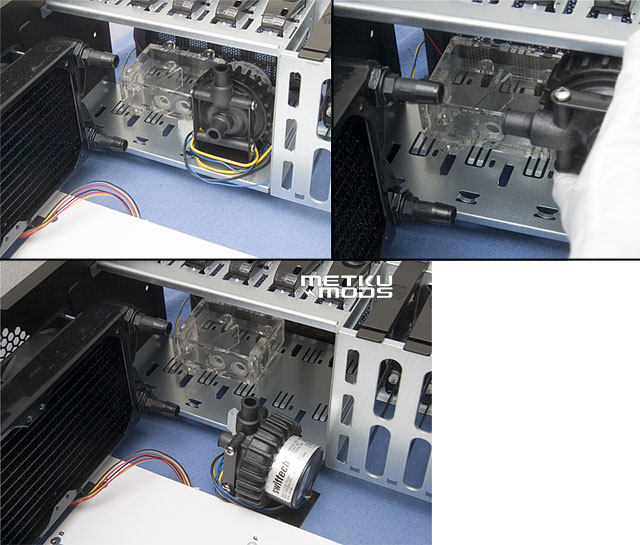

Pikaisessa SketchUp-mallissa asennus näytti onnistuvan helposti 5,25"-asemapaikkoihin, mutta käytännössä homma osoittautui huomattavasti vaikeammaksi. Paksuja letkuja ei voi taivuttaa kovin jyrkälle mutkalle, joten asennusta pohtiessa kannattaa käyttää aikaa. Jonkin aikaa tuumittuani päätin tehdä erillisen asennusalustan, jonka voi ruuvata alimpaan 5,25-paikkaan.
