Swiftech H2O-220 Apex Ultima Plus Water Cooling to the Max!

Author: Jouni 'Jipa' Vasama Published: 17.02.2009 Manufacturer: Swiftech Product Group: Cooling In English Suomeksi

Asennus - modaajan tie!

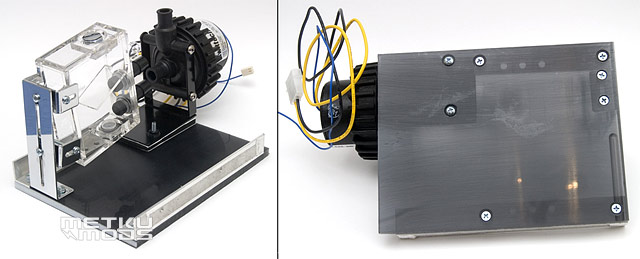

Alusta koostuu 8 mm paksusta akryylipalasta ja alumiinisesta L-profiilista ja lopputulos onnistuikin kohtuullisen hyvin. Säiliön output ja pumpun imupuoli ovat tarkoituksella hieman eri linjassa, sillä tämä teki letkun vetämisestä säiliön inputille helpompaa. Kaikenkaikkiaan rakennelma vaikuttaa tukevalta, eikä siitä pitäisi koitua ylimääräisiä pärinöitä.

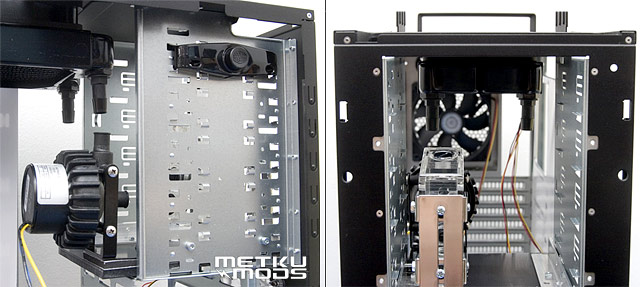

Alusta asennettuna kuvasta näkyy kuinka hyvin pumpun ja kennon letkulähdöt osuvat samalle linjalle. Näiden osien saaminen suhteellisen pieneen tilaan ja helposti letkutettavaksi oli asennuksen vaikein vaihe, mutta toisaalta myös kunnolla tekemisen arvoista. Ainut kotelolle tehty modi oli yhden asemapaikan pikalukon poistaminen ja korvaaminen ruuveilla. Viidestä asemapaikasta vielä yhtä tai kahta voi käyttää normaalisti, joten kaikenkaikkiaan homma onnistui hyvin.

Jos suunnittelisin lähiaikoina jäähyn uusimista, kiinnittäisin tätä kertaa enemmän huomiota täytön helppouteen. Säiliöön voi erikseen ostaa fillportin, joka on käytännössä yhdestä säiliön letkuliittimestä kotelon katolle tuleva letku.

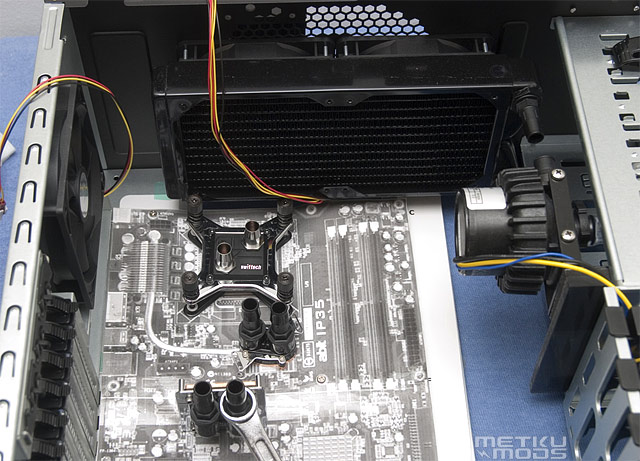

Muiden osien ollessa asennettuina oli aika siirtyä hahmottelemaan blokkien paikkoja ja letkulinjoja. Tämä vaihe on olennainen, sillä huonosti vedetyt letkut saattavat kääntyä liian jyrkästi ja mennä lyttyyn, sekä aiheuttavat turhaa vääntöä blokkien kiinnityksiin. Suosittleenkin käyttämänä joko varsinaisia osia tai tulostettua paperimallia osista, jotta paikat osuvat varmasti kohdilleen.

Paksuseinäinen letku pysyy hyvinkin tiukasti varsinkin muovisissa letkuliittimissä, joten kiristimien käyttö tuntui lähinnä mielenrauhan takaamiselta. Kaikkien letkujen vetämisen jälkeen ylimääräistä jäi vielä noin 90 senttiä, joten tässä tapauksessa letkua kului reilu puolitoista metriä.

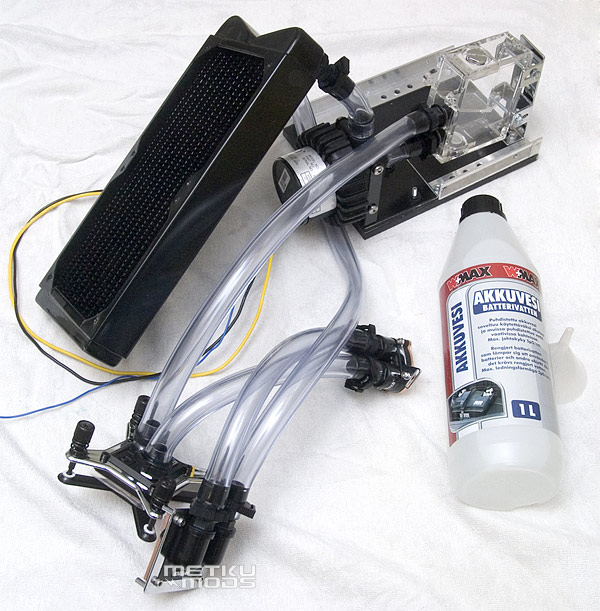

Letkujen kiinnittelyn jälkeen oli aika taas purkaa koko systeemi täyttöä varten. Tämä ei ole pakollinen vaihe, vaan kierron voi täyttää koteloon asennettunakin. Vuotojen huomaaminen ja ilman poisto on kuitenkin helpompaa jos kaikki osat ovat ulkona kotelosta. Ilman poisto on tärkeää, sillä ylimääräinen ilma kierrossa aiheuttaa turhaa melua ja heikentää suorituskykyä. Jäähdytysnesteenä käytettiin akkuvettä, jonka sekaan kaadettiin aiemmin mainittu HydrX-pullo.
