Battle-Axe VD964

Battle-Axe on valtavan kokoinen ja sen ulkonäköä dominoi kaksi tuuletinkehikkoon kiinnitettyä tuuletinta. Itse kehikko on lähinnä ulkonäöllinen asia ja hoitaakin siltä osin tehtävänsä. Tuulettimet on kiinnitetty kehikkoon normaaleilla ruuveilla, mutta kehikko on värinöiden välttämiseksi kiinnitetty siileen pehmeillä kumitapeilla.

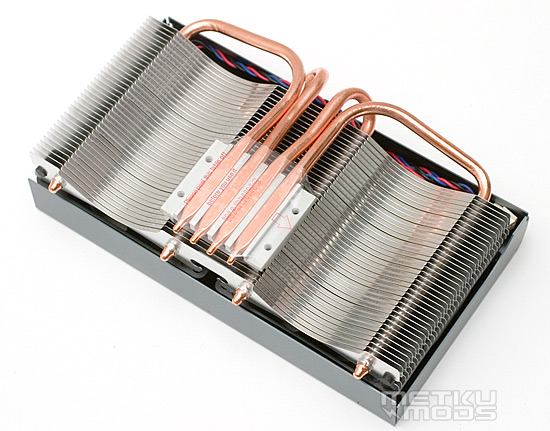

Siilen alapuoli paljastaa neljä heatpipeä ja alumiinisen pohjan ja siilen. Siilen rivat ovat oudosti muotoiltuja ja molempien puoliskojen keskikohdat on tukittu. Tämä siilen osittain tukkiminen saattaa vaikuttaa äkkiseltään oudolta ratkaisulta, mutta näin tuulettimien ilmavirta saadaan ohjattua paremmin kohti siilen läpi kulkevia lämpöputkia.

Sivukuvasta selviää paremmin siilen outo profiili. Myös tuulettimien puori on kaarella, joka vähentää ilmavirran pyörteilyä ja parantaa siilen läpi kulkevaa ilmavirtaa.

Designin ongelmat

Kuten sanottua, Battle-Axen pohja on läheistä sukua aiemmin nähdyn HDT-S1283:n pohjan kanssa. Suorassa kosketuksessa olevat heatpipet ovat mainio tapa siirtää lämpö tehokkaasti piiristä siileen ja toimii prosessorien kanssa hyvin, sillä suorittimet ovat saman kokoisia ja niissä on integroitu kuparilevy tasaamassa lämpöä. Näytönohjainten kanssa ongelmaksi muodostuu se, että piirit ovat vaihtelevan kokoisia ja Battle-Axen neljä heatpipeä sisältävä pohja on leveämpi kuin normaali GPU, joten laitimmaiset putket eivät itseasiassa koske lainkaan näytönohjaimen piiriin. Heatpipejä lukuunottamatta coolerin pohja on alumiinia, joka ei ole lämmönjohteena yhtä hyvää kuin kupari.

Tuulettimet

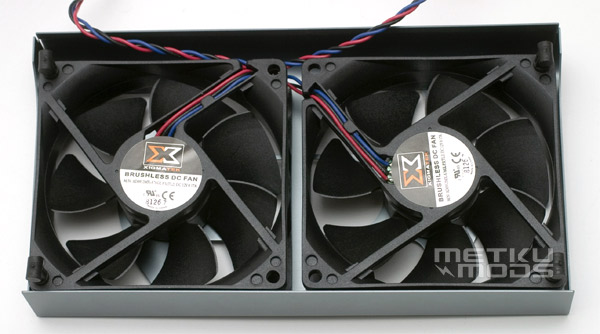

Battle-Axen tuulettimet ovat kooltaan 92 mm ja malliltaan AD0912MX-A76GL. Xigmatek ilmoittaa niiden nimellistehoksi 12 V 0,17 A (2 W), joka on tämän kokoiselle tuulettimelle verrattain korkea. Kaksi tehokasta tuuletinta ei lupaa hyvää melun kannalta.
