Antec Sonata III Tyylikäs ATX-kotelo.

Kirjoittaja: Jouni 'Jipa' Vasama Julkaistu: 14.08.2007 Valmistaja: Antec Tuoteryhmä: Laitekotelo In English Suomeksi

Virtalähde

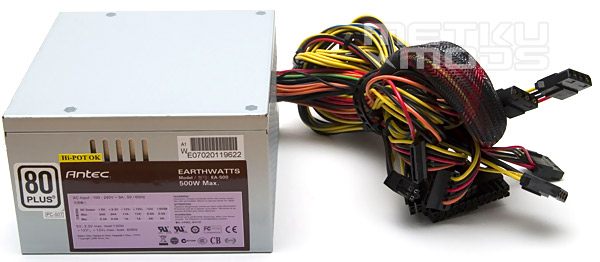

Earthwatts EA-500

Ensimmäisen Sonata-kotelon virtalähteet tulivat kuuluisiksi taipumuksestaan syttyä tuleen kun käyttäjä sitä vähiten odotti ja jätti toiminnallaan ikävän varjon kaikkien Antecin virtalähteiden ylle. Näiden surullisenkuuluisten tapausten jälkeen Antec on kuitenkin todistanut osaavansa tehdä myös hyviä powereita, kuten NeoHE:t. Sonata kolmosen virtalähde on Antecin viimeisimpiä malleja, Earthwatts EA-500. Se on nimensä mukaan 500-wattinen virtalähde, joka on speksattu toimimaan yli 80% hyötysuhteella. Virtalähteessä on seuraavat liittimet: 20/24-pin ATX, 8-pin EPS, 4-pin 12 V, kaksi PCI-E, neljäS-ATA, 6 molex -liitintä, sekä jo jokseenkin turha virtaliitin korppuasemalle. Virtalähde on varustettu 80 mm tuulettimella, joka imee ilman koko laitteen läpi, eikä sisään pohjasta.

24-pinninen ATX-kaapeli on vedetty mustaan kaapelisukkaan ulkonäöllisistä syistä, mutta muille johdoille kyseistä sukkaa ei ole riittänyt. Liittimet ovat mustaa perusmallia, eikä niissä ole irroittamista helpottavaa mekanismia.



Teimme sen, jotta sinun ei tarvitse!

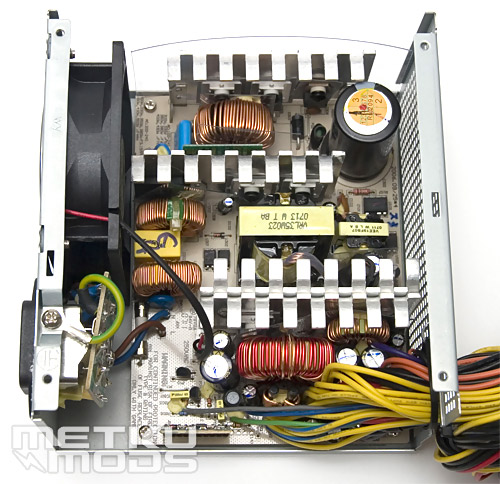

EA-500:n sisukset eivät ole mitään erityistä. Jäähdytysrivat ovat melko pieniä, mutta varmasti riittäviä korkean hyötysuhteen vuoksi ja siten matalan lämmöntuoton vuoksi. Virtalähteen kannessa on pieni muovinen ilmanohjain, joka pakottaa ilmavirran siilien läpi.

Asennus

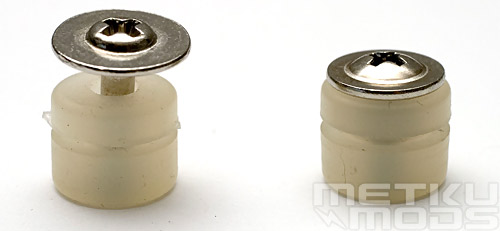

Heti asennuksen ensivaiheissa ilmeni ongelma, kun kotelon mukana toimitetut ruuvit olivat vääriä. Kiintolevyn asennus kelkkaan oli mahdotonta mukana tulleilla ruuveilla, sillä ne olivat liian lyhyitä. Kuvassa oikealla on Sonatan mukana tullut ruuvi ja vasemmalla oikean pituinen. Onneksi P180B:n mukana aiemmin toimitetut ruuvit olivat sopivia ja ongelma ratkesi helposti. Jos sinulla ei satu olemaan ylimääräisiä ruuveja Antecin aiemmista koteloista tallessa, olisi tämä vakava ongelma. Toivottavasti Antec korjaa virheensä ja myyntiin toimitettavien koteloiden mukana tulee oikeanlaiset ruuvit.

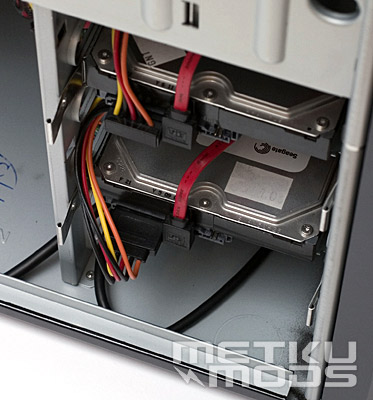

Antecilla tuntuu olevan todellakin ongelmia kiintolevyjen kanssa. Kun kone oli jo kasassa ja kaikki johdot vedeltyinä, ilmeni vielä neljäs kiintolevyihin liittyvä ongelma. Virtalähteessä on kahdenlaisia S-ATA-liittimiä: sellaisia jotka ovat johdon varrella ja jotka ovat 90 asteen kulmassa johtoihin nähden, sekä niitä, jotka ovat kaapelin päässä ja joista johdot lähtevät suoraan poispäin. Kiintolevykehikon poikittain olon vuoksi tilaa johdoille on melko ahtaasti, kulmaliittimet toimivat erinomaisesti, kun taas kuvassa alempana oleva virtaliitin aiheuttaa ongelmia kotelon kylkeä suljettaessa. Terävien mutkien taivuttelu kaapeleihin ei yleensä ole suositeltavaa, mutta tässä tapauksessa niin oli tehtävä, jotta johdot mahtuisivat kotelon sisälle.
